| Страна производства | Австрия |
|---|---|
| Бренд | Pewag |
| Грузоподъемность | От 0,3 до 55 тонн |
| Материал | Высокопрочная сталь |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Коэффициент запаса прочности | 4:1 |
| Класс прочности | 12.9 |

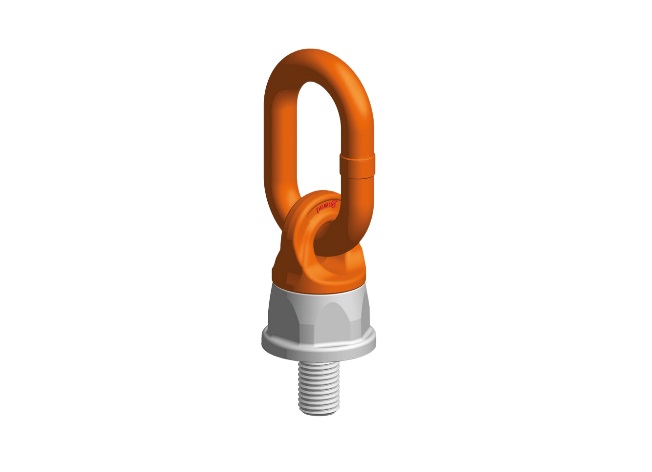

Вертлюжная петля Pewag PLDW Delta - это такелажная точка с шарикоподшипником, имеющая четырехкратный запас прочности. Изделие прошло проверку на наличие микротрещин. Также вертлюжная петля PLDW Delta защищена от коррозии.
Вертлюжная петля Pewag PLDW Delta доступна в различных исполнениях, в зависимости от необходимой грузоподъёмности и типа резьбы.
Технические характеристики
Метрическая резьба
| Артикул |
Диаметр резьбы [мм] |
Г/П [кг] |
a [мм] |
b [мм] |
c [мм] |
d [мм] |
e [мм] |
f [мм] |
n [мм] |
n max [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PLDW 12 t | M45 | 12000 | 65 | 119 | 27 | 91 | 237 | 92 | 68 | 300 | 5,2 |
| PLDW 24 t | M56 | 24000 | 70 | 136 | 33 | 105 | 292 | 110 | 84 | 300 | 10,2 |
| PLDW 25 t | M64 | 25000 | 70 | 136 | 33 | 105 | 292 | 110 | 96 | 300 | 11 |
| PLDW 6,7 t | M30 | 6700 | 50 | 96 | 23 | 70 | 185 | 72 | 40 | 300 | 2,6 |
| PLDW 0,3 t | M8 | 300 | 30 | 56 | 13 | 38 | 110 | 38 | 20 | 100 | 0,45 |
| PLDW 0,5 t | M10 | 500 | 30 | 56 | 13 | 38 | 110 | 38 | 20 | 180 | 0,45 |
| PLDW 0,7 t | M12 | 700 | 35 | 61 | 13 | 48 | 115 | 38 | 22 | 200 | 0,48 |
| PLDW 1 t | M14 | 1000 | 35 | 61 | 13 | 48 | 115 | 38 | 22 | 200 | 0,49 |
| PLDW 1,5 t | M16 | 1500 | 35 | 61 | 13 | 48 | 115 | 38 | 33 | 250 | 0,51 |
| PLDW 2,5 t | M20 | 2500 | 35 | 67 | 16 | 55 | 147 | 55 | 33 | 250 | 1,1 |
| PLDW 4 t | M24 | 4000 | 40 | 74 | 17 | 66 | 165 | 63 | 40 | 300 | 1,5 |
| PLDW 8 t | M36 | 8000 | 50 | 96 | 23 | 91 | 233 | 92 | 55 | 300 | 4,3 |
| PLDW 10 t | M42 | 10000 | 65 | 119 | 27 | 91 | 237 | 92 | 60 | 300 | 5,1 |
| PLDW 40 t | M72 | 40000 | 90 | 180 | 45 | 130 | 386 | 170 | 110 | 500 | 29 |
| PLDW 45 t | M80 | 45000 | 90 | 180 | 45 | 130 | 386 | 170 | 120 | 500 | 30 |
Дюймовая резьба
| Артикул |
Диаметр резьбы [дюйм] |
Г/П [кг] |
a [дюйм] |
b [дюйм] |
c [дюйм] |
d [дюйм] |
e [дюйм] |
f [дюйм] |
n [дюйм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|
| PLDW U 3/8 | 3/8"-16 | 1100 | 1.18 | 2.20 | 0.51 | 1.50 | 4.33 | 1.50 | 0.59 | 1 |
| PLDW U 1/2 | 1/2"-13 | 1500 | 1.38 | 2.4 | 0.51 | 1.89 | 4.53 | 1.5 | 0.79 | 1,06 |
| PLDW U 5/8 | 5/8"-11 | 3300 | 1.38 | 2.40 | 0.51 | 1.89 | 4.83 | 1.50 | 0.98 | 1,1 |
| PLDW U 3/4 | 3/4"-10 | 4400 | 1.38 | 2.64 | 0.63 | 2.17 | 5.79 | 2.17 | 1.18 | 2,43 |
| PLDW U 1 | 1"-8 | 8800 | 1.57 | 2.91 | 0.67 | 2.60 | 6.5 | 2.48 | 1.57 | 3,3 |
| PLDW U 1 1/4 | 1 1/4"-7 | 14700 | 1.97 | 3.78 | 0.91 | 2.76 | 7.28 | 2.83 | 1.77 | 5,7 |
| PLDW U 1 1/2 | 1 1/2"-6 | 17600 | 1.97 | 3.78 | 0.91 | 3.58 | 9.17 | 3.62 | 2.17 | 9,5 |
| PLDW U 1 3/4 | 1 3/4"-5 | 22000 | 2.56 | 4.69 | 1.06 | 3.58 | 9.33 | 3.62 | 2.36 | 11,2 |
| PLDW U 2 | 2"-4.5 | 27500 | 2.56 | 4.69 | 1.06 | 4.57 | 10.31 | 3.62 | 2.68 | 11,9 |
| PLDW U 2 1/2 | 2 1/2"-4 | 39600 | 2.46 | 5.35 | 1.3 | 4.13 | 11.5 | 4.33 | 3.78 | 22,4 |
