| Страна производства | Германия |
|---|---|
| Бренд | Tigrip |
| Грузоподъемность | от 500 кг до 7,5 т |
| Назначение | Перемещение балок, металлических листов, профилей |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
Балочный захват Tigrip TTG разработан для горизонтального перемещения балок, металлических листов, профилей и тп.
Положение подъёмной петли по линии центра тяжести балки обспечивает горизонтальное положение фланцев при транспортировке.
Если Вам нужен незаменимый помощник при подъеме швеллеров, профилей и балок в горизонтальном положении, то эта модель захвата должна быть рассмотрена в первую очередь.
Предохранительная пружинная защелка-фиксатор надежно фиксирует груз даже до начала подъема.
Запорный рычаг обеспечивает возможность простого открытия и закрытия захвата, а также позволяет зафиксировать захват в открытом состоянии. При работе с длинными балками рекомендуется применять два захвата Tigrip TTG на траверсе.
Параметры моделей
| Модель |
Грузоподъемность [кг] |
Зев [мм] |
Вес [кг] |
|---|---|---|---|
| TTG 0.5 | 500 | 0 — 20 | 2,9 |
| TTG 1.5 | 1500 | 0 — 30 | 6,8 |
| TTG 3.0 | 3000 | 0 — 35 | 11,3 |
| TTG 4.5 | 4500 | 0 — 40 | 14,8 |
| TTG 7.5 | 7500 | 0 — 45 | 30,0 |

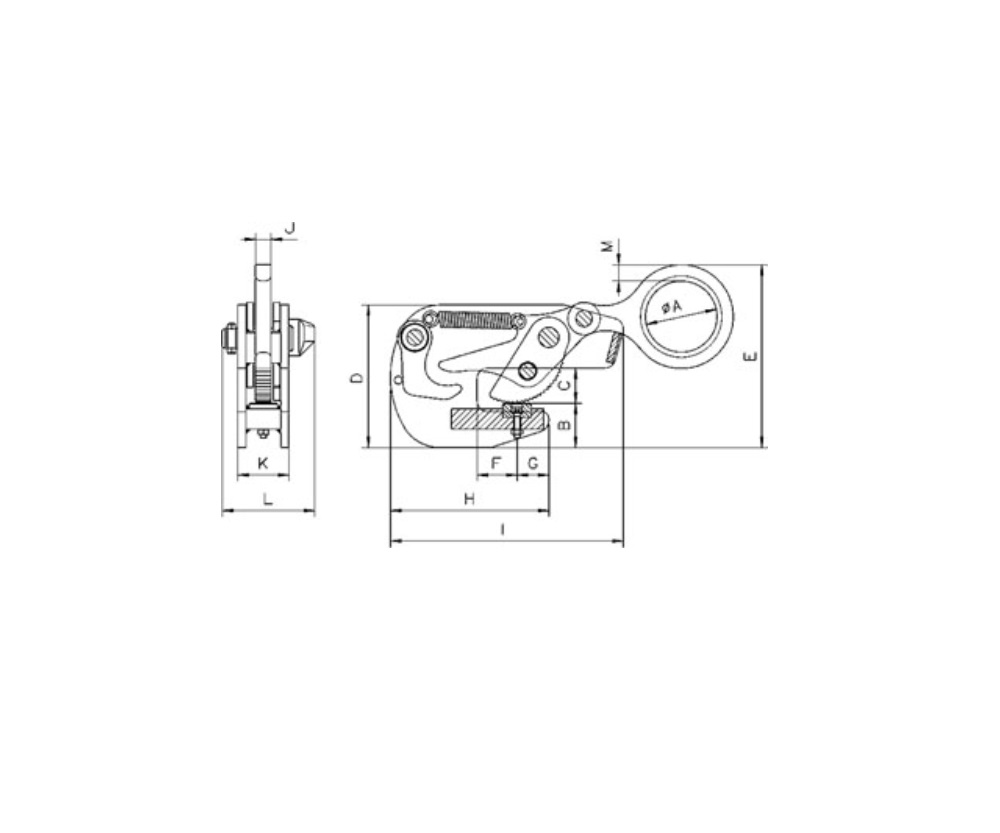

Размеры
| Модель | TTG 0.5 | TTG 1.5 | TTG 3.0 | TTG 4.5 | TTG 7.5 |
|---|---|---|---|---|---|
|
A [мм] |
50 | 70 | 80 | 90 | 110 |
|
B [мм] |
36 | 43 | 55 | 60 | 64 |
|
C [мм] |
25 | 35 | 42 | 46 | 55 |
|
D [мм] |
148 | 140 | 180 | 196 | 222 |
|
E [мм] |
200 | 180 | 214 | 248 | 304 |
|
F [мм] |
27 | 40 | 40 | 40 | 50 |
|
G [мм] |
20 | 30 | 32 | 35 | 42 |
|
H [мм] |
95 | 155 | 190 | 207 | 237 |
|
I [мм] |
110 | 230 | 284 | 314 | 367 |
|
J [мм] |
10 | 15 | 20 | 20 | 22 |
|
K [мм] |
56 | 50 | 60 | 64 | 90 |
|
L [мм] |
85 | 100 | 114 | 117 | 143 |
|
M [мм] |
13 | 16 | 20 | 25 | 30 |
