| Страна производства | Германия |
|---|---|
| Бренд | Tigrip |
| Грузоподъемность | от 750 кг до 3 т |
| Назначение | Вертикальное перемещение и разгрузка-погрузка балок и профилей |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |

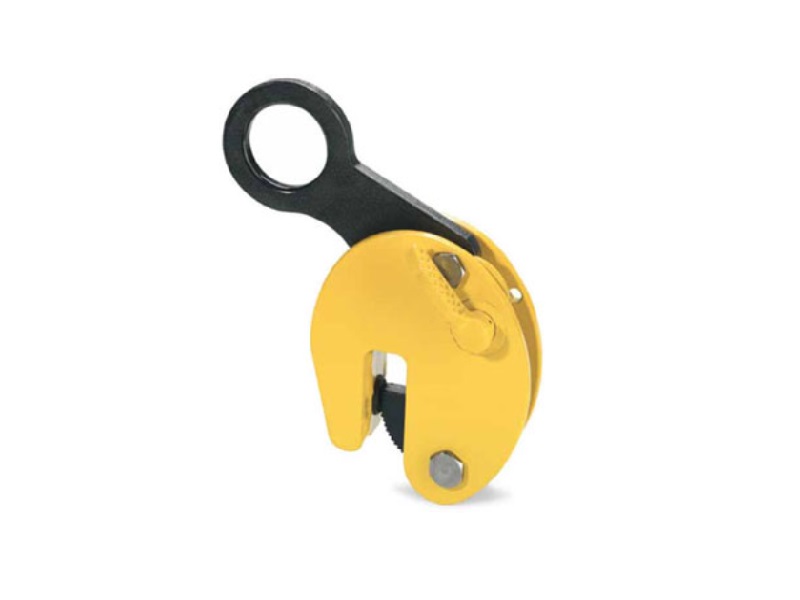

Балочный захват Tigrip TTR разработан для вертикального перемещения и погрузки-разгрузки балок и профилей.
Подъёмная петля конструктивно располагается по линии центра тяжести балки, чем достигается вертикальное положение фланцев балки.
Перемещение балок и швеллеров в вертикальном положении — основная задача захвата Tigrip TTR. Предохранительная пружинная защелка-фиксатор надежно фиксирует груз даже до начала подъема.
Запорный рычаг обеспечивает возможность простого открытия и закрытия захвата, а также позволяет зафиксировать захват в открытом состоянии.
Параметры моделей
| Модель |
Грузоподъемность [кг] |
Зев [мм] |
Вес [кг] |
|---|---|---|---|
| TTR 0.75 | 750 | 5 — 16 | 3,1 |
| TTR 1.50 | 1500 | 5 — 25 | 6,8 |
| TTR 3.00 | 3000 | 5 — 28 | 10,9 |

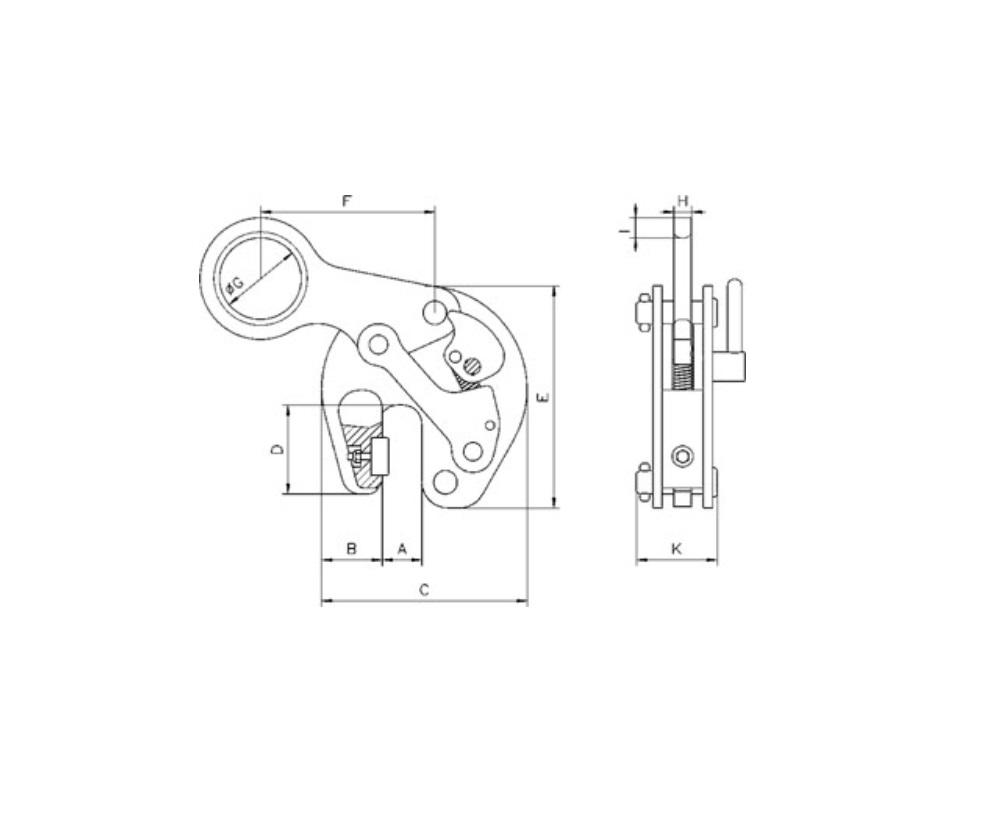

Размеры
| Модель | TTR 0.75 | TTR 1.50 | TTR 3.00 |
|---|---|---|---|
|
A [мм] |
24 | 33 | 37 |
|
B [мм] |
40 | 53 | 56 |
|
C [мм] |
132 | 176 | 194 |
|
D [мм] |
62 | 76 | 78 |
|
E [мм] |
145 | 190 | 208 |
|
F [мм] |
118 | 152 | 163 |
|
G [мм] |
50 | 70 | 80 |
|
H [мм] |
12 | 15 | 20 |
|
I [мм] |
12 | 17 | 23 |
|
K [мм] |
53 | 69 | 85 |
