Страна производства | Нидерланды |
---|---|
Бренд | Terrier |
Назначение | Грузоподъемный захват для перемещения листов металла |
Запас прочности | 5:1 |
Температурный режим | От -40°C до + 100°C |
Примечание | Модель FHSX поставляется с увеличенным зевом |
Примечание | Специальные исполнения доступны по запросу |
Захваты Terrier гарантируют высокую производительность и длительный срок эксплуатации. Они просты в обслуживании и имеют «сверхмощные» сварные корпусы. Легкая и гладкая конструкция обеспечивает эргономичность и удобство эксплуатации.
Захваты Terrier получили свое название от встроенного механизма безопасности, который состоит из фиксирующего устройства, натяжной пружины и рычага. После нажатия рычага предохранительный механизм обеспечивает постоянное предварительное натяжение кулачка на стальной пластине, тем самым гарантируя, что зажим не проскальзывает при приложении подъемной силы. Когда груз поднимается, сила зажима увеличивается за счет веса груза. Система безопасности гарантирует, что захват не выскользнет из листа при опускании груза.
Грузоподъемные захваты испытываются тестовой нагрузкой в 2 раза превышающие грузоподъемность. Каждый захват Terrier имеет красную сигнальную окраску на подъемной проушине и фиксирующем рычаге для дополнительной безопасности и поставляется с сертификатом испытаний. Тип модели изделия, серийный номер, грузоподъемность (WLL), размер зева. знак CE и год изготовления выбиты на корпусе. Название компании, логотип и адрес сайта указываются на стикере.

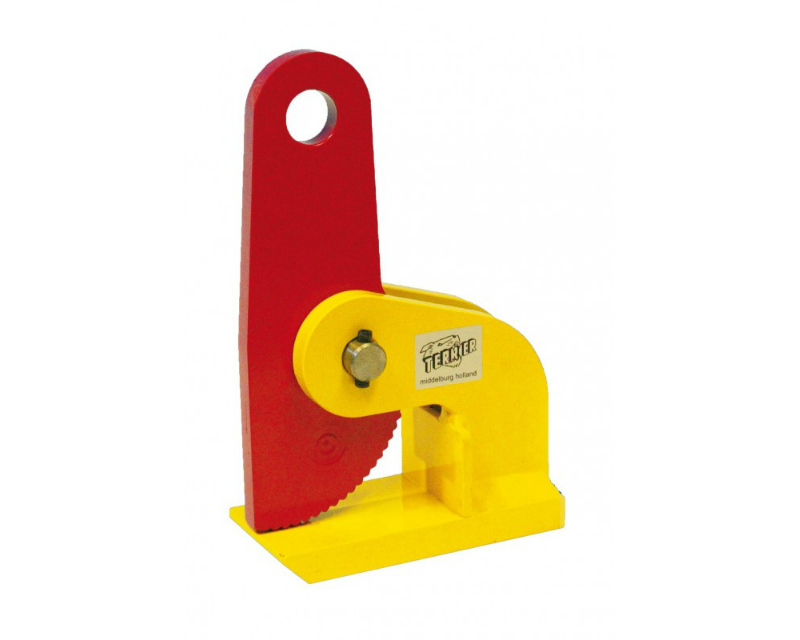

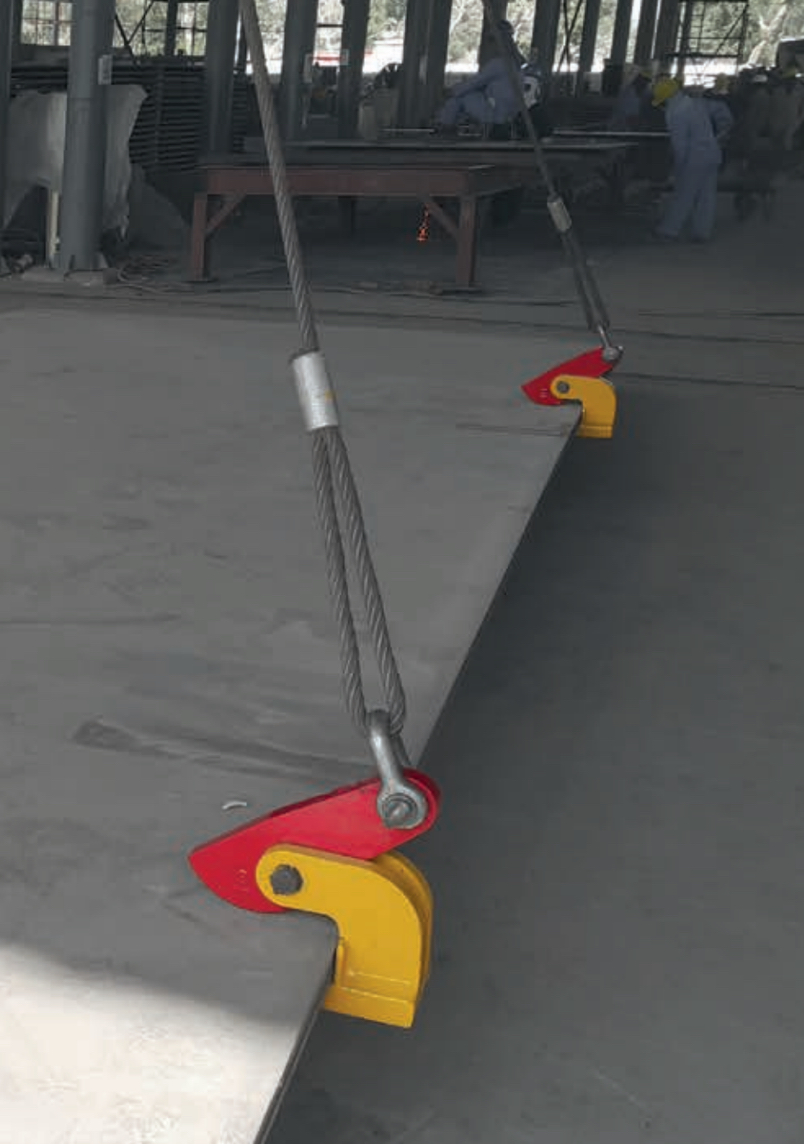

Линейка Terrier FHX / FHSX — это сверхмощные захваты для горизонтального подъема листов металла и других недемфирующих материалов. Модели FHX / FHSX должны применяться только парами. Исполнение с более высокой грузоподъемностью доступны по запросу.
Особенности и преимущества захватов Terrier FHX / FHSX
- Компактный дизайн при высокой грузоподъемности;
- Легкая конструкция для удобного обращения;
- Надежный, сверхпрочный, сварной корпус

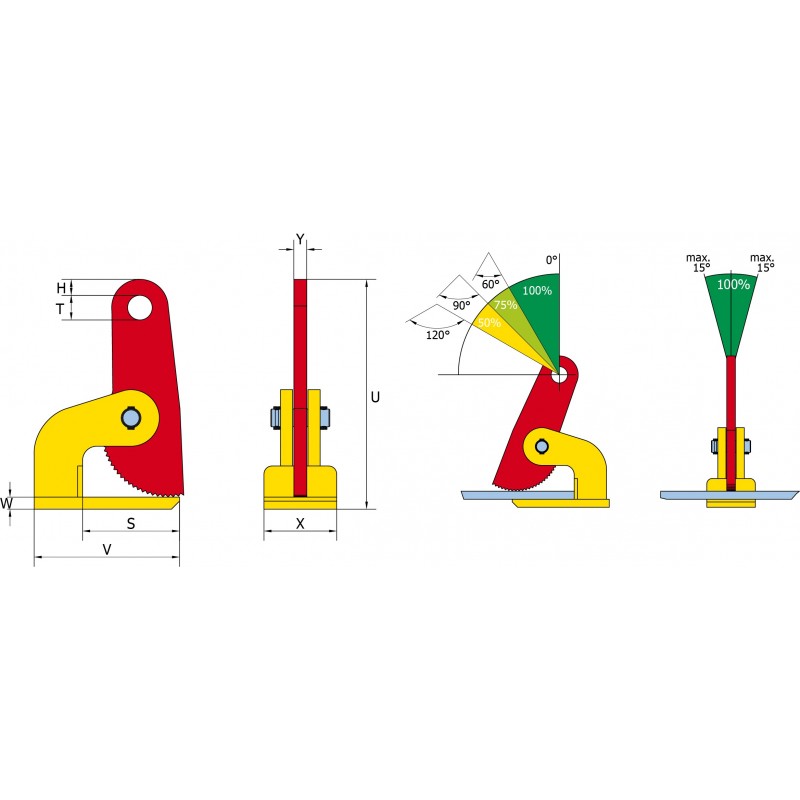

Артикул | Тип |
Г/П [кг/на пару] |
Открытие зева [мм] |
V [мм] |
S [мм] |
W [мм] |
T [мм] |
H [мм] |
X [мм] |
U [мм] |
Y [мм] |
Вес [кг/шт.] |
---|---|---|---|---|---|---|---|---|---|---|---|---|
953100 | 1 FHX | 1000 | 0 - 35 | 140 | 99 | 10 | 25 | 11.5 | 65 | 188 | 15 | 2.6 |
953200 | 2 FHX | 2000 | 0 - 60 | 180 | 118 | 15 | 30.5 | 19.5 | 90 | 287 | 16 | 7 |
953300 | 3 FHX | 3000 | 0 - 60 | 180 | 118 | 20 | 30.5 | 19.5 | 90 | 291 | 16 | 8 |
953400 | 4 FHX | 4000 | 0 - 60 | 220 | 145 | 25 | 30.5 | 19.5 | 105 | 304 | 20 | 13 |
953600 | 6 FHX | 6000 | 0 - 60 | 220 | 145 | 25 | 30.5 | 19.5 | 110 | 307 | 20 | 14 |
953800 | 8 FHX | 8000 | 0 - 60 | 225 | 135 | 35 | 30.5 | 19.5 | 120 | 336 | 30 | 19 |
953010 | 10 FHX | 10000 | 0 - 60 | 225 | 135 | 35 | 30.5 | 19.5 | 120 | 336 | 30 | 19 |
953012 | 12 FHX | 12000 | 0 - 60 | 225 | 135 | 35 | 30.5 | 19.5 | 120 | 336 | 30 | 19 |
953015 | 15 FHX | 15000 | 0 - 60 | 262 | 147 | 35 | 43 | 21.5 | 160 | 344 | 35 | 30 |
953025 | 25 FHX | 25000 | 0 - 60 | 262 | 147 | 40 | 43 | 21.5 | 175 | 349 | 35 | 33 |
954200 | 2 FHSX | 2000 | 0 - 100 | 180 | 120 | 15 | 30.5 | 19.5 | 90 | 383 | 15 | 9.2 |
954300 | 3 FHSX | 3000 | 0 - 100 | 180 | 120 | 20 | 30.5 | 19.5 | 90 | 387 | 15 | 10 |
954400 | 4 FHSX | 4000 | 0 - 100 | 220 | 145 | 25 | 30.5 | 19.5 | 105 | 414 | 20 | 15 |
954600 | 6 FHSX | 6000 | 0 - 100 | 220 | 145 | 25 | 30.5 | 19.5 | 120 | 414 | 20 | 16.5 |
954800 | 8 FHSX | 8000 | 0 - 100 | 225 | 135 | 35 | 30.5 | 19.5 | 120 | 428 | 30 | 21 |
954010 | 10 FHSX | 10000 | 0 - 100 | 225 | 135 | 35 | 30.5 | 19.5 | 120 | 428 | 30 | 22 |
954012 | 12 FHSX | 12000 | 0 - 100 | 225 | 135 | 35 | 30.5 | 19.5 | 120 | 428 | 30 | 22 |
853820 | 15 FHSX | 15000 | 0 - 150 | 350 | 240 | 35 | 45 | 27.5 | 140 | 665 | 35 | 53 |
