Уловители масляного тумана для компрессоров

Компания AWS Corporation занимается разработкой решений для контроля загрязнения, вызванных масляным туманом. Смазанные вращающиеся части всех газовых и паровых турбин, турбокомпрессоров и вакуумных насосов создают видимый масляный шлейф, который необходимо удалить из воздуха, выпускаемого в атмосферу. Установка простого, но очень эффективного туманоуловителя рядом с вентиляционным отверстием смазочного масла решает проблему загрязнения и за счет извлечения дорогостоящего масла окупает стоимость туманоуловителя за короткий период времени.

Система туманоуловителя AWS LOV - это широкая линия технологичных продуктов, разработанная специально для турбин и компрессоров. Оборудование LOV - это модульная система улавливания тумана смазочного масла, обеспечивающая безопасный, гибкий и экономичный процесс обработки тумана смазочного масла.

Обработка масляного тумана с помощью системы LOV AWS достигается за счет простого и эффективного одностадийного процесса. Туман смазочного масла проходит через свечной фильтр со специальным волокном, улавливающим частицы масляного тумана.

Туман и водная пыль

Термин "водяная пыль" применяется к взвешенным частицам, твердым или жидким, которые медленно оседают под действием силы тяжести, а также к частицам в диапазоне от субмикрометра до 10–20 мкм. Под "Туманом" понимается тонкодисперсная жидкая дисперсия, обычно образующаяся в результате конденсации и имеющая размер частиц от 0,1 мкм. Водяная пыль относится к категории улавливаемых капель. Капли могут быть захвачены процессом распыления (то есть абсорбционными колоннами). Процесс улавливания (захвата) распространяется даже на самые мелкие частицы до 10 мкм, конечная скорость осаждения которых равна скорости потока газа (при наличии объёма отстаивания жидкости).

Действие механизма по улавливанию масляного тумана

Главная цель любого устройства для отделения захваченного тумана от потока технологического газа состоит в том, чтобы заставить отдельные частицы объединяться в непрерывную жидкую пленку на твердой поверхности, по которой они могут стекать.

Существует несколько способов, с помощью которых это может происходить, по отдельности или в комбинации, в зависимости от специфики тумана. Они включают в себя инерционное столкновение, прямой перехват, броуновское движение и электростатическое притяжение.

Частицы размером более 3 микрон относительно массивны, их импульс можно использовать для  инерционного удара. Когда газовый поток сталкивается с препятствием, таким как волокно, его путь или «линия тока» отклоняется вокруг препятствия, но импульс частиц размером 3+ микрона переносит их вперед, так что они сталкиваются с волокном и собираются.

Частицы от 1 до 3 микрон собираются прямым перехватом. Они достаточно легкие, чтобы следовать за отклоненной линией потока газа, но, когда они проходят достаточно близко к волокну, они также достаточно легки, чтобы быть притянутыми к нему слабыми взаимодействующими силами, поэтому они собираются. Например, частица диаметром 1,0 микрона улавливается, если она проходит на расстоянии менее 0,5 микрона от волокна.

Чрезвычайно мелкие жидкие или твердые частицы (диаметром менее 1,0 микрона) достаточно малы, чтобы демонстрировать случайное броуновское движение, вызванное столкновением с молекулами газа. Это случайное движение заставляет частицы перемещаться в любом направлении, следуя за потоком газа, таким образом увеличивая вероятность столкновения и захвата волокном. Броуновское движение увеличивается с уменьшением размера частиц: 0,1 микрона будет подвергаться броуновскому движению примерно в пять раз чаще частицы размером 1,0 микрона, что значительно увеличивает вероятность её столкновения с моноволокном волокна и, как следствие, захватом уловителя.

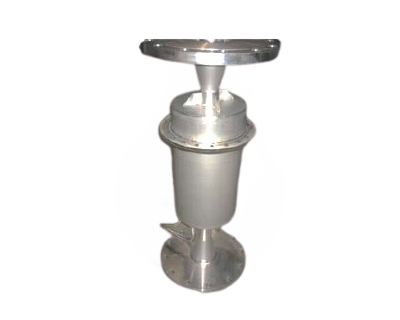

Уловитель масляного тумана для систем смазки компрессоров

Линейка фильтров LOV от компании AWS Corporation была разработана для удаления масляного тумана, возникающего в системах смазки компрессоров. Технология для удаления тумана основана на опыте технологов, инженеров и проектировщиков, которые были заняты в индустрии сервиса центробежных компрессоров в течение нескольких лет.

Принцип действия основан на броуновской диффузии. Обычно распределение частиц по размерам для смазочного масла находится в диапазоне 0,1 - 0,5 микрона.

Преимущества

• Отсутствие видимого шлейфа;

• Постоянный низкий перепад давления;

• Восстановление дорогостоящего масла;

• Высокая степень отдачи с постоянными характеристиками;
• Предотвращение утечек через уплотнения;

• Эффективное использование пространства и мощности;
• Простая интеграция с системами компрессоров;
• Гибкое масштабирование;
• Легкая система открывания верхней крышки
• Простота эксплуатации и переключения;

• Низкие эксплуатационные расходы;
• Окупаемые инвестиции

Характеристики

• Возможность разработки котонизированного решения,
• Гибкая конфигурация, индивидуальная сборка;
• Компактная конструкция;
• Удаление всех частицы диаметром менее 1 микрона;
• Коалесцирующая среда изготовлена из инертных стеклянных волокон;

• Корпус из углеродистой или нержавеющей стали для работы в агрессивных средах;

• Перепад давления при насыщении маслом: < 2 мБар

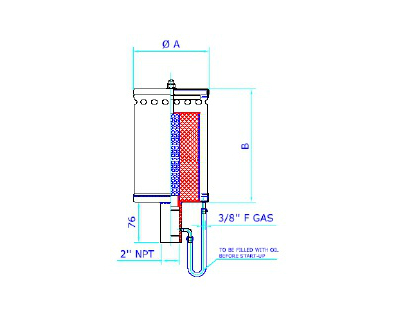

Технические параметры
