| Страна производства | США |
|---|---|
| Бренд | Crosby |
| Диаметр каната | От 5 до 36 мм |
| Материал | Штампованная сталь |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Стандарт | ASME B30.26; FF-C-450 тип III класс 1 |
| Покрытие | Оцинковка |

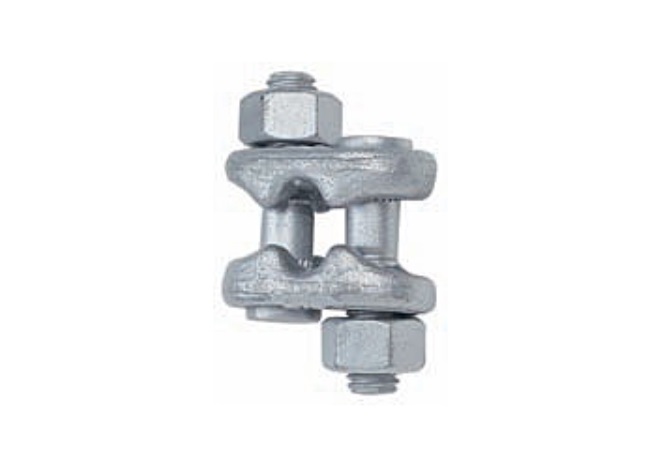

Канатный зажим Crosby G-429 соответствует эксплуатационным требованиям FF-C-450 тип 3 класс 1. Поверхность изделия гальванизирована, каждый зажим имеет выштампованные стальные опоры.
Болты являются составляющей частью опоры. Гайки могут быть установлены таким образом, чтобы у оператора была возможность полностью поворачивать ключ для быстрой инсталляции.
На основе разрывной прочности каната, указанной в каталоге, канатные зажимы Crosby имеют эффективность в размере 80% для размеров от 1/8" до 7/8" и 90% для размеров от 1" до 3-1/2".
|

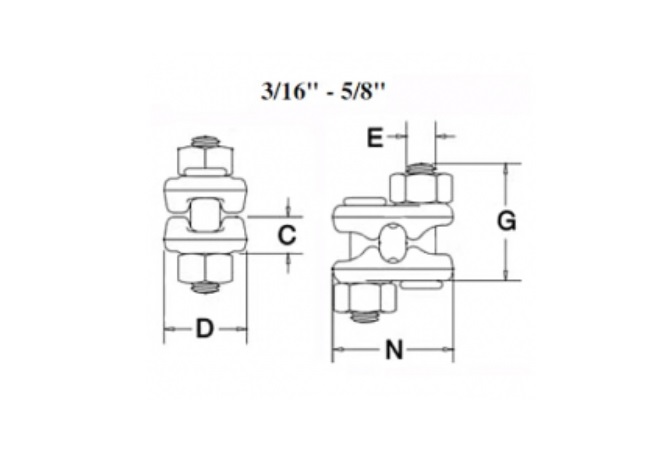

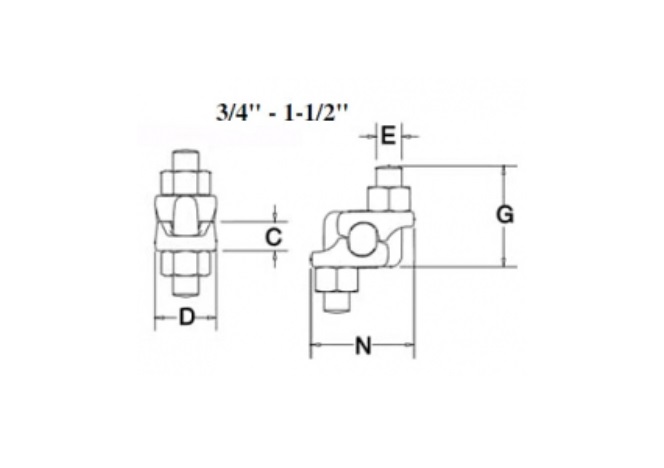

Диаметр каната [мм] |
Артикул |
Кол-во штук в упаковке [шт.] |
Вес 100 шт. [кг] |
c [мм] |
d [мм] |
e [мм] |
g [мм] |
n [мм] |
|---|---|---|---|---|---|---|---|---|
|
5-7 |
1010471 |
100 |
10.4 |
10.2 |
23.9 |
9.65 |
32.5 |
36.6 |
|
8 |
1010499 |
100 |
12,7 |
11.9 |
26.9 |
9,65 |
37,3 |
39,1 |
|
10 |
1010514 |
50 |
18,1 |
13.0 |
26.9 |
11,2 |
46.0 |
45.2 |
|
11-13 |
1010532 |
50 |
28,1 |
15.0 |
31,8 |
12,7 |
55,5 |
54.6 |
|
14-16 |
1010550 |
50 |
46,7 |
18.3 |
38.1 |
16,0 |
68,5 |
65.3 |
|
18-20 |
1010578 |
25 |
79 |
21.8 |
46.0 |
19,1 |
74,5 |
67.8 |
|
22 |
1010596 |
25 |
102 |
24.6 |
53,8 |
19.1 |
84,0 |
72.6 |
|
24-26 |
1010612 |
10 |
136 |
28.7 |
57.0 |
19.1 |
94.5 |
77.7 |
|
28-30 |
1010630 |
10 |
181 |
32.5 |
60.5 |
22.4 |
107 |
87.4 |
|
32-34 |
1010658 |
10 |
181 |
34.0 |
63.5 |
22,4 |
108 |
90.4 |
|
36 |
1010676 |
Без упак. |
318 |
39.6 |
76.0 |
25,4 |
141 |
105 |
