| Страна производства | США |
|---|---|
| Бренд | Crosby |
| Диаметр каната | От 9 до 32 мм |
| Материал | Корпус муфты выполнен из литой стали |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Стандарт | EN 13411-6:2003; RR-S-550D, тип С; ASME B30.26 |
| Покрытие | Оцинковка |

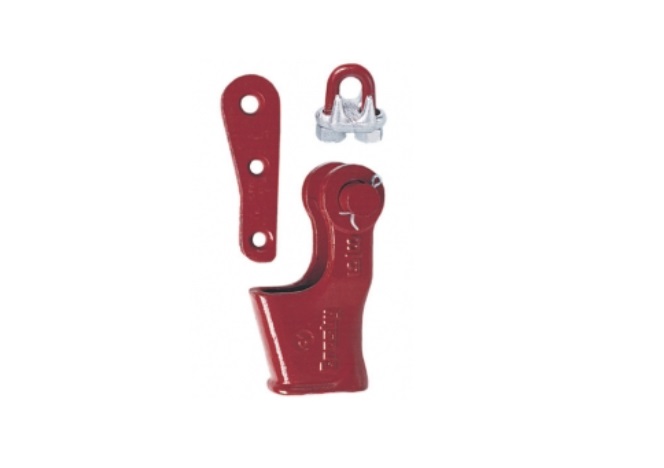

Клиновая муфта Crosby S-421T имеет эффективность, равную 80%, на основе прочности, указанной в каталоге, XXIP каната.
Диаметр пальца и раствор позволяет использовать клин и серьгу в соединении с открытыми коваными и оцинкованными замками. Конструктив муфты избавляет от потребности в дополнительном отрезке каната и легко монтируется.
|
Диаметр каната [мм] |
Артикул [S-421T] |
Вес [кг] |
Артикул [Клин] |
Вес клина [кг] |
Артикул [Болт, гайка, шплинт] |
Вес [кг] |
|---|---|---|---|---|---|---|
|
9-10 |
1035000 |
1.44 |
1035555 |
0.23 |
1092227 |
0.17 |
|
11-13 |
1035009 |
2.79 |
1035564 |
0.43 |
1092236 |
0.31 |
|
14-16 |
1035018 |
4.40 |
1035573 |
0.81 |
1092254 |
0.52 |
|
13-19 |
1035027 |
6.58 |
1035582 |
1.13 |
1092281 |
0.86 |
|
20-22 |
1035036 |
9.75 |
1035591 |
1.82 |
1092307 |
1.46 |
|
24-26 |
1035045 |
13.9 |
1035600 |
2.44 |
1092325 |
2.44 |
|
28 |
1035054 |
20.5 |
1035609 |
3.56 |
1092343 |
3.40 |
|
30-32 |
1035063 |
29.4 |
1035618 |
4.80 |
1092372 |
4.70 |
|

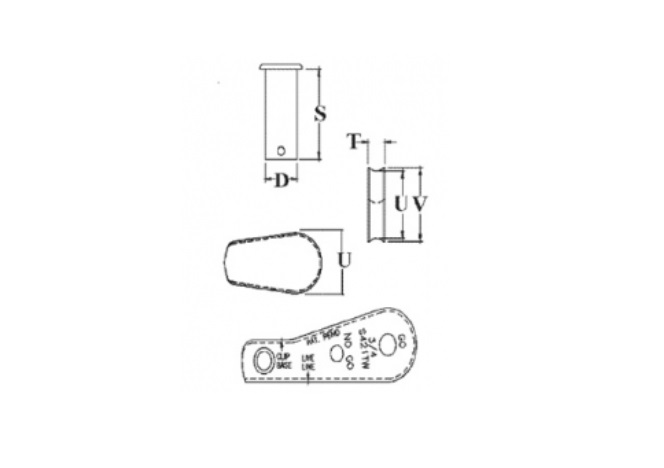

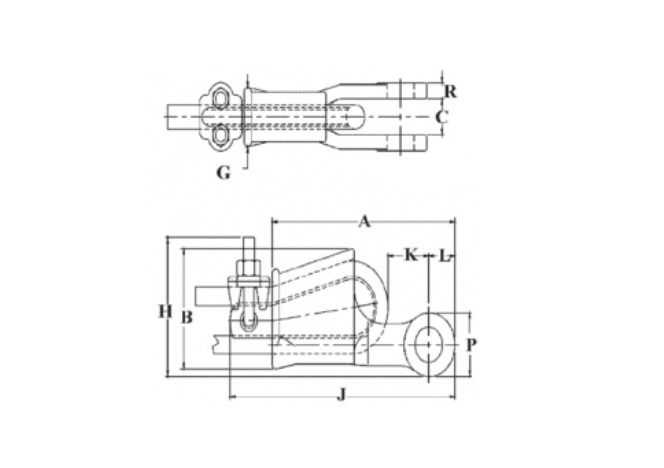

Диаметр каната [мм] |
Артикул [S-421T] |
a [мм] |
b [мм] |
c [мм] |
d [мм] |
g [мм] |
h [мм] |
j [мм] |
k [мм] |
l [мм] |
p [мм] |
r [мм] |
s [мм] |
t [мм] |
u [мм] |
v [мм] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
9-10 |
1035000 |
145 |
69.1 |
20.6 |
20.6 |
35.1 |
77.7 |
198 |
47.8 |
22.4 |
39.6 |
11.2 |
54.1 |
11.2 |
31.8 |
35.1 |
|
11-13 |
1035009 |
175 |
88.1 |
25.4 |
25.4 |
41.1 |
95.5 |
226 |
32.0 |
26.9 |
49.3 |
12.7 |
65.0 |
13.5 |
44.5 |
47.8 |
|
14-16 |
1035018 |
210 |
109 |
31.8 |
30.2 |
53.8 |
114 |
273 |
50.5 |
31.0 |
57.2 |
14.2 |
82.6 |
17.5 |
51.0 |
55.5 |
|
18-19 |
1035027 |
251 |
130 |
38.1 |
35.1 |
62.0 |
134 |
314 |
61.2 |
35.6 |
66.8 |
16.8 |
92.2 |
19.8 |
59.5 |
65.0 |
|
20-22 |
1035036 |
286 |
149 |
44.5 |
41.4 |
68.5 |
156 |
365 |
63.0 |
42.4 |
79.5 |
19.1 |
109 |
22.4 |
68.5 |
74.5 |
|
24-26 |
1035045 |
325 |
161 |
51.0 |
51.0 |
74.7 |
177 |
414 |
77.2 |
51.0 |
95.5 |
22.4 |
119 |
26.2 |
73.0 |
83.5 |
|
28 |
1035054 |
365 |
176 |
57.0 |
57.0 |
84.0 |
194 |
466 |
65.0 |
57.0 |
108 |
25.4 |
133 |
27.9 |
82.6 |
90.5 |
|
30-32 |
1035063 |
415 |
222 |
66.5 |
63.5 |
90.5 |
239 |
520 |
74.7 |
59.5 |
114 |
26.9 |
156 |
30.2 |
117 |
125 |
