| Страна производства | США |
|---|---|
| Бренд | Crosby |
| Диаметр каната | От 50 до 92 мм |
| Материал | Оцинкованная сталь |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Стандарт | EN 13411-6:2003 |
| Покрытие | Гальваническое покрытие |

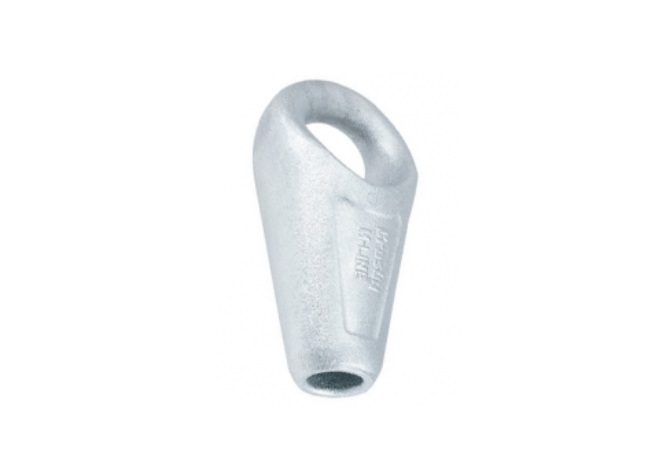

Якорная концевая муфта Crosby G-517 обладает показателем надежности 100 % относительно указанной в каталоге прочности проволочного каната. Конструкция дужки муфты позволяет осуществлять соединение с хомутами и другими соединительными компонентами оперативно и надежно.
Для состоящей из минимального числа проволок жилы (например, 1 x 7) необходимо учитывать особые требования, согласно которым диаметр тросового наконечника должен в 5 раз превышать диаметр жилы или в пятьдесят раз — диаметр проволоки (берется большее значение).
|

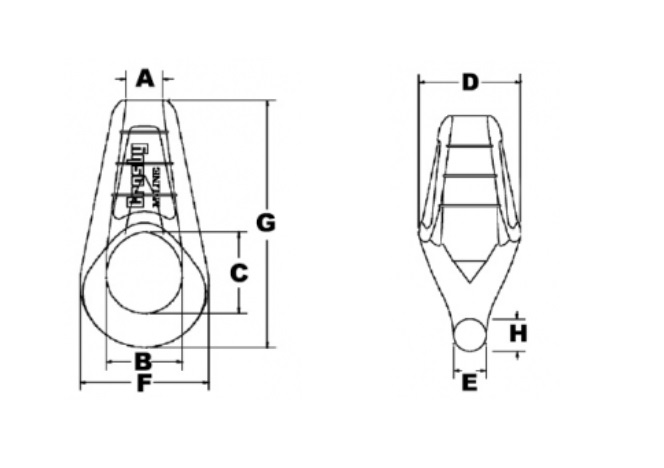

Диаметр каната [мм] |
Артикул |
Вес [кг] |
a [мм] |
b [мм] |
c [мм] |
d [мм] |
e [мм] |
f [мм] |
g [мм] |
|---|---|---|---|---|---|---|---|---|---|
|
50-54 |
1005002 |
25.8 |
63.5 |
121 |
133 |
178 |
53.1 |
210 |
407 |
|
57-60 |
1005020 |
34.5 |
70.5 |
133 |
146 |
196 |
58.7 |
233 |
455 |
|
64-67 |
1005048 |
47.6 |
77.5 |
149 |
170 |
217 |
68.3 |
257 |
505 |
|
70-73 |
1005066 |
62.6 |
84.5 |
165 |
181 |
237 |
76.2 |
282 |
549 |
|
76-79 |
1005084 |
87.5 |
89.0 |
184 |
197 |
262 |
82.6 |
313 |
597 |
|
82-86 |
1005105 |
104 |
98.5 |
194 |
222 |
277 |
88.9 |
334 |
654 |
|
88-92 |
1005123 |
127 |
105 |
203 |
230 |
298 |
93.7 |
355 |
692 |
