| Страна производства | США |
|---|---|
| Бренд | Crosby |
| Диаметр каната | От 6 до 102 мм |
| Материал | Оцинкованная легированная сталь |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Стандарт | EN 13411-6:2003; RR-S-550D, тип С |
| Покрытие | Цинкование |

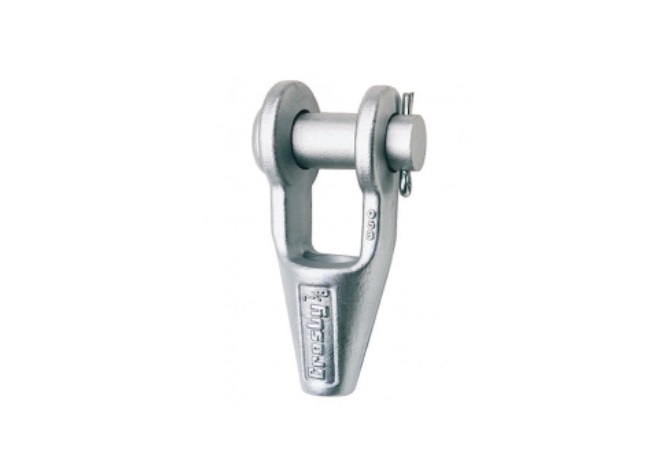

Заливные муфты Crosby G-416/S-416 обладают 100 % показателем надежности относительно указанной в каталоге прочности проволочного каната. Надежность рассчитана при применении с рекомендованными проволочными канатами IPS, XIP (EIP), XXIP (EEIP), RRL, FC и IWRC конструкции 6 x 7, 6 x 19 и 6 x 36. Для состоящей из минимального числа проволок жилы (например, 1 x 7) необходимо учитывать особые требования, согласно которым диаметр тросового наконечника должен в 5 раз превышать диаметр жилы или в пятьдесят раз — диаметр проволоки (берется большее значение).

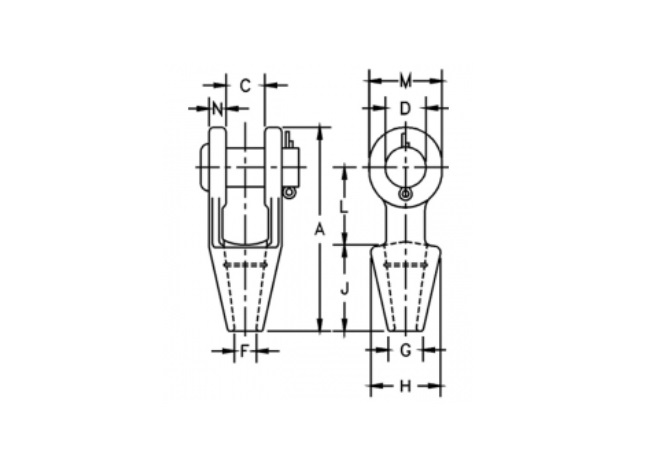

Все муфты из легированной стали 40 мм и выше проходят магнитно-порошковую дефектоскопию и ультразвуковую инспекцию. Контрольные испытания могут быть осуществлены по спецзаказу. На рисунке показан один желоб, используемый на муфтах от 6 до 19 мм. Размеры от 22 до 38 мм имеют 2 желоба. Размеры 40 мм и более имеют 3 желоба.
|
Диаметр каната [мм] |
Диаметр структурной жилы [мм] |
Артикул [G-416] |
Артикул [S-416] |
Вес [кг] |
a [мм] |
c [мм] |
d [мм] |
f [мм] |
g [мм] |
h [мм] |
j [мм] |
l [мм] |
m [мм] |
n [мм] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
6-7 |
- |
1039619 |
1039628 |
0.50 |
116 |
19.1 |
17.5 |
9.65 |
17.5 |
39.6 |
57.0 |
39.6 |
33.3 |
9.10 |
|
8-10 |
- |
1039637 |
1039646 |
0.59 |
123 |
20.6 |
20.6 |
12.7 |
20.6 |
42.9 |
57.0 |
44.5 |
38.1 |
11.2 |
|
11-13 |
- |
1039655 |
1039664 |
1.02 |
141 |
25.4 |
25.4 |
14.2 |
23.9 |
47.8 |
63.5 |
51.0 |
47.8 |
12.7 |
|
14-16 |
12-13 |
1039673 |
1039682 |
1.63 |
171 |
31.8 |
30.2 |
17.5 |
28.7 |
57.0 |
76.0 |
63.5 |
57.0 |
14.2 |
|
18 |
14-16 |
1039691 |
1039708 |
2.64 |
202 |
38.1 |
35.1 |
20.6 |
31.8 |
66.5 |
89.0 |
76.0 |
66.5 |
15.7 |
|
20-22 |
18-19 |
1039717 |
1039726 |
4.38 |
235 |
44.5 |
41.4 |
23.9 |
38.1 |
82.5 |
102 |
89.0 |
79.5 |
20.3 |
|
24-26 |
20-22 |
1039735 |
1039744 |
7.03 |
263 |
51.0 |
51.0 |
28.7 |
44.5 |
95.5 |
114 |
102 |
95.5 |
22.4 |
|
28-30 |
24-26 |
1039753 |
1039762 |
9.75 |
300 |
57.0 |
57.0 |
31.8 |
51.0 |
105 |
127 |
117 |
105 |
25.4 |
|
32-35 |
28 |
1039771 |
1039780 |
14.1 |
335 |
63.5 |
63.5 |
38.1 |
57.0 |
121 |
140 |
127 |
121 |
28.7 |
|
38 |
30-32 |
1039799 |
1039806 |
21.4 |
384 |
76.0 |
70.0 |
41.4 |
70.0 |
133 |
152 |
152 |
137 |
30.2 |
|
40-42 |
33-35 |
1039815 |
1039824 |
35.9 |
413 |
76.0 |
76.0 |
44.5 |
76.0 |
140 |
165 |
165 |
146 |
33.3 |
|
44-48 |
36-40 |
1039833 |
1039842 |
37.2 |
464 |
89.0 |
39.0 |
51.0 |
79.5 |
162 |
191 |
178 |
165 |
39.6 |
|
50-54 |
42-45 |
1039851 |
1039860 |
59 |
546 |
102 |
95.5 |
57.0 |
95.5 |
187 |
216 |
229 |
178 |
46.0 |
|
56-60 |
46-48 |
1039879 |
1039888 |
76 |
597 |
114 |
108 |
63.5 |
102 |
210 |
229 |
254 |
197 |
54,0 |
|
64-67 |
50-54 |
1041633 |
1041642 |
114 |
648 |
127 |
121 |
73.0 |
114 |
235 |
248 |
274 |
216 |
60.5 |
|
70-73 |
56-62 |
1041651 |
1041660 |
143 |
692 |
133 |
127 |
79.0 |
124 |
267 |
279 |
279 |
229 |
73.0 |
|
78-80 |
64-67 |
1041679 |
1041688 |
172 |
737 |
146 |
133 |
86.0 |
133 |
282 |
305 |
287 |
241 |
76.0 |
|
82-86 |
70-73 |
1041697 |
1041704 |
197 |
784 |
159 |
140 |
92.0 |
146 |
302 |
330 |
300 |
254 |
79.0 |
|
88-92 |
76-80 |
1041713 |
1041722 |
255 |
845 |
171 |
152 |
98,5 |
165 |
314 |
356 |
318 |
274 |
82.5 |
|
94-102 |
- |
1041731 |
1041740 |
355 |
921 |
191 |
178 |
108 |
184 |
346 |
381 |
343 |
318 |
89.0 |
