| Страна производства | США |
|---|---|
| Бренд | Crosby |
| Диаметр каната | От 13 до 38 мм |
| Материал | Корпус муфты выполнен из литой стали, концевые элементы оцинкованы |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Стандарт | EN 13411-6:2003 |
| Покрытие | Цинкование |

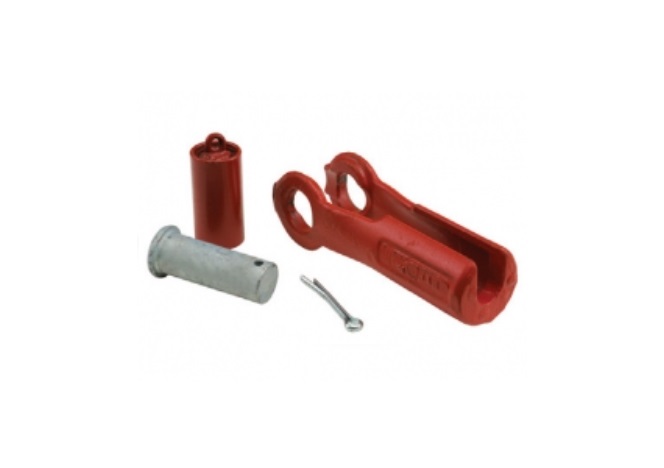

Заливная муфта Crosby SB-427 разработана для использования на мобильных кранах. Изделие может быть использовано с высокопроизводительными канатами с антивращательными характеристиками и со стандартными 6-жильными канатами.
Муфта SB-427 соответствует эксплуатационным требованиям стандарта EN 13411-6:2003.
|
Диаметр каната [дюйм] |
Диаметр каната [мм] |
Артикул |
Вес [кг] |
Артикул [Муфта] |
Артикул [Палец] |

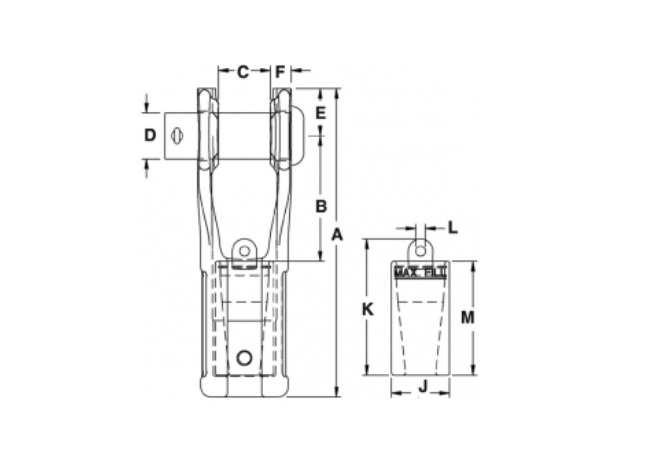

a [мм] |
b [мм] |
c [мм] |
d [мм] |
e [мм] |
f [мм] |
j [мм] |
k [мм] |
l [мм] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1/2-5/8 |
13-16 |
1052005 |
2.76 |
1052107 |
1052309 |
183 |
67.6 |
32.5 |
30.2 |
31.0 |
15.7 |
38.1 |
88.9 |
6.35 |
|
5/8 - 3/4 |
16-19 |
1052014 |
4.67 |
1052116 |
1052318 |
217 |
79.2 |
38.8 |
35.1 |
36.6 |
19.1 |
44.5 |
109 |
9.65 |
|
3/4 - 7/8 |
19-23 |
1052023 |
7.75 |
1052125 |
1052327 |
254 |
92.0 |
45.2 |
41.1 |
42.9 |
22.4 |
52.3 |
121 |
9.65 |
|
7/8-1 |
22-26 |
1052032 |
13,24 |
1052134 |
1052336 |
298 |
111 |
51.6 |
51.0 |
51.0 |
26.2 |
61.3 |
143 |
15.7 |
|
1-1/8- 1-1/4 |
28-32 |
1052041 |
20.36 |
1052143 |
1052345 |
351 |
127 |
64.3 |
57.2 |
63.5 |
28.2 |
74.7 |
180 |
19.1 |
|
1-3/8- 1-1/2 |
35-38 |
1052050 |
35,38 |
1052152 |
1052354 |
424 |
152 |
77.0 |
69.9 |
79.2 |
32.3 |
91.9 |
205 |
19.1 |
