| Страна производства | Италия |
|---|---|
| Бренд | Nuova Simat |
| Назначение | Гидравлический гайковерт для затяжки и отворачивания резьбовых соединений с контролируемым крутящим моментом |
| Размер шестигранного хвостовика | 1/2 дюйма (13 мм) |
| Диапазон крутящего момента | 7 7/8 дюйма (200 мм) |
| Вес | ОТ 1 до 30,9 кг |
| Опции и аксессуары | Доступны по запросу |
Профессиональный гидравлический инструмент итальянского бренда Nuova Simat предназначен для использования сервисных служб, производящих комплексный ремонт и техническое обслуживание основного оборудования.
Серия гайковертов NSX предназначена для работ с ограничениями по размеру, где обычные гайковерты не могут зацепиться за крепежный элемент. Гайковерты NSX от Nuova Simat решают задачи вокруг гайки, за гайкой и над гайкой. В случаях с увеличенным выступом шпильки NSX легко скользит, чтобы получить крутящий момент с точностью +/- 3%.
Технические характеристики
| Параметр | NSX-1 | NSX-2 | NSX-4 | NSX-8 | NSX-16 | NSX-32 | NSX-45 |
|---|---|---|---|---|---|---|---|
| Минимальный крутящий момент (футы / фунты) | 45 | 192 | 395 | 830 | 1560 | 3220 | 4850 |
| Максимальный крутящий момент (футы / фунты) | 560 | 1928 | 3950 | 8630 | 16600 | 35650 | 47380 |
| Минимальный крутящий момент (Нм) | 61 | 260 | 535 | 1125 | 2155 | 4365 | 6575 |
| Максимальный крутящий момент (Нм) | 759 | 2614 | 5355 | 11699 | 22503 | 48327 | 64239 |
| Выходная точность | +/- 3% |
+/- 3% |
+/- 3% |
+/- 3% |
+/- 3% |
+/- 3% |
+/- 3% |
| Периодичность | 100% | 100% | 100% | 100% | 100% | 100% | 100% |
| Рабочий цикл | 100% | 100% | 100% | 100% | 100% | 100% | 100% |
| Вес цилиндра (фунты) | 1,00 | 3,50 | 6,00 | 11,70 | 16,00 | 26,00 | 29,00 |
| Вес цилиндра (кг) | 0,5 | 1,6 | 2,7 | 5,0 | 7,3 | 11,5 | 13,0 |
| Вес звена от (фунты) | 1,0 | 2,4 | 5,4 | 11,9 | 21,0 | 29,0 | 29,0 |
| Вес звена в (фунты) | 1,00 | 3,50 | 7,60 | 14,50 | 28,00 | 39,50 | 39,50 |
| Вес звена от (кг) | 0,45 | 1,00 | 2,40 | 5,50 | 9,50 | 3,00 | 13,00 |
| Вес звена (кг) | 0,45 | 1,50 | 3,40 | 6,50 | 13,00 | 17,90 | 17,90 |
| Hex Диапазон от | 1/2 / 13 мм | 3/4" / 19 мм | 1" / 27 мм | 1 7/8" / 49 мм | 2 3/16" / 55 мм | 3 1/8" / 80 мм |
3 1/8" / 80 мм |
| Hex Диапазон до | 2" / 50 мм |
2 9/16" / 65 мм |
3 1/8" / 80 мм | 4 5/8" / 120 мм | 5 5/16" / 135 мм | 7 7/8" / 200 мм |
7 7/8" / 200 мм |
Габаритные размеры
| Параметр | NSX-1 | NSX-2 | NSX-4 | NSX-8 | NSX-16 | NSX-32 | NSX-45 |
|---|---|---|---|---|---|---|---|
| Длина | 4.37" / 111.0 мм | 6.45" / 163.8 мм | 7.87" / 199.9 мм | 10.18" / 258.6 мм | 12.93" / 328.4 мм | 15.8" / 401.3 мм | 16.75" / 425.5 мм |
| Ширина | 0.78" / 19.8 мм | 1.25" / 31.8 мм | 1.63" / 41.4 мм | 2.05" / 52.1 мм | 2.50" / 63.5 мм | 3.24" / 82.3 мм | 4.88" / 124.0 мм |
| Диапазон радиуса от (дюйм / мм) | 0.24" / 6.2 мм | 0.37" / 9.6 мм | 0.41" / 10.5 мм | 0.56" / 14.2 мм | 0.68" / 17.1 мм | 0.96"/ 24.3 мм | 0.96"/ 24.3 мм |
| Диапазон радиуса до (дюйм / мм) | 0.45" / 11.4 мм | 0.59" / 15.0 мм | 0.77" / 18.7 мм | 0.93" / 21.0 мм | 1.68" / 25.9 мм | 1.82" / 44.2 мм | 1.82" / 44.2 мм |
| Высота | 3.25" / 82.6 мм | 4.00" / 101.6 мм | 5.60" / 142.2 мм | 7.00" / 177.8 мм | 7.58" / 192.5 мм | 9.50" / 241.3 мм | 10.28" / 261.1 мм |
Дополнительные опции и аксессуары
Адаптер HEX-TO-SQUARE DRIVE ADAPTOR
| Модель гайковерта | Модель адаптера |
|---|---|
| NSX-0,75 | AHS0,75 |
| NSX-1 | AHS1 |
| NSX-2 | AHS1,5 |
| NSX-3 | AHS2 |
| NSX-5 | AHS4 |
| NSX-7 | AHS8 |
| NSX-11 | AHS16 |
| NSX-15 | AHS32 |
| NSX-20 |
AHS45 |
Расширяющий рычаг EXTENDED REACTION ARM
| Модель гайковерта | Модель адаптера | L | H | S |
|---|---|---|---|---|
| NSX-0,75 | NSX-0,75-EXT | 13,50 | 1,25 |
1,25 |
|
NSX-1 |
NSX-1-EXT | 13,50 | 1,25 | 1,25 |
|
NSX-1,5 |
NSX-1,5-EXT | 13,50 | 1,25 | 1,15 |
| NSX-2 | NSX-2-EXT | 19,80 | 1,54 | 1,90 |
|
NSX-4 |
NSX-4-EXT | 20,29 | 2,40 | 2,40 |
|
NSX-8 |
NSX-8-EXT |
20,85 |
2,52 | 3,03 |
|
NSX-16 |
NSX-16-EXT | 21,50 | 3,04 | 3,65 |
|
NSX-32 |
NSX-32-EXT | 22,28 | 3,95 | 4,52 |

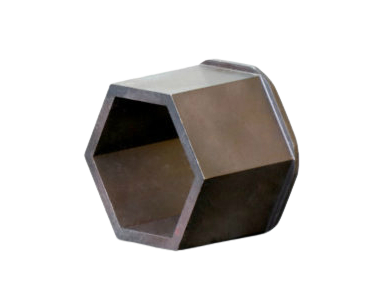

Шестигранник HEX REDUCER
| Модель гайковерта | Модель адаптера |
|---|---|
| NSX-0,75 | HR-0,75-#-# |
| NSX-1 | HR-1-#-# |
| NSX-2 | HR-1,5-#-# |
| NSX-3 | HR-2-#-# |
| NSX-5 | HR-4-#-# |
| NSX-7 | HR-8-#-# |
| NSX-11 | HR-16-#-# |
| NSX-15 | HR-32-#-# |
| NSX-20 | HR-45-#-# |
Лапка LOW POINT REACTION PADDLE
| Модель гайковерта | Модель адаптера | Диаметр | Длина |
|---|---|---|---|
| NSX-0,75 | NSX-0,75-RP | 2,73 | 0,65 |
|
NSX-1 |
NSX-1-ERP | 2,73 | 0,65 |
|
NSX-1,5 |
NSX-1,5-RP | 2,73 | 0,65 |
| NSX-2 | NSX-2-RP | 4,35 | 1,03 |
|
NSX-4 |
NSX-4-RP | 5,65 | 1,23 |
|
NSX-8 |
NSX-8-RP |
7,15 |
1,78 |
|
NSX-16 |
NSX-16-RP | 9,05 | 2,51 |
|
NSX-32 |
NSX-32-RP | 11,2 | 3,26 |
|
NSX-45 |
NSX-45-RP | 11,2 | 3,26 |
