| Страна производства | Австрия |
|---|---|
| Бренд | Pewag |
| Грузоподъемность | От 1.4 до 85 тонн |
| Материал | Высокопрочная легированная сталь |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Стандарт | EN 1677-4 |
| Класс прочности | 10 |

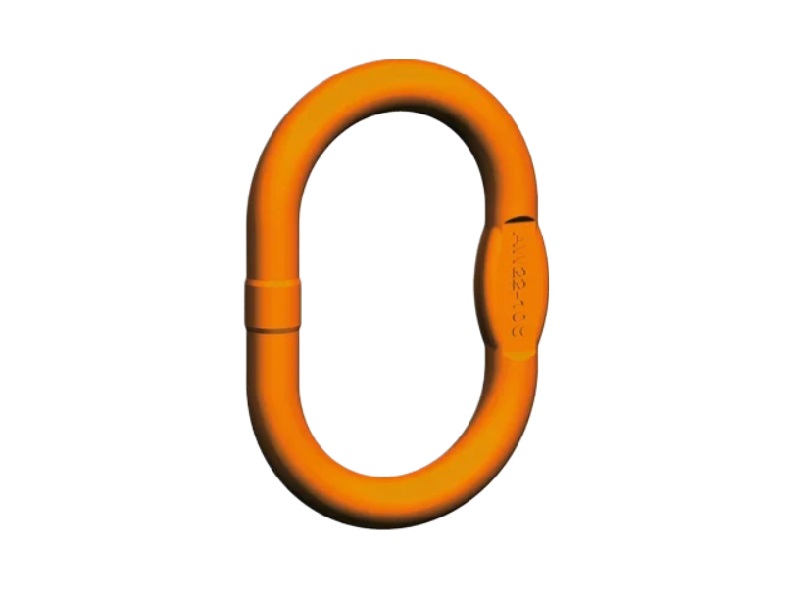

Cоединительное звено идеально подходит для стропов Pewag Connex и в качестве компонента сварной системы.
Совершенство от начала до конца. Используется в качестве соединительного звена для стропов I- и II-ветвей.
Для стропов III- и IV-ветвей может использоваться только в сочетании с переходными звеньями BW в узлах VW IV-ветвей.
См. таблицу для максимального размера крюка крана, указанного в DIN 15401 и DIN 15402. Изготовлено в соответствии с EN 1677-4 с механическими характеристиками для G10. Доступны сертификаты BG, маркировка CE и руководство по эксплуатации.

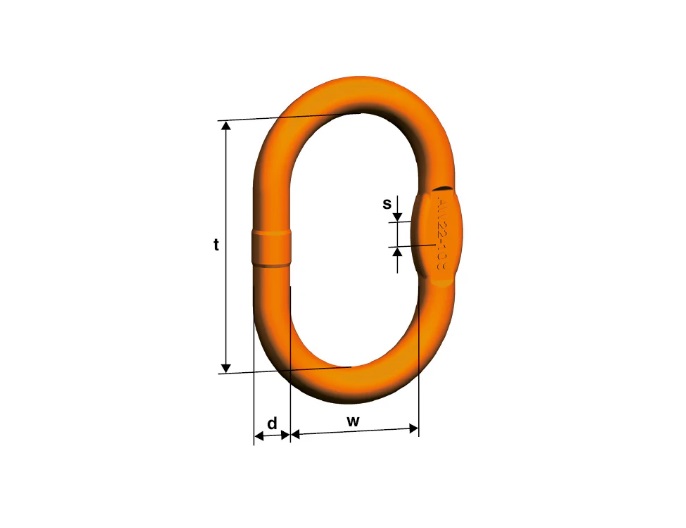

| Артикул | Г/П | d [mm] | t [mm] | w [mm] | s [mm] |
Вес [кг] |
|---|---|---|---|---|---|---|
| AW 10 | 1.40 | 10 | 80 | 50 | 10 | 0,14 |
| AW 13 | 2.30 | 13 | 110 | 60 | 10 | 0,34 |
| AW 16 | 3.50 | 16 | 110 | 60 | 14 | 0,53 |
| AW 18 | 5.00 | 19 | 135 | 75 | 14 | 0,92 |
| AW 22 | 7.60 | 23 | 160 | 90 | 17 | 1,60 |
| AW 26 | 10.00 | 27 | 180 | 100 | 20 | 2,46 |
| AW 32 | 14.00 | 33 | 200 | 110 | 26 | 4,14 |
| AW 36 | 25.10 | 36 | 260 | 140 | - | 6,22 |
| AW 45 | 30.80 | 45 | 340 | 180 | - | 12,82 |
| AW 50 | 40.00 | 50 | 350 | 190 | - | 16,55 |
| AW 56 | 64.00 | 60 | 400 | 200 | - | 27,01 |
| AW 72 | 85.00 | 70 | 460 | 250 | - | 45,00 |
