| Страна производства | Германия |
|---|---|
| Бренд | JDT (J.D. Theile) |
| Грузоподъемность | От 0,5 до 15 тонн |
| Материал | Высокопрочная сталь |
| Стандарты винта | DIN EN ISO 4014 (DIN 931) |
| Коэффициент запаса прочности | 4:1 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |

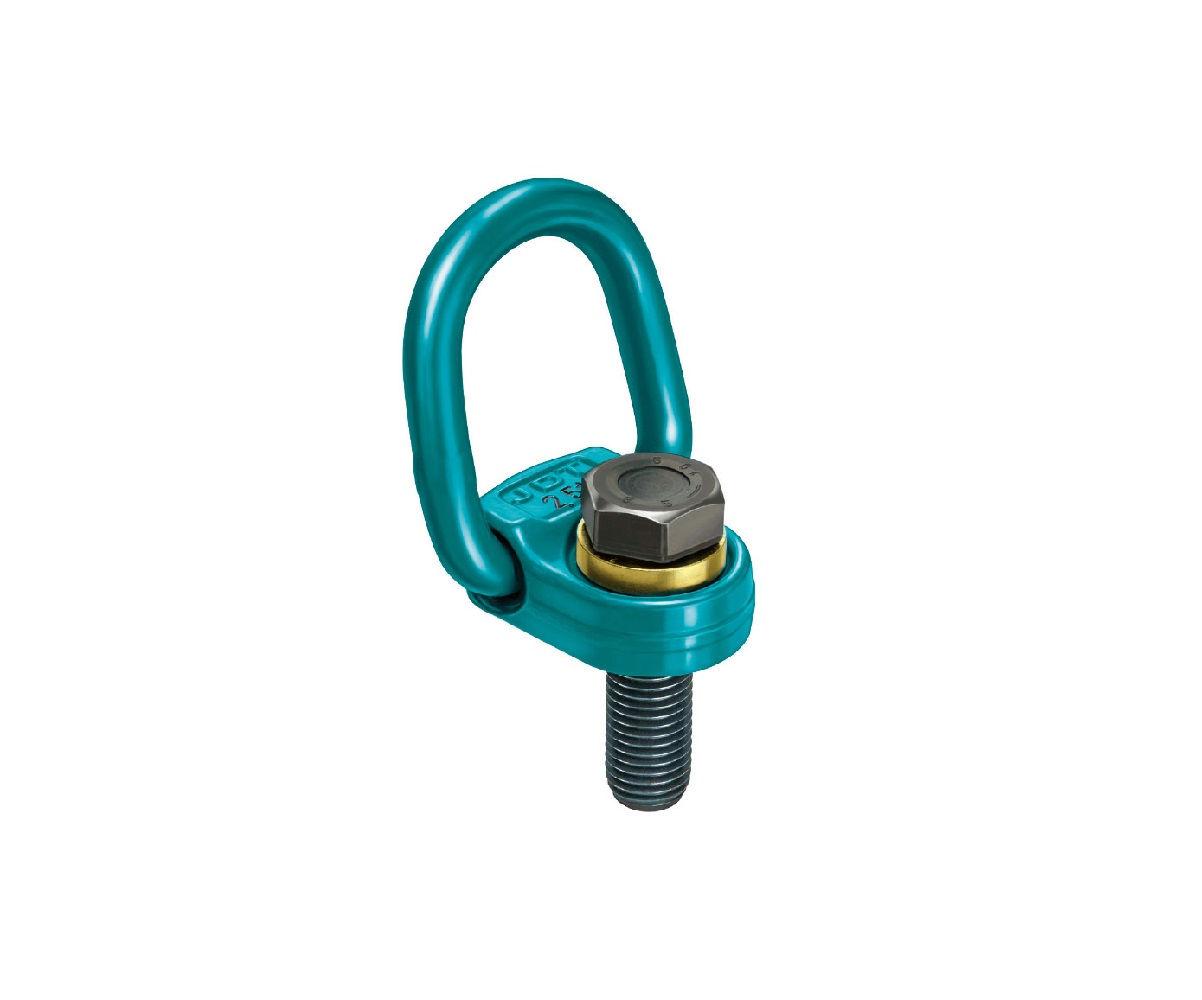

Грузовая петля JDT серии FP — это вертлюжная резьбовая петля (такелажная точка) от производителя JDT. Она предназначена для подъёма и перемещения грузов, обеспечивает возможность поворота и вращения в разных направлениях. Изделие выполнено из высокопрочной стали десятого прочности.
Преимущества
- Запас прочности 4:1 защищает от разрушения во всех направлениях действия нагрузки;
- Является идеально плоским изделием;
- Возможность поворота на 180º и вращения относительно оси на 360º;
- Допустимый рабочий диапазон натяжного звена составляет 110º;
- Имеет автоматически запорное звено.

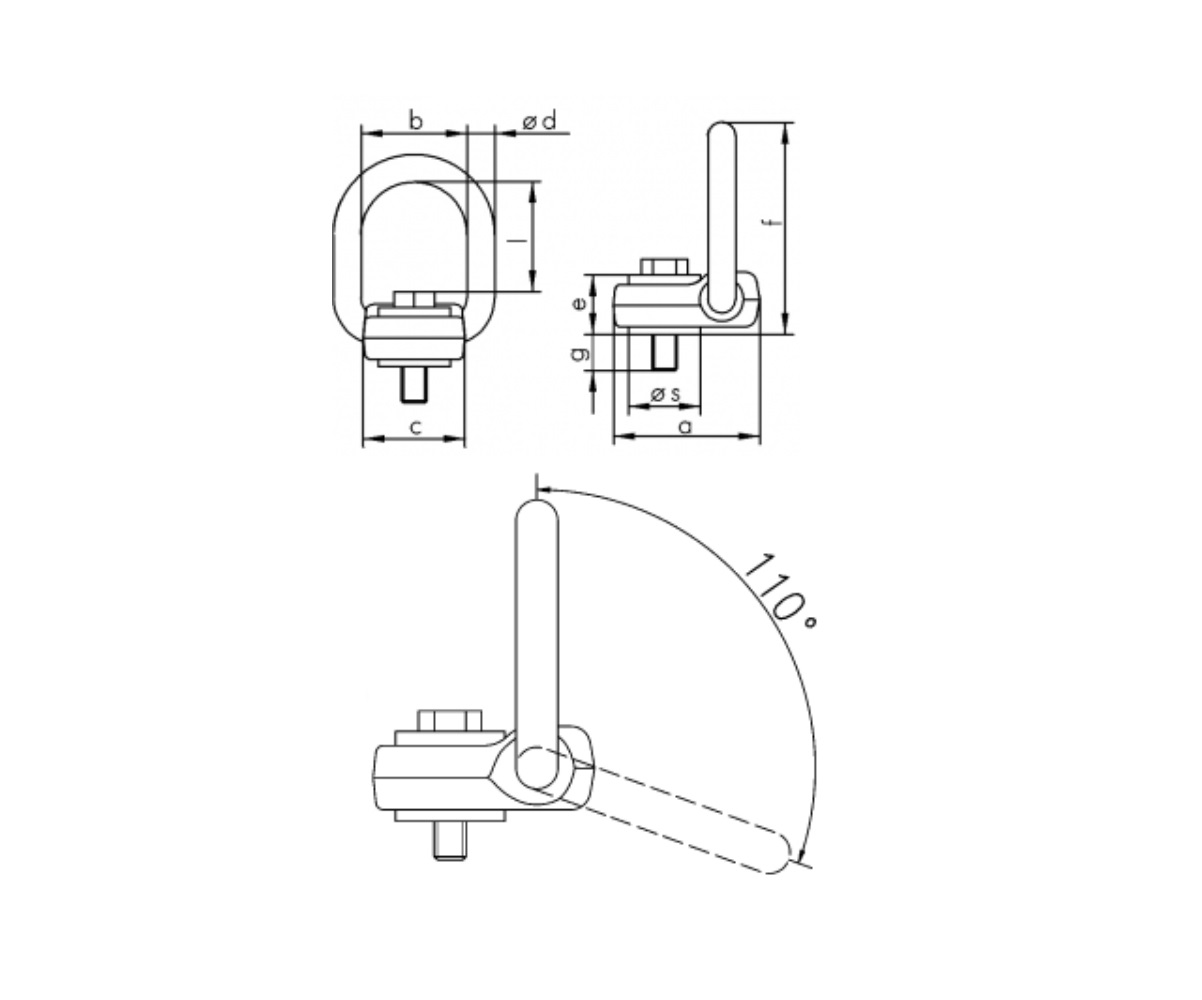

Технические характеристики
| Наименование |
Винт JDT [мм] |
Крутящий момент затяжки [Нм] |
a [мм] |
b [мм] |
c [мм] |
d [мм] |
e [мм] |
f [мм] |
g [мм] |
l [мм] |
Ø s [мм] |
Вес [кг] |
Артикул |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FP 0,5 | M 10х40 | 40 | 69 | 50 | 48 | 13 | 28 | 100 | 12 | 52 | 34 | 0,71 | 0381100000 |
| FP 0,8 | M 12х45 | 65 | 69 | 50 | 48 | 13 | 28 | 100 | 17 | 51 | 34 | 0,73 | 0381101000 |
| FP 1,5 | M 16х55 | 160 | 69 | 50 | 48 | 13 | 28 | 100 | 27 | 49 | 34 | 0,77 | 0381101500 |
| FP 2,5 | M 20х70 | 250 | 69 | 50 | 48 | 13 | 28 | 100 | 42 | 46 | 34 | 0,86 | 0381102000 |
| FP 4-S | M 24х80 | 300 | 69 | 50 | 48 | 13 | 28 | 100 | 50 | 42 | 34 | 0,98 | 0381104100 |
| FP 4 | M 24х80 | 300 | 104 | 76 | 72 | 18 | 30 | 147 | 41 | 74 | 58 | 2,5 | 0381104000 |
| FP 5 | M 27х90 | 400 | 104 | 76 | 72 | 18 | 39 | 147 | 51 | 72 | 58 | 2,63 | 0381105000 |
| FP 6 | M 30х90 | 500 | 104 | 76 | 72 | 18 | 39 | 147 | 51 | 70 | 58 | 2,74 | 0381106000 |
| FP 8 | M 36х100 | 600 | 104 | 76 | 72 | 18 | 43 | 147 | 57 | 62 | 58 | 3,15 | 0381108000 |
| FP 10 | M 42х110 | 1000 | 160 | 107 | 99 | 34,5 | 65,5 | 236 | 44,5 | 110 | 90 | 10,4 | 0381110000 |
| FP 15 | M 48х120 | 2000 | 160 | 107 | 99 | 34,5 | 65,5 | 236 | 54,4 | 106 | 90 | 11,0 | 0381115000 |
