| Страна производства | Германия |
|---|---|
| Бренд | JDT (J.D. Theile) |
| Грузоподъемность | От 0,5 до 5 тонн |
| Материал | Высокопрочная сталь |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Коэффициент запаса прочности | 4:1 |

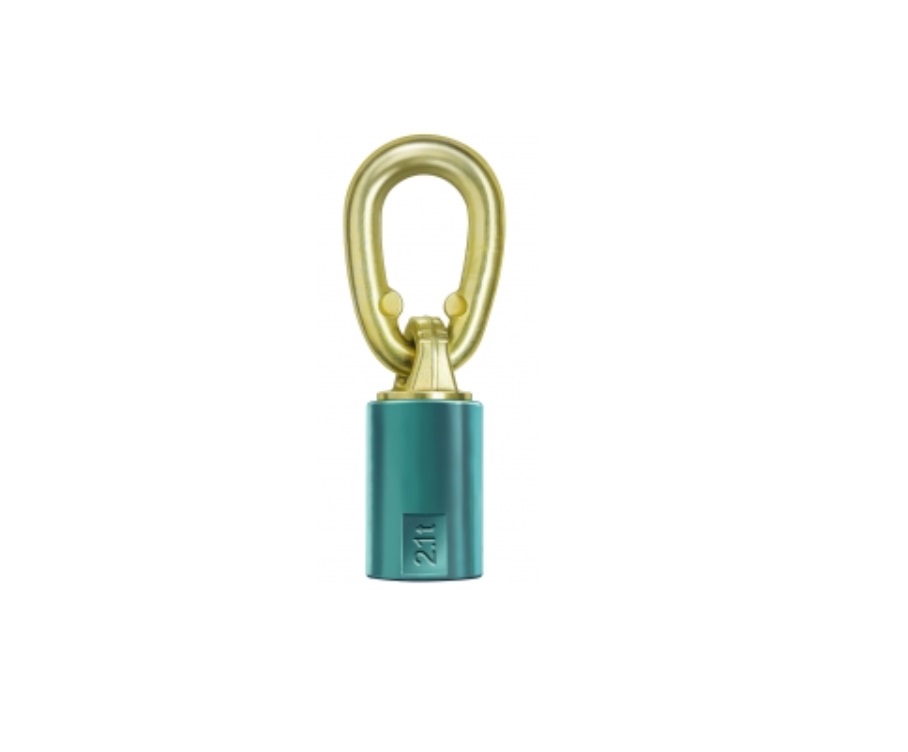

Вертлюжная петля JDT TP-F - это рым-болт с шарикоподшипником, оснащенный внутренней резьбой. THEIPA Point - F — это самое прогрессивное поколение вертлюжных петель компании JDT грузоподъемностью до 40 тонн. Технологические свойства материала ENORM 10 позволили компании JDT в очередной раз увеличить грузоподъемность новых вертлюжных петель THEIPA Point в том числе и в сегменте тяжелых грузов
Преимущества
- Данный вид вертлюга с внутренней резьбой;
- Длина резьбы составляет 1,25 x d;
- Указанная на маркировке WLL применяется при 90º крепления груза;
- В качестве соединительных элементов допускаются болты классом качества 10.9;
- Различные типы резьбы и длины могут поставляться по запросу.

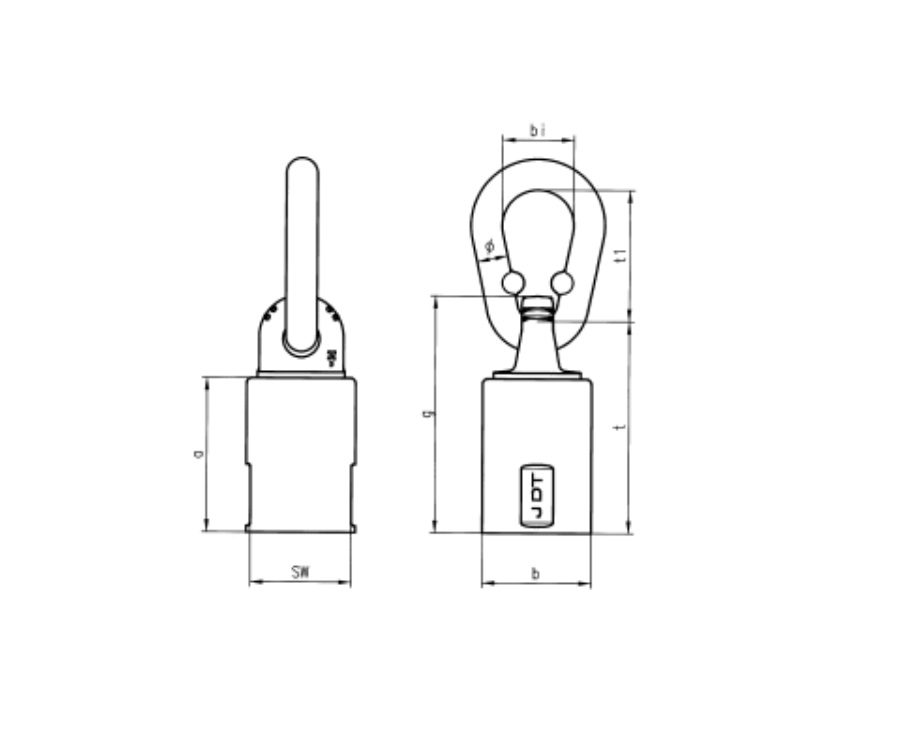

Технические характеристики
| Наименование |
Тип резьбы d×e [мм] |
Крутящий момент затяжки [Нм] |
Шаг резьбы DIN 13 |
a [мм] |
Ø b [мм] |
g [мм] |
SW [мм] |
t [мм] |
Звено Ø×t1×bi [мм] |
Вес [кг] |
Артикул |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TP-F 0,5 | M 12х15 | 15 - 40 | 1,75 | 45 | 36,5 | 73 | 34 | 66 | 13х55х32 | 0,61 | 0381800000 |
| TP-F 1 | M 16х20 | 45 - 130 | 2 | 52 | 36,5 | 80 | 34 | 73 | 13х55х32 | 0,65 | 0381801000 |
| TP-F 1,7 | M 20х25 | 100 - 170 | 2,5 | 66 | 52 | 106 | 46 | 95 | 16х70х34 | 1,5 | 0381802000 |
| TP-F 2,1 | M 24х30 | 190 - 280 | 3 | 80 | 57 | 120 | 50 | 108 | 18х85х45 | 2,12 | 0381804000 |
| TP-F 3,2 | M 30х40 | 230 - 400 | 3,5 | 94 | 70 | 148 | 65 | 131 | 20х86х46 | 3,7 | 0381806000 |
| TP-F 5 | M 36х45 | 270 - 600 | 4 | 107 | 80 | 164 | 75 | 145 | 23х155х60 | 5,75 | 0381808000 |
