| Страна производства | Германия |
|---|---|
| Бренд | RUD |
| Грузоподъемность | От 1,5 до 16 тонн |
| Материал | Высокопрочная сталь 10 класса прочности |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Примечание | Выступы на приварном блоке обеспечивают необходимый зазор для корневого шва. |

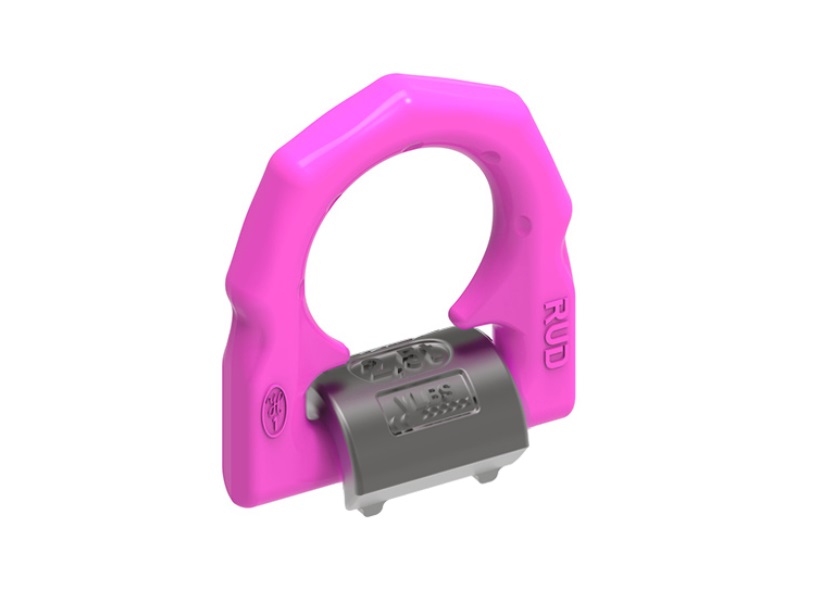

Грузовая приварная петля RUD VLBS - это грузоподъёмная такелажная точка из высокопрочной стали 10 класса. Изделие имеет усовершенствованную форму петли для улучшения опоры при боковых нагрузках и защиту стопорной пружины.
Стопорная пружина предотвращает появление шума и удерживает петлю в требуемом положении. Это упрощает застроповку грузозахватными приспособлениями. Выступы на приварном блоке обеспечивают необходимый зазор для корневого шва.
Простой и надежный технологический процесс позиционирования для сварки благодаря преварительно смонтированному изделию, состоящему из грузоподъемного кольца и приварного блока. Простая покраска в за счет фиксации петли.

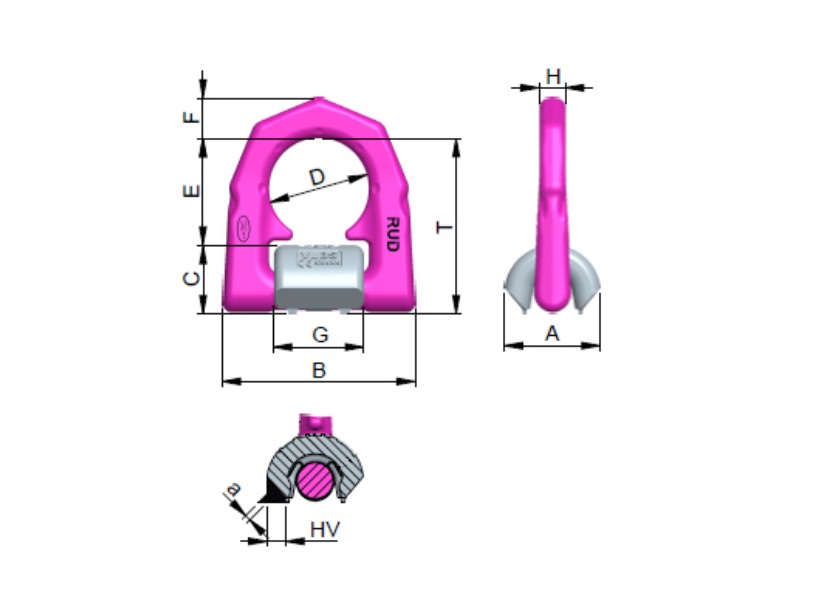

Технические характеристики
| Тип |
Г/П [Т] |
T [мм] |
A [мм] |
B [мм] |
C [мм] |
D [мм] |
E [мм] |
F [мм] |
G [мм] |
H [мм] |
Сварной шов HV+ |
Вес [кг] |
Артикул со стопорной пружиной |
Артикул без стопорной пружины |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VLBS(-U) 1,5t | 1,5 | 65 | 33 | 66 | 25 | 38 | 40 | 14 | 33 | 14 | HV5+a3 | 0,35 | 7993035 | 7993115 |
| VLBS(-U) 2,5t | 2,5 | 75 | 38 | 77 | 28 | 45 | 47 | 16 | 40 | 16 | HV7+a3 | 0,53 | 7994830 | 7995346 |
| VLBS(-U) 4t | 4 | 83 | 42 | 87 | 31 | 51 | 52 | 18 | 46 | 16 | HV8+a3 | 0,76 | 7993036 | 7993116 |
| VLBS(-U) 6,7t | 6,7 | 117 | 61 | 115 | 44 | 67 | 73 | 24 | 60 | 22 | HV12+a4 | 1,9 | 7993037 | 7993117 |
| VLBS(-U) 10t | 10 | 126 | 75 | 129 | 55 | 67 | 71 | 26,5 | 60 | 26 | HV16+a4 | 2,9 | 7993040 | 7993118 |
| VLBS(-U) 16t | 16 | 176 | 96 | 192 | 70 | 100 | 106 | 40 | 90 | 26 | HV25+a6 | 7,12 | 7906640 | 7993041 |
