| Страна производства | Германия |
|---|---|
| Бренд | RUD |
| Грузоподъемность | От 0,63 до 20 тонн |
| Материал | Высокопрочная сталь 10 класса прочности |
| Резьба | Метрическая, UNC |
| Коэффициент запаса прочности | 4:1 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Примечание | Петля устанавливается в направлении действия нагрузки |

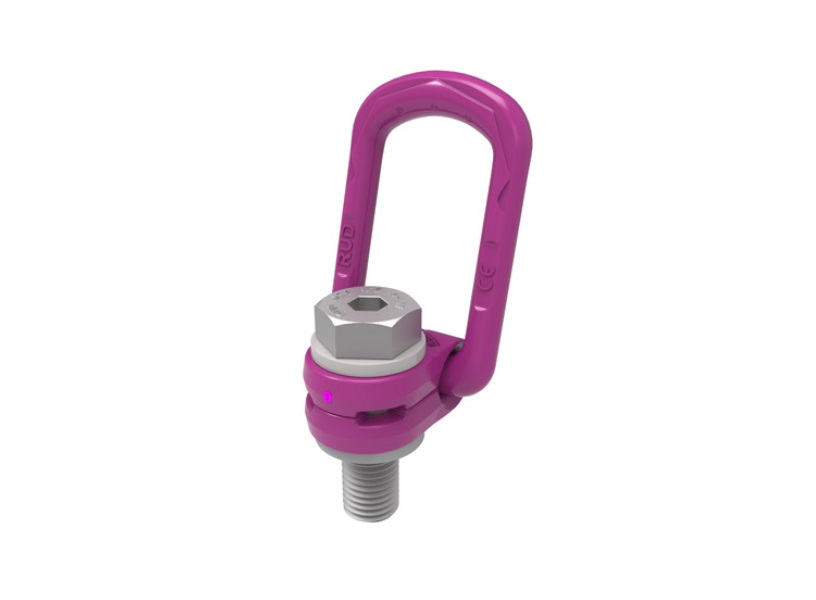

Грузовая петля RUD VLBG PLUS - это откидная петля, выдерживающая нагрузку во всех направлениях. В отличие от VLBG, VLBG PLUS имеет увеличенную грузоподъёмность. Петля должна быть установлена в направлении действия нагрузки и свободно вращаться. Запрещено опирать петлю на углы. Не предназначена для вращательных движений под нагрузкой.
Материал в месте закрепления мин. St 37 (1.0037). Для легких сплавов, цветных металлов и чугуна резьбовое соединение должно быть выбрано таким образом, чтобы грузоподъемность резьбы соответствовала требованиям, применяемым к материалу в месте закрепления! Крепление осуществляется на ровной поверхности. Глухие отверстия должны быть просверлены таким образом, чтобы было обеспечено полное прилегание такелажной точки к плоскости прикручиваемой поверхности.
При продолжительной эксплуатации винт такелажной точки должен быть затянут при моменте затяжки в 30 Нм (+/-10%). Такелажная точка RUD VLBG должна вращаться на 360° в затянутом состоянии.

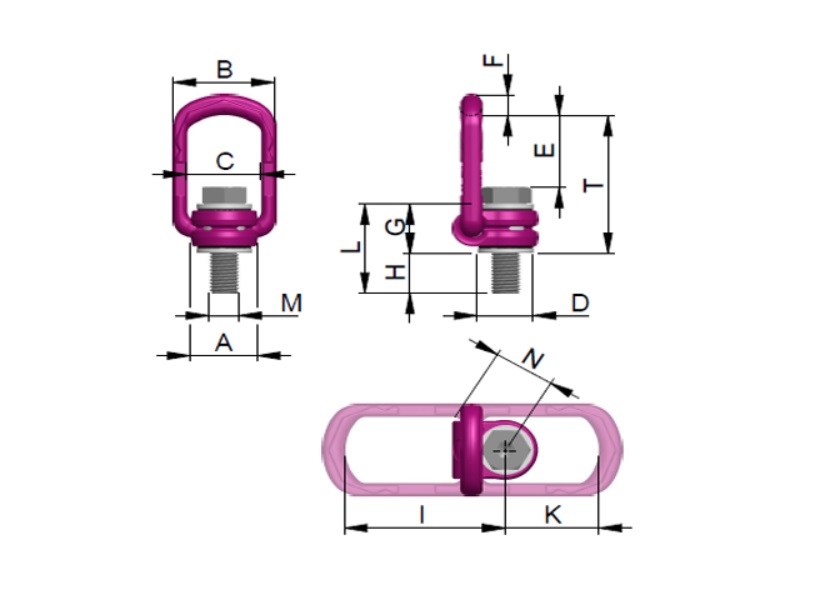

Технические характеристики
| Модель |
Г/П [т] |
T [мм] |
A [мм] |
B [мм] |
C [мм] |
D [мм] |
E [мм] |
F [мм] |
G [мм] |
H [мм] |
I [мм] |
K [мм] |
L [мм] |
M [мм] |
N [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VLBG-PLUS 0.63t M8 | 0,63 | 75 | 30 | 54 | 34 | 24 | 40 | 10 | 29 | 11 | 75 | 45 | 40 | 8 | 32 | 0,30 |
| VLBG-PLUS 0.9t M10 | 0,9 | 75 | 30 | 54 | 34 | 24 | 39 | 10 | 29 | 15 | 75 | 45 | 44 | 10 | 32 | 0,31 |
| VLBG-PLUS 1.35t M12 | 1,35 | 75 | 32 | 54 | 34 | 26 | 38 | 10 | 29 | 18 | 75 | 45 | 47 | 12 | 32 | 0,34 |
| VLBG-PLUS 2t M16 | 2 | 85 | 33 | 56 | 36 | 30 | 39 | 13,5 | 36 | 22 | 86 | 47 | 58 | 16 | 38 | 0,55 |
| VLBG-PLUS 3.5t M20 | 3,5 | 110 | 50 | 82 | 54 | 45 | 55 | 16,5 | 43 | 32 | 113 | 64 | 75 | 20 | 48 | 1,3 |
| VLBG-PLUS 4.5t M24 | 4,5 | 125 | 50 | 82 | 54 | 45 | 67 | 18 | 43 | 37 | 130 | 78 | 80 | 24 | 48 | 1,4 |
| VLBG-PLUS 6.7t M30 | 6,7 | 147 | 60 | 103 | 65 | 60 | 67 | 22,5 | 61 | 49 | 151 | 80 | 110 | 30 | 67 | 3,22 |
| VLBG-PLUS 8t M36 | 8 | 197 | 77 | 122 | 82 | 70 | 97 | 26,5 | 77 | 63 | 205 | 110 | 140 | 36 | 87 | 6 |
| VLBG-PLUS 10t M42 | 10 | 197 | 77 | 122 | 82 | 70 | 94 | 26,5 | 77 | 73 | 205 | 110 | 150 | 42 | 70 | 6,6 |
| VLBG-PLUS 15t M42 | 15 | 222 | 95 | 156 | 100 | 85 | 109 | 36 | 87 | 63 | 230 | 130 | 150 | 42 | 100 | 10,9 |
| VLBG-PLUS 20t M48 | 20 | 222 | 95 | 156 | 100 | 95 | 105 | 36 | 87 | 73 | 230 | 130 | 160 | 48 | 100 | 11,6 |
