| Страна производства | Германия |
|---|---|
| Бренд | RUD |
| Грузоподъемность | От 4 до 50 тонн |
| Материал | Высокопрочная сталь 10 класса прочности |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Примечание | Сварка должна производиться только аттестованными сварщиками. Выступы на приварном блоке обеспечивают необходимый зазор для корневого шва |

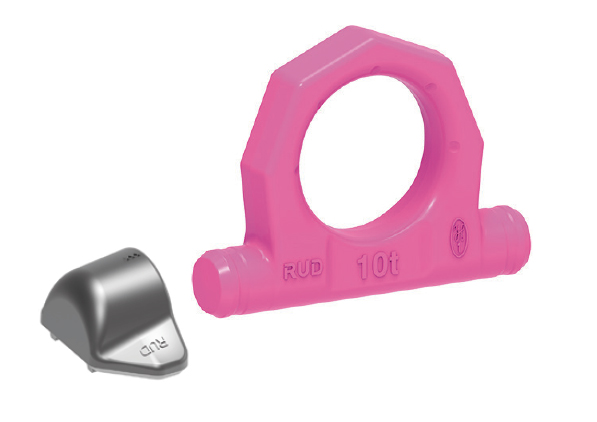

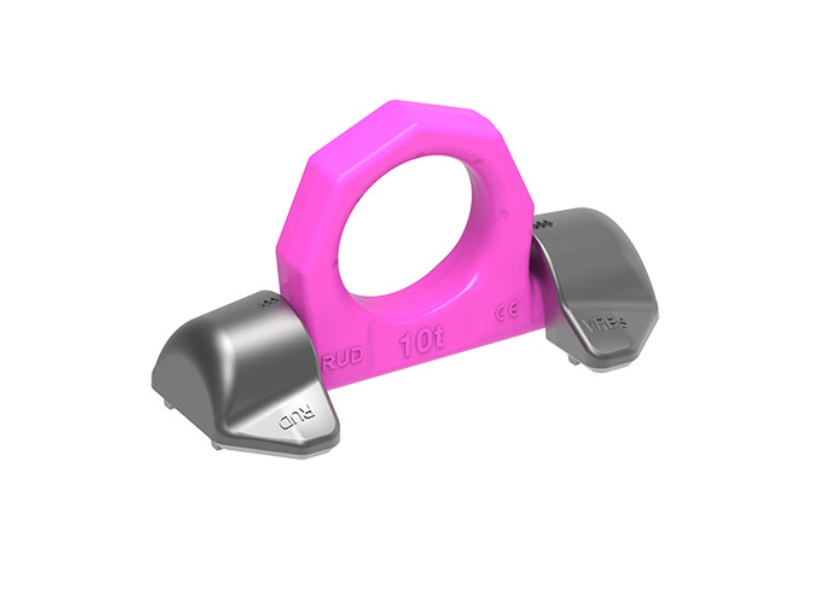

Кольцевая приварная петля RUD VRBS/VRBS-FIX - это грузоподъёмная такелажная точка с двумя приварными блоками. Распределение нагрузки производится за счет крепления в нескольких точках. Кольцевая часть петли в приваренном состоянии откидывается на 180°.
Допускается нагрузка под углом 90° в плоскости кольца. Выступы на приварном блоке обеспечивают необходимый зазор для корневого шва. Кованый приварной блок изготовлен из хорошо свариваемого материала.

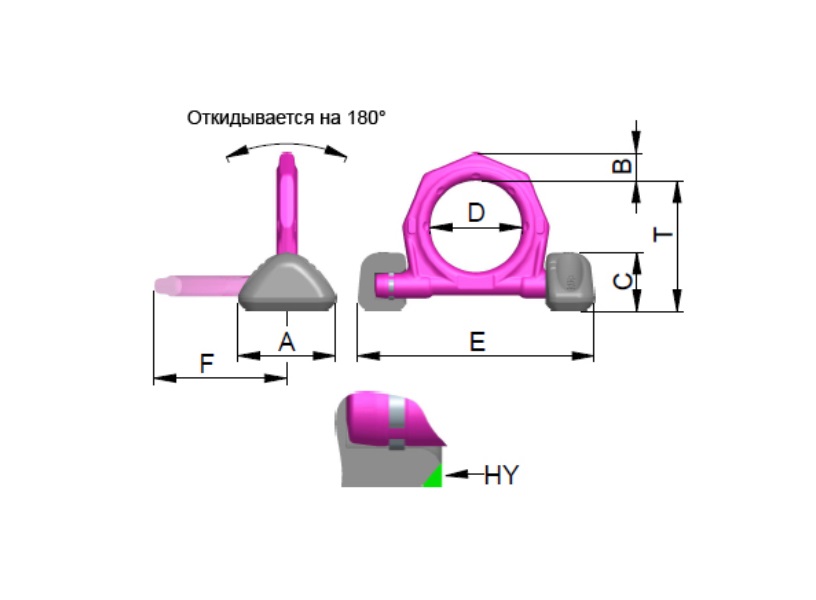

Технические характеристики
| Тип |
Г/П [Т] |
T [мм] |
А [мм] |
В [мм] |
C [мм] |
D [мм] |
E [мм] |
F [мм] |
Вес [кг] |
Артикул |
|---|---|---|---|---|---|---|---|---|---|---|
| VRBS 4 | 4 | 65 | 62 | 14 | 28 | 48 | 135 | 71 | 0,77 | 7992488 |
| VRBS 6,7 | 6,7 | 84 | 88 | 20 | 39 | 60 | 170 | 92 | 1,64 | 7992489 |
| VRBS 10 | 10 | 95 | 100 | 22 | 46 | 65 | 195 | 100 | 2,62 | 7992490 |
| VRBS 16 | 16 | 127 | 130 | 30 | 57 | 90 | 263 | 134 | 5,53 | 7992491 |
| VRBS 31,5 | 31,5 | 178 | 160 | 42 | 78 | 130 | 373 | 195 | 15,6 | 60267 |
| VRBS 50 | 50 | 313 | 240 | 70 | 120 | 230 | 620 | 340 | 54,1 | 56834 |

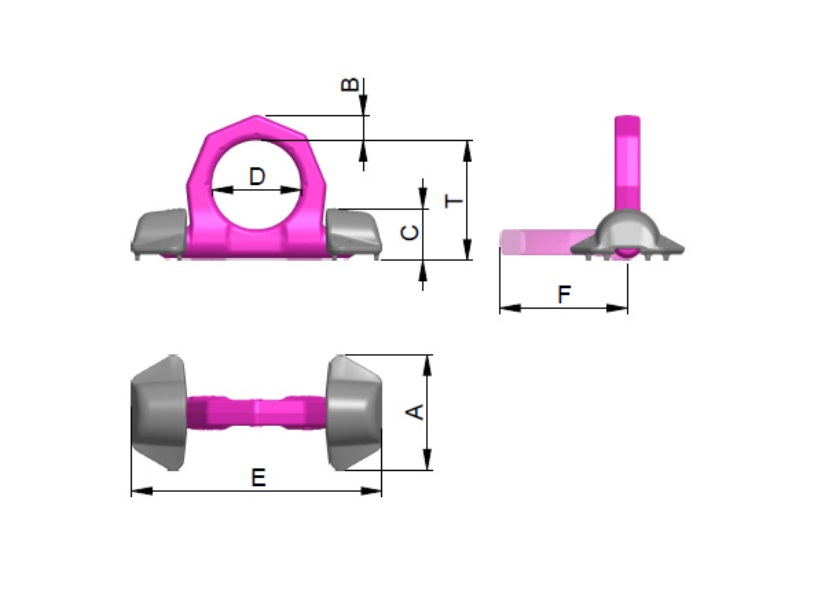

| Тип |
Г/П [Т] |
T [мм] |
А [мм] |
В [мм] |
С [мм] |
D [мм] |
E [мм] |
F [мм] |
Вес [кг] |
Артикул |
|---|---|---|---|---|---|---|---|---|---|---|
| VRBS-FIX-4t | 4 | 74 | 60 | 14 | 39 | 48 | 132 | 69 | 0,94 | 7999019 |
| VRBS-FIX-6,7t | 6,7 | 97 | 88 | 20 | 50 | 60 | 167 | 91 | 2,24 | 7999020 |
| VRBS-FIX-10t | 10 | 108 | 100 | 22 | 60 | 65 | 191 | 100 | 3,72 | 7999021 |
| VRBS-FIX-16t | 16 | 140 | 130 | 30 | 72 | 90 | 267 | 134 | 8,23 | 7999301 |
| VRBS-FIX-31,5t | 31,5 | 202 | 160 | 42 | 99 | 130 | 366 | 195 | 18,36 | 7999302 |
| VRBS-FIX-50t | 50 | 330 | 246 | 70 | 148 | 230 | 596 | 335 | 64,70 | 7906272 |
| VRBS-FIX-100t | 100 | 390 | 320 | 97 | 195 | 250 | 763 | 392 | 148,2 | 7906273 |
