| Страна производства | Германия |
|---|---|
| Бренд | RUD |
| Грузоподъемность | От 100 кг до 12 тонн |
| Материал | Кованый, высокопрочный, подверженный термообработке материал (1.6541) |
| Резьба | Метрическая, UNC |
| Коэффициент запаса прочности | 4:1 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Примечание | При эксплуатации винт должен быть надежно затянут. Рым-болт VRS должен вращаться на 360° в затянутом состоянии. |

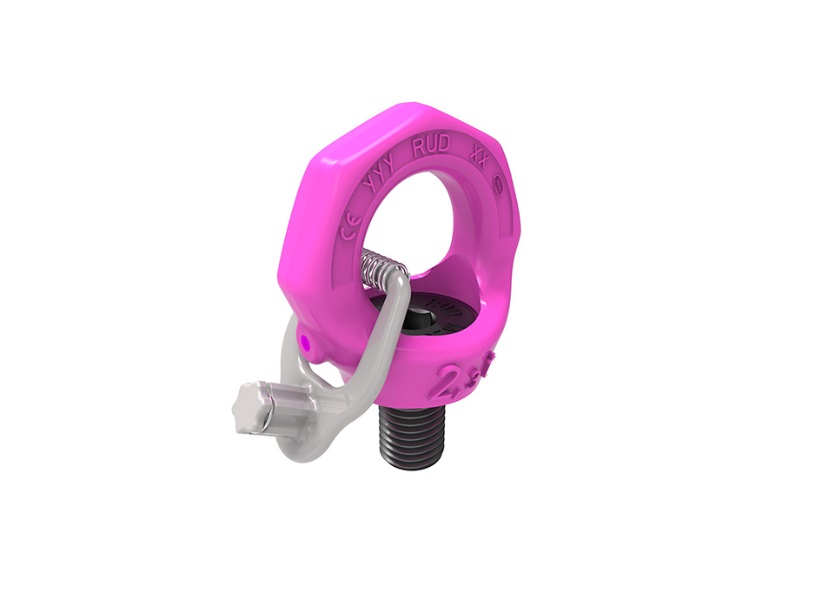

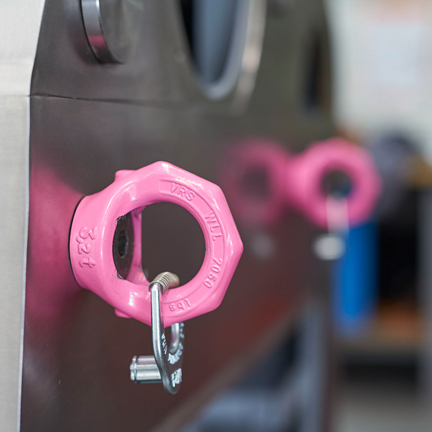

Рым-болт поворотный RUD StarPoint VRS - это высокопрочный рым-болт 10 класса прочности. Изделие имеет форму звезды – четкое отличие от рым-болтов DIN 580, четкое указание грузоподъемности при наиболее неблагоприятной нагрузке F (запрещено для рым-болтов DIN 580).

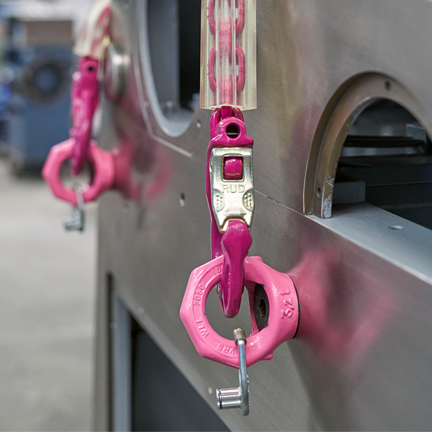

Материал в месте монтажа должен быть рассчитан на возникающие нагрузки и воспринимать эти нагрузки без возникновения деформаций. Крепление осуществляется на ровной поверхности. Глухие отверстия должны быть просверлены таким образом, чтобы было обеспечено полное прилегание винта такелажной точки к плоскости прикручиваемой поверхности. Материал в месте закрепления мин. St 37 (1.0037). Для легких сплавов, цветных металлов и чугуна резьбовое соединение должно быть выбрано таким образом, чтобы грузоподъемность резьбы соответствовала требованиям, применяемым к материалу в месте закрепления!

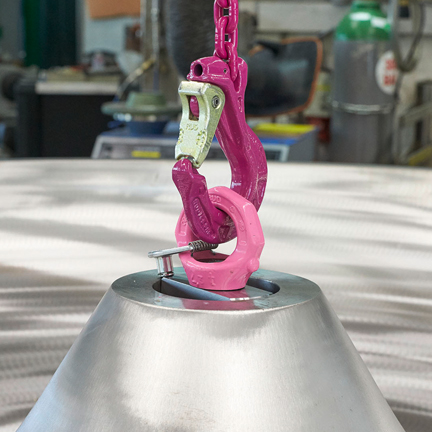

Примечание: Перед эксплуатацией рым-болт VRS необходимо установить в направлении действия нагрузки.

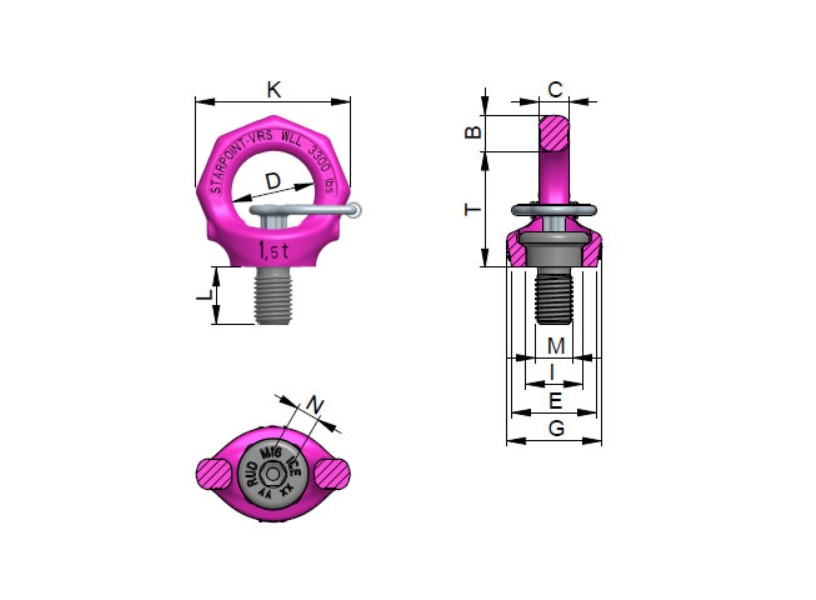

Технические характеристики
| Модель |
Г/П [т] |
Вес [кг] |
T [мм] |
В [мм] |
С [мм] |
D [мм] |
E [мм] |
G [мм] |
К [мм] |
L [мм] |
M [мм] |
N [мм] |
I [мм] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| С метрической резьбой | |||||||||||||
| VRS-M6 | 0,1 | 0,1 | 27 | 9 | 7 | 20 | 23 | 28 | 37 | 9 | M6 | 6 | 13 |
| VRS-M8 | 0,4 | 0,2 | 34 | 11 | 9 | 25 | 25 | 28 | 47 | 12 | M8 | 6 | 14 |
| VRS-M10 | 0,4 | 0,1 | 34 | 11 | 9 | 25 | 25 | 28 | 47 | 15 | M10 | 6 | 14 |
| VRS-M12 | 0,75 | 0,2 | 42 | 13 | 10 | 30 | 30 | 34 | 56 | 18 | M12 | 8 | 18 |
| VRS-M14 | 0,75 | 0,2 | 42 | 13 | 10 | 30 | 30 | 34 | 56 | 18 | M14 | 8 | 20 |
| VRS-M16 | 1,5 | 0,3 | 49 | 15 | 14 | 35 | 35 | 40 | 65 | 24 | M16 | 10 | 22 |
| VRS-M18 | 1,5 | 0,3 | 49 | 15 | 14 | 35 | 35 | 40 | 65 | 24 | M18 | 10 | 24 |
| VRS-M20 | 2,3 | 0,5 | 57 | 17 | 16 | 40 | 40 | 50 | 75 | 30 | M20 | 12 | 28 |
| VRS-M22 | 2,3 | 0,5 | 57 | 17 | 16 | 40 | 40 | 50 | 75 | 30 | M22 | 12 | 28 |
| VRS-M24 | 3,2 | 0,9 | 69 | 21 | 19 | 48 | 48 | 60 | 90 | 36 | M24 | 14 | 33 |
| VRS-M27 | 3,2 | 1 | 69 | 21 | 19 | 48 | 48 | 60 | 90 | 36 | M27 | 14 | 33 |
| VRS-M30 | 4,5 | 1,5 | 86 | 26 | 24 | 60 | 60 | 75 | 112 | 45 | M30 | 17 | 42 |
| VRS-M33 | 4,5 | 1,8 | 86 | 26 | 24 | 60 | 60 | 75 | 112 | 45 | M33 | 17 | 42 |
| VRS-M36 | 7 | 3,3 | 103 | 32 | 29 | 72 | 75 | 90 | 135 | 54 | M36 | 22 | 50 |
| VRS-M42 | 9 | 4,6 | 120 | 38 | 34 | 82 | 85 | 105 | 158 | 63 | M42 | 24 | 58 |
| VRS-M48 | 12 | 7,0 | 137 | 43 | 38 | 94 | 100 | 120 | 180 | 72 | M48 | 27 | 66 |
| С дюймовой резьбой UNC | |||||||||||||
| VRS-1/4"-20UNC | 0,1 | 0,2 | 27 | 9 | 7 | 20 | 23 | 28 | 37 | 9 | 1/4"-20UNC | 6 | 13 |
| VRS-7/16"-14UNC | 0,4 | 0,1 | 34 | 11 | 9 | 25 | 25 | 28 | 47 | 15 | 7/16"-14UNC | 6,5 | 15 |
| VRS-3/8"-16UNC | 0,4 | 0,1 | 34 | 11 | 9 | 25 | 25 | 28 | 47 | 15 | 3/8"-16UNC | 6,5 | 15 |
| VRS-1/2"-13UNC | 0,75 | 0,2 | 42 | 13 | 10 | 30 | 30 | 34 | 56 | 19 | 1/2"-13UNC | 7,9 | 18 |
| VRS-5/8"-11UNC | 1,5 | 0,3 | 49 | 15 | 14 | 35 | 35 | 40 | 65 | 24 | 5/8"-11UNC | 9,5 | 22 |
| VRS-3/4"-10UNC | 2,3 | 0,5 | 57 | 17 | 16 | 40 | 40 | 50 | 75 | 30 | 3/4"-10UNC | 12,7 | 27,5 |
| VRS-7/8"-9UNC | 2,3 | 0,6 | 57 | 17 | 16 | 40 | 40 | 50 | 75 | 33 | 7/8"-9UNC | 12,7 | 27,5 |
| VRS-1"-8UNC | 3,2 | 0,9 | 69 | 21 | 19 | 48 | 48 | 60 | 90 | 38 | 1"-8UNC | 14,3 | 33 |
| VRS-1 1/4"-7UNC | 4,5 | 1,7 | 86 | 26 | 24 | 60 | 60 | 75 | 112 | 48 | 1 1/4"-7UNC | 19,1 | 41,5 |
| VRS-1 1/2"-6UNC | 7 | 2,9 | 103 | 32 | 29 | 72 | 75 | 90 | 135 | 54 | 1 1/2"-6UNC | 22,2 | 49,5 |
| VRS-1 3/4"-5UNC | 9 | 4,6 | 120 | 38 | 34 | 82 | 85 | 105 | 158 | 63 | 1 3/4"-5UNC | 25,4 | 58 |
| VRS-2"-4,5UNC | 12 | 7,0 | 137 | 43 | 38 | 94 | 100 | 120 | 180 | 72 | 2"-4,5UNC | 29 | 66 |
