| Страна производства | Германия |
|---|---|
| Бренд | RUD |
| Грузоподъемность | От 6 до 40 тонн |
| Материал | Высокопрочная сталь 10 класса прочности |
| Резьба | Метрическая, UNC |
| Коэффициент запаса прочности | 4:1 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Примечание | VWBG не предназначена для продолжительных вращательных движений под предельной нагрузкой. |

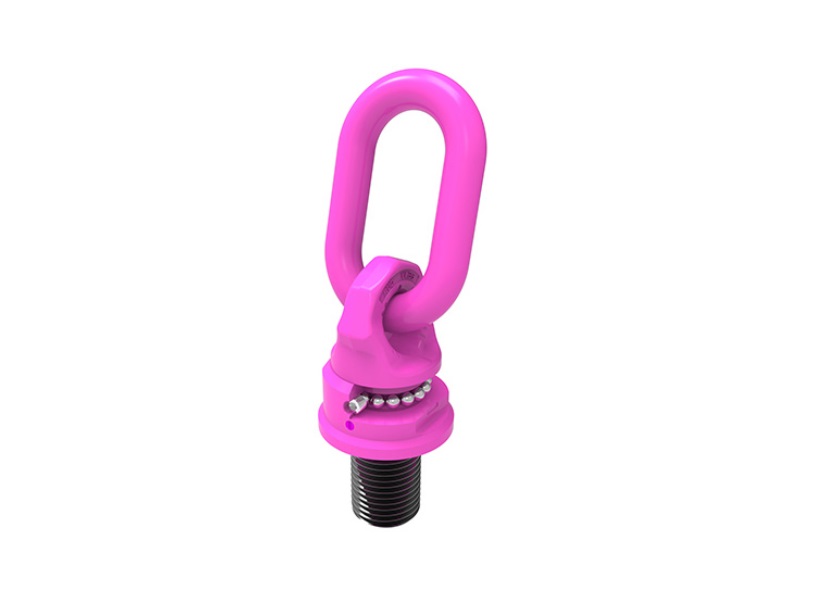

Вертлюжная петля RUD VWBG - это такелажная точка, предназначенная для подъема, вращения и поворачивания грузов. Изделие имеет четырехкратный запас прочности. Такелажная точка RUD VWBG не предназначена для вращения под углом 90° относительно оси резьбового отверстия под предельной нагрузкой. Не предназначена для продолжительных вращательных движений под предельной нагрузкой.
При использовании такелажной точки для подъема груза один раз достаточно затянуть винт гаечным ключом DIN 895 / DIN 894 вручную без использования удлинителей. Плоскость (D) такелажной точки VWBG должна плотно прилегать к поверхности груза без использования дополнительных шайб. При продолжительной эксплуатации винт такелажной точки должен быть затянут при моменте затяжки в 10 Нм.
VWBG не предназначена для продолжительных вращательных движений под предельной нагрузкой.

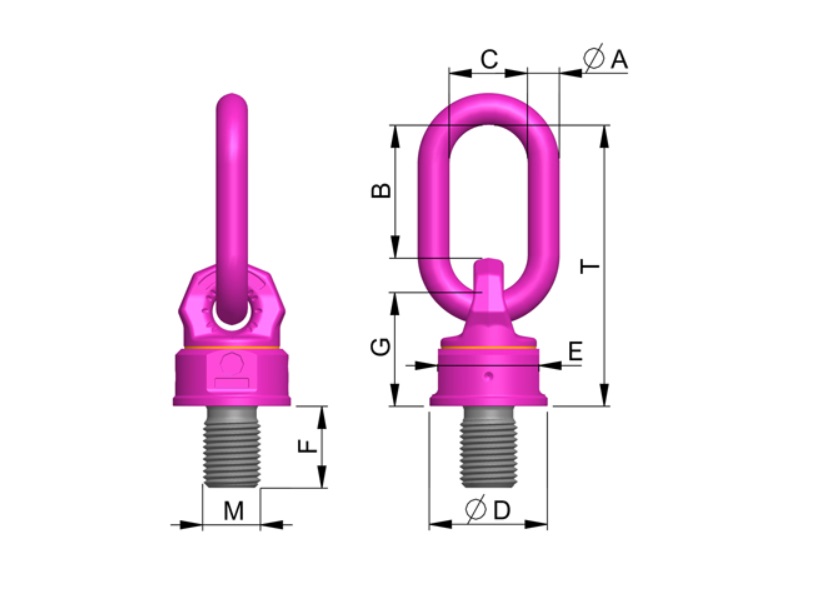

Технические характеристики
| Наименование |
Г/П [Т] |
А [мм] |
В [мм] |
С [мм] |
D [мм] |
Т [мм] |
F [мм] |
F Vario [мм] |
G [мм] |
M [мм] |
К [мм] |
Вес [кг] |
Артикул |
Артикул 2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VWBG 6(7,5) M33 | 6 | 23 | 86 | 50 | 90 | 208 | 50 | 30-300 | 94 | M33 | 80 | 5.6 | 8600150 | 8600150 |
| VWBG 8(10) M36 | 8 | 23 | 86 | 50 | 90 | 208 | 54 | 36-300 | 94 | M36 | 80 | 4.7 | 7999059 | 8600451 |
| VWBG 12(13) M42 | 12 | 26 | 111 | 65 | 98 | 234 | 63 | 42-300 | 95 | M42 | 85 | 6.1 | 7999044 | 8600452 |
| VWBG 12(15) M45 | 12 | 26 | 111 | 65 | 98 | 234 | 67 | - | 95 | M45 | 85 | 6.2 | 7900455 | - |
| VWBG 13(16) М48 | 13 | 26 | 111 | 65 | 98 | 234 | 68 | 48-300 | 95 | M48 | 85 | 6.4 | 7999045 | 8600453 |
| VWBG 14(20) M52 | 14 | 32 | 119 | 70 | 120 | 271 | 78 | 52-300 | 95 | M52 | 95 | 10.5 | 7901081 | 8600158 |
| VWBG 16(22) M56 | 16 | 32 | 119 | 70 | 120 | 271 | 84 | 56-300 | 120 | M56 | 95 | 10.7 | 7999004 | 8600454 |
| VWBG 16(20) M60 | 16 | 32 | 119 | 70 | 120 | 271 | - | 56-300 | 120 | M60 | 95 | 11.4 | - | 8600454 |
| VWBG 16(25) M64 | 16 | 32 | 119 | 70 | 120 | 274 | 94 | 64-300 | 120 | M64 | 95 | 11.4 | 7999043 | 8600455 |
| VWBG 31.5(40) M72 | 31.5 | 46 | 130 | 90 | 170 | 338 | 108 | 72-300 | 159 | M72 | 145 | 30 | 7900097 | 8600456 |
| VWBG 35(48) М80 | 35 | 46 | 130 | 90 | 170 | 338 | 120 | 80-300 | 159 | M80 | 145 | 31.2 | 7900100 | 8600457 |
| VWBG 40(50) M90 | 40 | 46 | 130 | 90 | 170 | 338 | 135 | 90-300 | 159 | M90 | 145 | 33.2 | 7995545 | 8600157 |
| VWBG 40(50) M90 | 40 | 46 | 170 | 110 | 170 | 378 | 135 | - | 159 | M90 | 145 | 34.5 | 7903408 | - |
| VWBG 40(50) M100 | 40 | 46 | 168 | 110 | 170 | 378 | 150 | 90-300 | 159 | M100 | 145 | 36.5 | 8600458 | 8600458 |
| С дюймовой резьбой UNC | ||||||||||||||
| VWBG 8(10)t 1 1/2"-6UNC | 8 | 22 | 86 | 50 | 90 | 208 | 57 | - | 94 | 1 1/2"-6UNC | 80 | 4.8 | 8600451 | - |
| VWBG 12(13)t 1 3/4"-5UNC | 12 | 26 | 111 | 65 | 98 | 235 | 66 | - | 95 | 1 3/4"-5UNC | 85 | 6.1 | 8600452 | - |
| VWBG 13(16)t 2"-4,5UNC | 13 | 26 | 111 | 65 | 98 | 235 | 76 | - | 95 | 2"-4,5UNC | 85 | 6.4 | 8600453 | - |
| VWBG 16(22)t 2 1/4"-4,5UNC | 16 | 32 | 119 | 70 | 120 | 274 | 85 | - | 120 | 2 1/4"-4,5UNC | 95 | 11 | 8600454 | - |
| VWBG 16(22)t 2 1/2"-4UNC | 16 | 32 | 119 | 70 | 120 | 274 | 95 | - | 120 | 2 1/2"-4UNC | 95 | 11 | 8600454 | - |
| VWBG 16(25)t 2 3/4"-4UNC | 16 | 32 | 119 | 70 | 120 | 274 | 95 | - | 120 | 2 3/4"-4UNC | 95 | 12 | 8600455 | - |
| VWBG 31,5(40)t 3"-4UNC | 31.5 | 46 | 130 | 90 | 170 | 338 | 114 | - | 159 | 3"-4UNC | 145 | 26.3 | 8600456 | - |
| VWBG 35(48)t 3 1/2"-4UNC | 35 | 46 | 130 | 90 | 170 | 338 | 133 | - | 159 | 3 1/2"-4UNC | 145 | 28 | 8600457 | - |
| VWBG 40(50)t 4"-4UNC | 40 | 46 | 130 | 90 | 170 | 338 | 150 | - | 159 | 4"-4UNC | 145 | 30 | 8600157 | - |
| VWBG 40(50)t 4 1/2"-4UNC | 40 | 46 | 130 | 90 | 170 | 338 | 150 | - | 159 | 4 1/2"-4UNC | 145 | 30 | 8600157 | - |
| VWBG 40(50)t 5"-4UNC | 40 | 46 | 130 | 90 | 170 | 338 | 150 | - | 159 | 5"-4UNC | 145 | 30 | 8600157 | - |
