Страна производства | Германия |
---|---|
Бренд | THIELE |
Назначение | Компонент для цепного, текстильного и канатного стропа |
Запас прочности | 4:1 |
Покрытие | RAL 5002 |
Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
Примечание | Модель TWN 1813 является заменой моделей TWN 1807 и TWN 1808 |

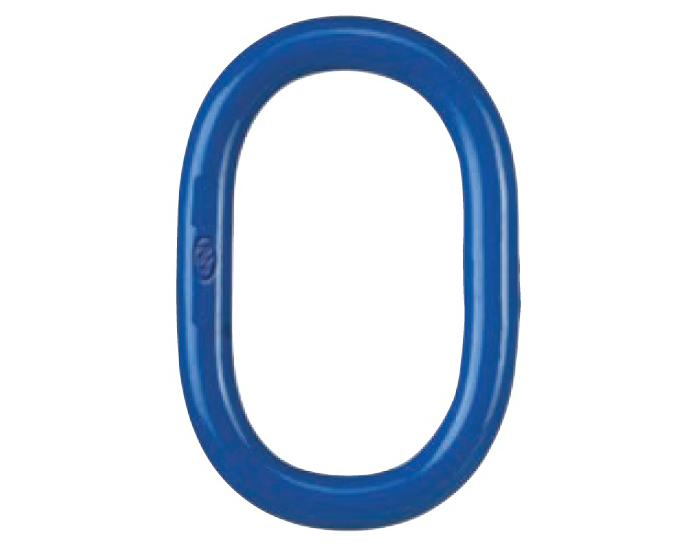

Кольца 10 класса качества TWN 1813 Form A предназначены для одноветвевых и двухветвевых цепных стропов. Требования к производству и испытаниям основаны на стандарте DIN EN 1677, части 1 и 4, с учетом грузоподъемности для 10 класса прочности.
Для сборки применяется цепной соединитель XL-LOK TWN 1820. Этот способ соединения обеспечивает большую гибкость при сборке цепных стропов. Кольцо TWN 1813 Form A может также использоваться в качестве компонента для комбинированных текстильных и канатных стропов.
Возможность использования колец для одноветвевых и двухветвевых цепных стропов обеспечивает высокую гибкость и экономичность складирования. Кроме того, основные звенья можно использовать, например, для сборки канатных стропов в соответствии с DIN EN 13414-1.

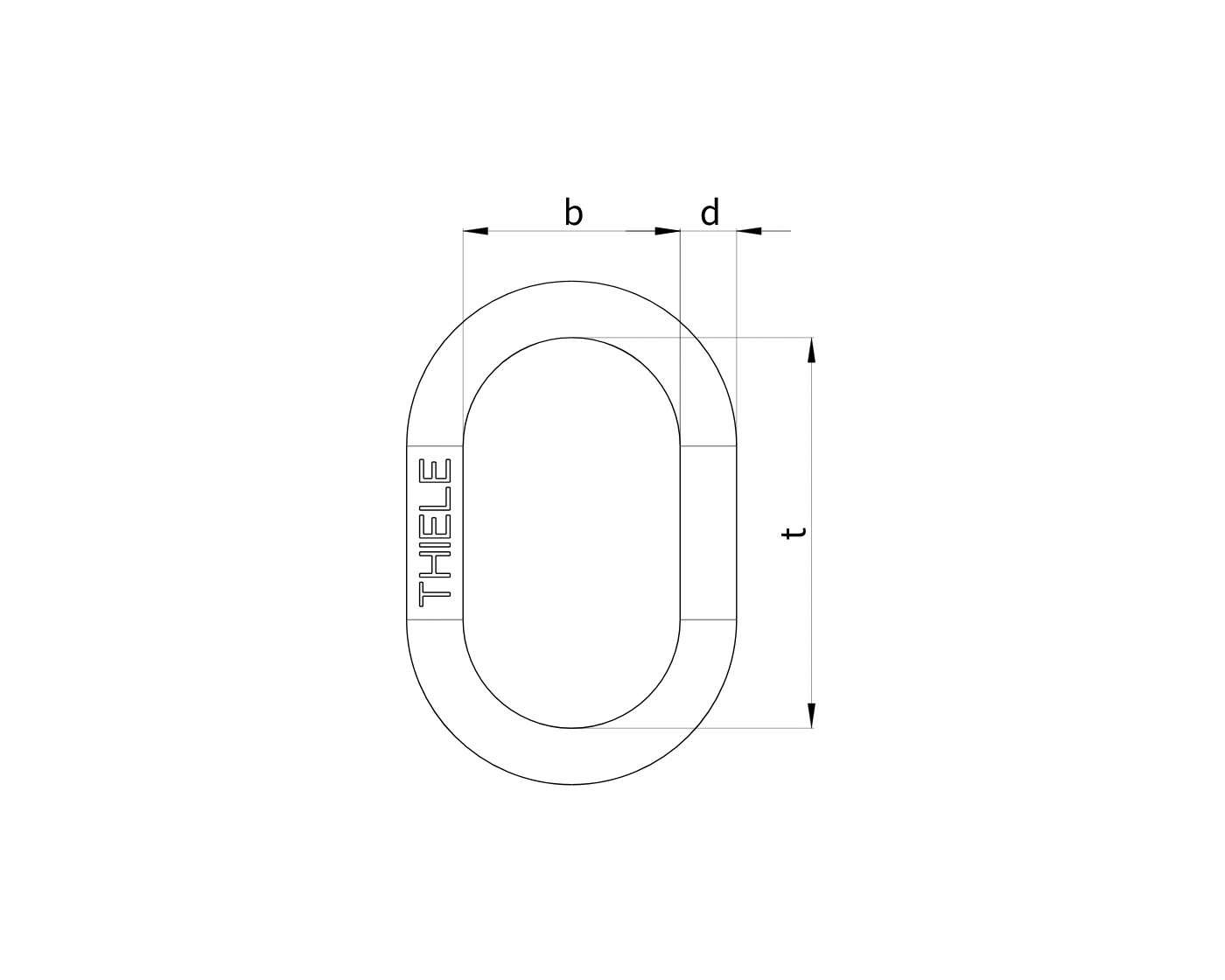

Артикул | Г/П [т макс.] | Калибр 1-ветв. |
Калибр 2-ветв. |
D [mm] |
T [mm] |
B [mm] |
Weight [kgs] |
---|---|---|---|---|---|---|---|
F1813013 |
2,50 | 6/7-10 | 6-10 | 13 | 90 | 50 | 0,30 |
F1813016 | 4,00 | 8-10 | (7-10) | 16 | 110 | 60 | 0,50 |
F1813018 | 5,00 | 10-10 | 8-10 | 18 | 130 | 70 | 0,79 |
F1813020 | 6,00 | - | 10-10 | 20 | 140 | 80 | 1,24 |
F1813022 |
7,10 | 13-10 | - | 22 | 160 | 90 | 1,50 |
F1813026 | 10,00 | 16-10 | 13-10 | 26 | 180 | 100 | 2,33 |
F1813032 | 15,00 | 18-10 | 16-10 | 32 | 230 | 125 | 4,40 |
F1813036 | 20,00 | 20/22-10 | 18-10 | 36 | 250 | 140 | 6,20 |
F1813040 | 23,60 | - | 20-10 | 40 | 290 | 160 | 8,80 |
F1813045 | 30,00 | 26-10 | 22-10 | 45 | 320 | 175 | 12,00 |
F1813050 | 40,00 | 32-10 | 26-10 | 50 | 340 | 190 | 16,00 |
F1813056 | 50,00 | - | - | 56 | 380 | 210 | 23,00 |
F1813063 | 60,00 | - | 32-10 | 63 | 430 | 240 | 33,00 |
F1813070 | 75,00 | - | - | 70 | 470 | 260 | 44,00 |
