| Страна производства | Германия |
|---|---|
| Бренд | THIELE |
| Назначение | Компонент для цепного, текстильного и канатного стропа |
| Запас прочности | 4:1 |
| Покрытие | RAL 5002 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Примечание | Модель TWN 1814 является заменой модели TWN 1809 |

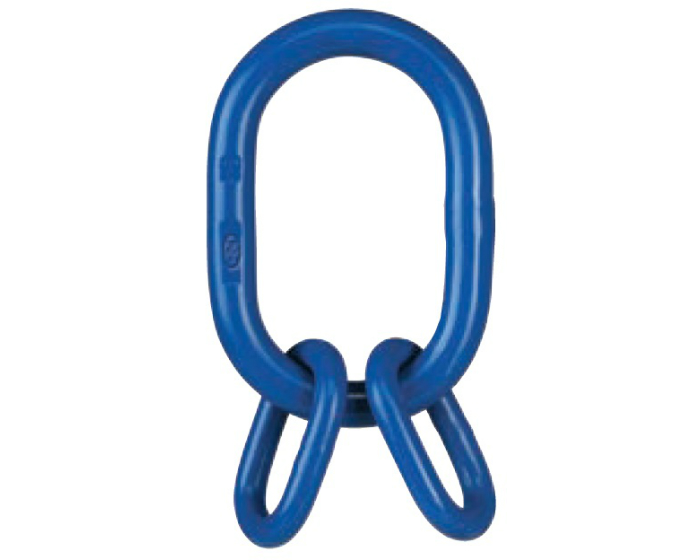

Кольца TWN 1814 соответствуют стандарту DIN 5688 и предназначены для трехветвевых и четырехветвевых цепных стропов. Требования к изготовлению и испытаниям основаны на стандарте DIN EN 1677, части 1 и 4.
Для сборки применяется цепной соединитель XL-LOK TWN 1820. Этот способ соединения обеспечивает большую гибкость при сборке цепных стропов. Кольцо TWN 1814 может также использоваться в качестве компонента для комбинированных текстильных и канатных стропов.

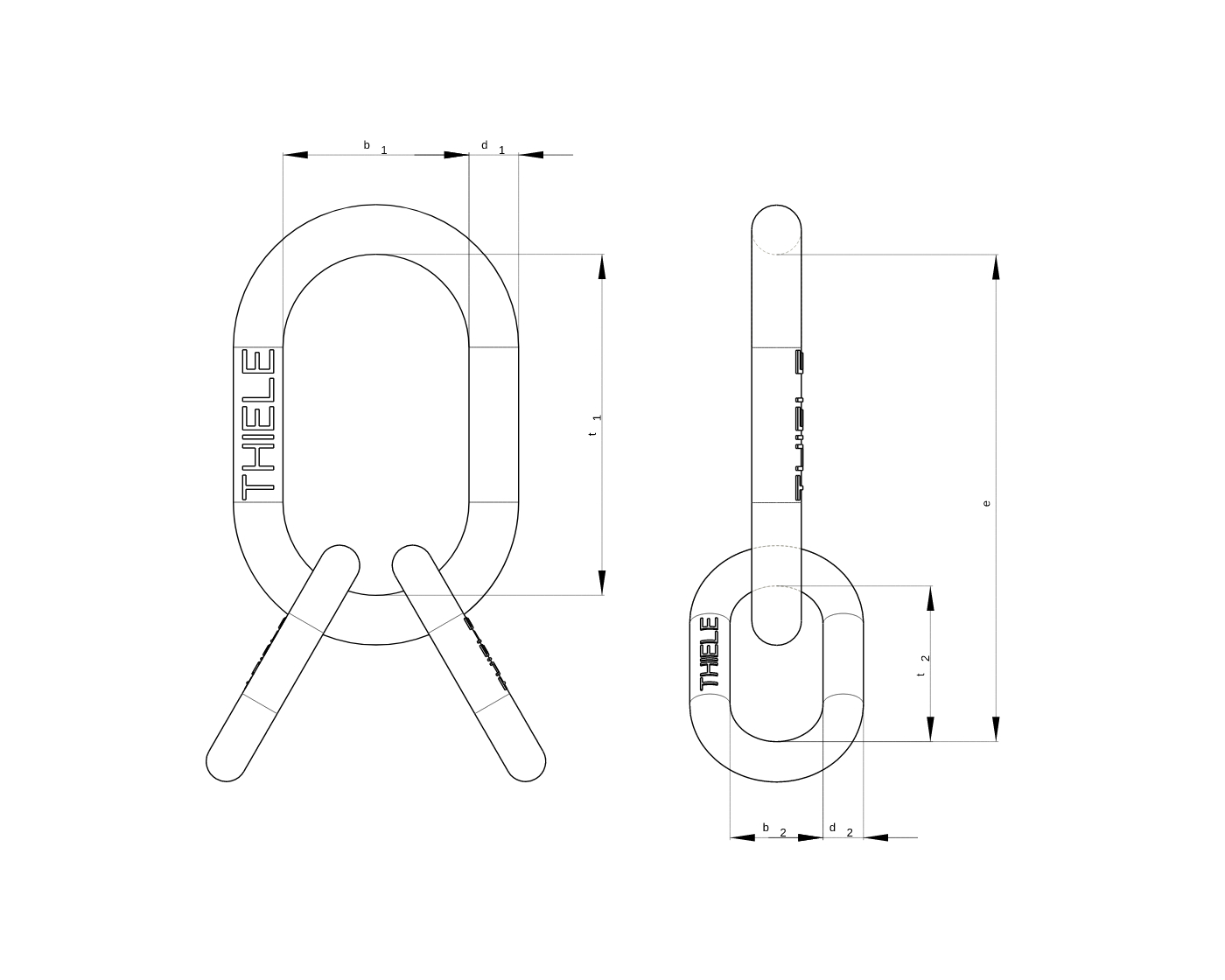

| Калибр | Артикул |
Г/П [т макс.] |
D1 [мм] |
T1 [мм] |
B1 [мм] |
E [мм] |
D2 [мм] |
T2 [мм] |
B2 [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|
| 6-10 | F1814016 | 4,00 |
16 |
110 |
60 |
170 | 13,0 | 60 | 30 | 1,00 |
| 8-10 | F1814020 | 6,00 |
20 |
140 |
80 |
210 |
16,0 | 70 | 35 | 1,80 |
| 10-10 | F1814026 | 10,00 |
26 |
180 |
100 |
270 |
20,0 | 90 | 45 | 3,80 |
| 13-10 | F1814032 | 15,00 |
32 |
230 |
125 |
350 |
26,0 | 120 | 60 | 7,70 |
| 16-10 | F1814040 | 23,60 |
40 |
290 |
160 |
420 | 28,0 | 130 | 65 | 13,00 |
| 20-10 | F1814050A | 33,50 |
50 |
340 |
190 |
500 |
36,0 | 160 | 80 | 25,00 |
| 22-10 | F1814050 | 40,00 |
50 |
340 |
190 |
520 |
40,0 | 180 | 90 | 28,00 |
| 26-10 | F1814063 | 60,00 |
63 |
430 |
240 |
630 | 45,0 | 200 | 100 | 49,00 |
| 32-10 | F1814080 | 85,00 |
80 |
520 |
290 |
740 | 50,0 | 220 | 110 | 86,00 |
