| Страна производства | Германия |
|---|---|
| Бренд | THIELE |
| Назначение | Компонент для цепного стропа |
| Запас прочности | 4:1 |
| Покрытие | RAL 5002 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |

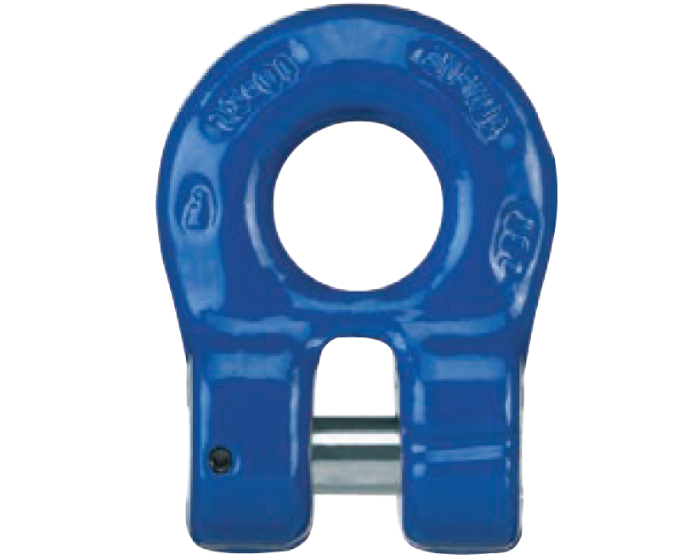

Кованый подзвенник TWN 1812 используется в качестве нижнего соединительного элемента в цепном стропе и соединяется с компонентом соответствующего калибра. Требования к производству и испытаниям основаны на стандарте DIN EN 1677-1 с учетом допустимой нагрузки 10 класса качества.
Возможно соединение с цепным соединителем XL-LOK. Изделие одобрено немецким обществом страхования от несчастных случаев DGUV.

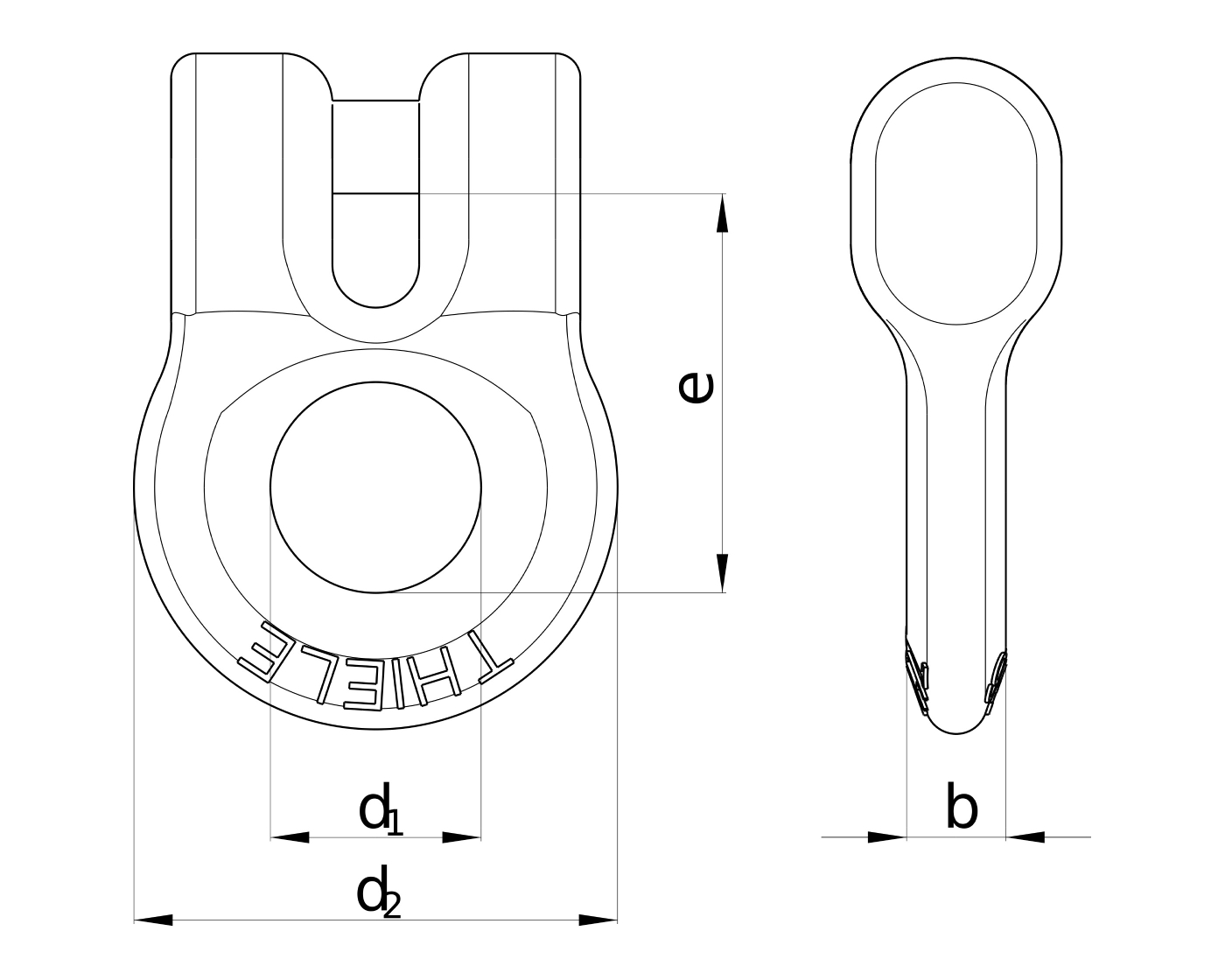

| Калибр | Артикул |
Г/П [т макс.] |
E [мм] |
D1 [мм] |
D2 [мм] |
B [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|
| 6-10 | F31704 | 1,40 | 31 | 17 | 39 | 8 | 0,10 |
| 8-10 | F31714 | 2,50 | 37 | 21 | 50 | 11 | 0,20 |
| 10-10 | F31724 | 4,00 | 46 | 26 | 62 | 14 | 0,39 |
| 13-10 | F31734 | 6,70 | 59 | 33 | 79 | 18 | 0,83 |
| 16-10 | F31744 | 10,00 | 75 | 42 | 100 | 23 |
1,59 |
