| Страна производства | Германия |
|---|---|
| Бренд | THIELE |
| Назначение | Компонент для цепного, текстильного и канатного стропа |
| Запас прочности | 4:1 |
| Покрытие | RAL 5002 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Название для комплекта запасных частей | TWN 1935 |

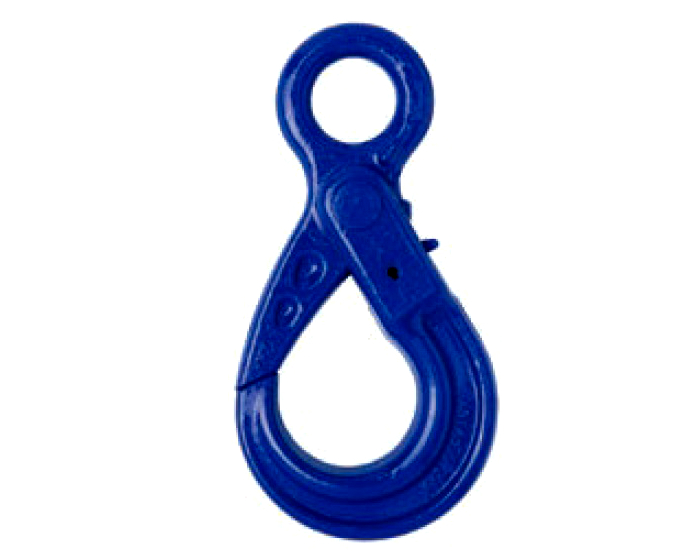

Безопасный крюк-автомат с проушиной TWN 1836 автоматически блокируется при нагрузке. Данную модель крюка можно открывать только вручную, когда она не находятся под нагрузкой.
Приплюснутая большая проушина предполагает универсальные варианты соединения. Прочный спусковой крючок управляется легким нажатием. Несмотря на очень широкий зев, самоблокирующийся крюк с проушиной имеет тонкую форму и обеспечивает универсальное использование. Особый дизайн делает компонент THIELE уникальным. TWN 1836 соответствует стандарту DIN EN 1677-3 с учетом грузоподъемности 10 класса качества.

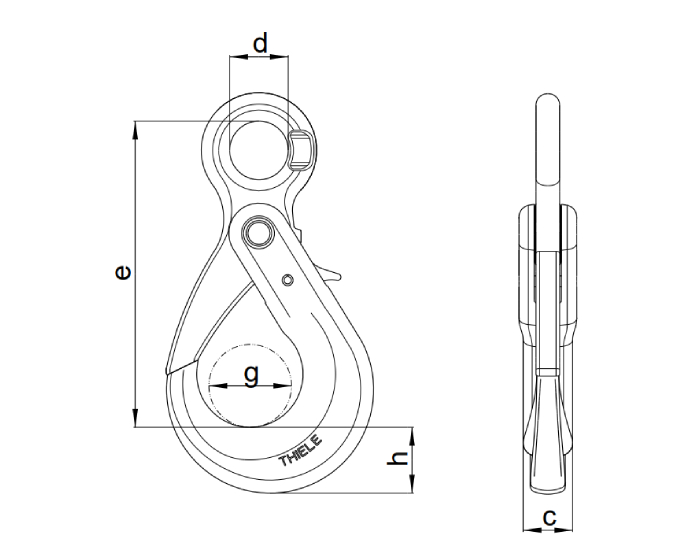

| Калибр | Модель | Артикул |
Г/П [т макс.] |
D [мм] |
E [мм] |
C [мм] |
G [мм] |
H [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|
| 6-10 | TWN1836 | F092003 | 1,40 | 22 | 107 | 18 | 28 | 22 | 0,52 |
| 7/8-10 |
TWN1836 |
F092103 | 2,50 | 24 | 133 | 23 | 33 | 25 | 0,88 |
| 10-10 | TWN1836 | F092303 | 4,00 | 32 | 167 | 27 | 45 | 34 | 1,63 |
| 13-10 |
TWN1836 |
F092403 | 6,70 | 39 | 205 | 34 | 52 | 40 | 3,20 |
|
13-10 |
TWN1836A |
F092233 |
6,70 |
40 | 209 | 32,5 | 53,5 | 40,5 | 3,00 |
| 16-10 | TWN1836 | F092503 | 10,00 | 49 | 262 | 43 | 64 | 53 | 6,33 |
|
16-10 |
TWN1836A |
F092243 |
10,00 |
50 | 254 | 38 | 62 | 50,5 | 6,00 |
| 20-10 |
TWN1836 |
F092603 | 16,00 | 59 | 282 | 49 | 77 | 54 | 9,27 |
| 22-10 |
TWN1836 |
F092703 | 19,00 | 70 | 310 | 57 | 92 | 74 | 13,62 |
|
22-10 |
TWN1836A | F092273 | 19,00 | 70 | 319,5 | 52 | 80 | 66 | 11,74 |
|
26-10 |
TWN1836 |
F092803 | 26,50 | - | - | - | - | - | - |
Запасные части TWN 1935 (фиксатор, пружина, монтажная втулка, спиральный штифт) для модели TWN 1836
| Калибр | Артикул | Упаковочная единица |
Вес [кг] |
|---|---|---|---|
| 6-10 | F487810 | 1 комплект | 0,02 |
| 7-10 | F487811 |
1 комплект |
0,02 |
| 8-10 | F487812 | 1 комплект | 0,04 |
| 10-10 | F487813 | 1 комплект | 0,05 |
| 13-10 | F487814 | 1 комплект | 0,18 |
| 16-10 | F487815 | 1 комплект |
0,19 |
|
20-10 |
F487816 |
1 комплект |
0,23 |
| 22-10 | F487817 | 1 комплект |
0,25 |
| 26-10 | F487818 |
1 комплект |
0,40 |
Запасные части TWN 1935A (фиксатор, пружина, монтажная втулка, спиральный штифт) для модели TWN 1836A
| Калибр | Артикул | Упаковочная единица |
Вес [кг] |
|---|---|---|---|
| 6-10 | F487810 | 1 комплект | 0,02 |
| 8-10 | F487812 | 1 комплект | 0,04 |
| 10-10 | F487813 | 1 комплект | 0,05 |
| 13-10 | F487814 | 1 комплект | 0,18 |
| 16-10 | F487815 | 1 комплект |
0,19 |
| 22-10 | F487817 | 1 комплект |
0,25 |
