| Страна производства | Германия |
|---|---|
| Бренд | THIELE |
| Назначение | Компонент для цепного стропа |
| Запас прочности | 4:1 |
| Покрытие | RAL 5002 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Название для комплекта запасных частей | TWN 1935, TWN 1935A |
| Название для комплекта запасных штифтов | TWN 1933/0, TWN 1933/0A |

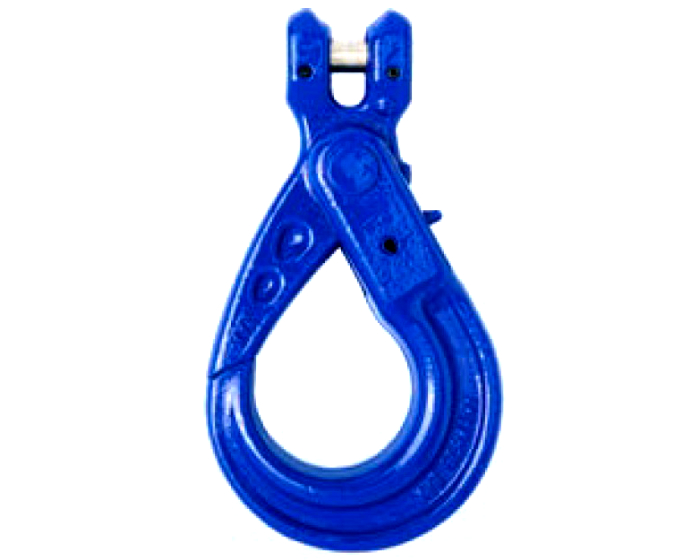

Безопасный крюк с вилочным соединением TWN 1837 автоматически блокируется при нагрузке. Крюк можно открывать только тогда, когда он больше не находится под нагрузкой. Прочный спусковой крючок управляется легким нажатием.
Несмотря на очень широкий зев, самоблокирующийся крюк с вилочным соединением имеет тонкую форму и обеспечивает универсальное использование. Конструкция вилочного соединения обеспечивает прямую интеграцию в грузоподъемную цепь.
Особый дизайн делает компонент THIELE уникальным. Крюки TWN 1837 соответствуют стандарту DIN EN 1677-3 с учетом грузоподъемности 10 класса прочности.

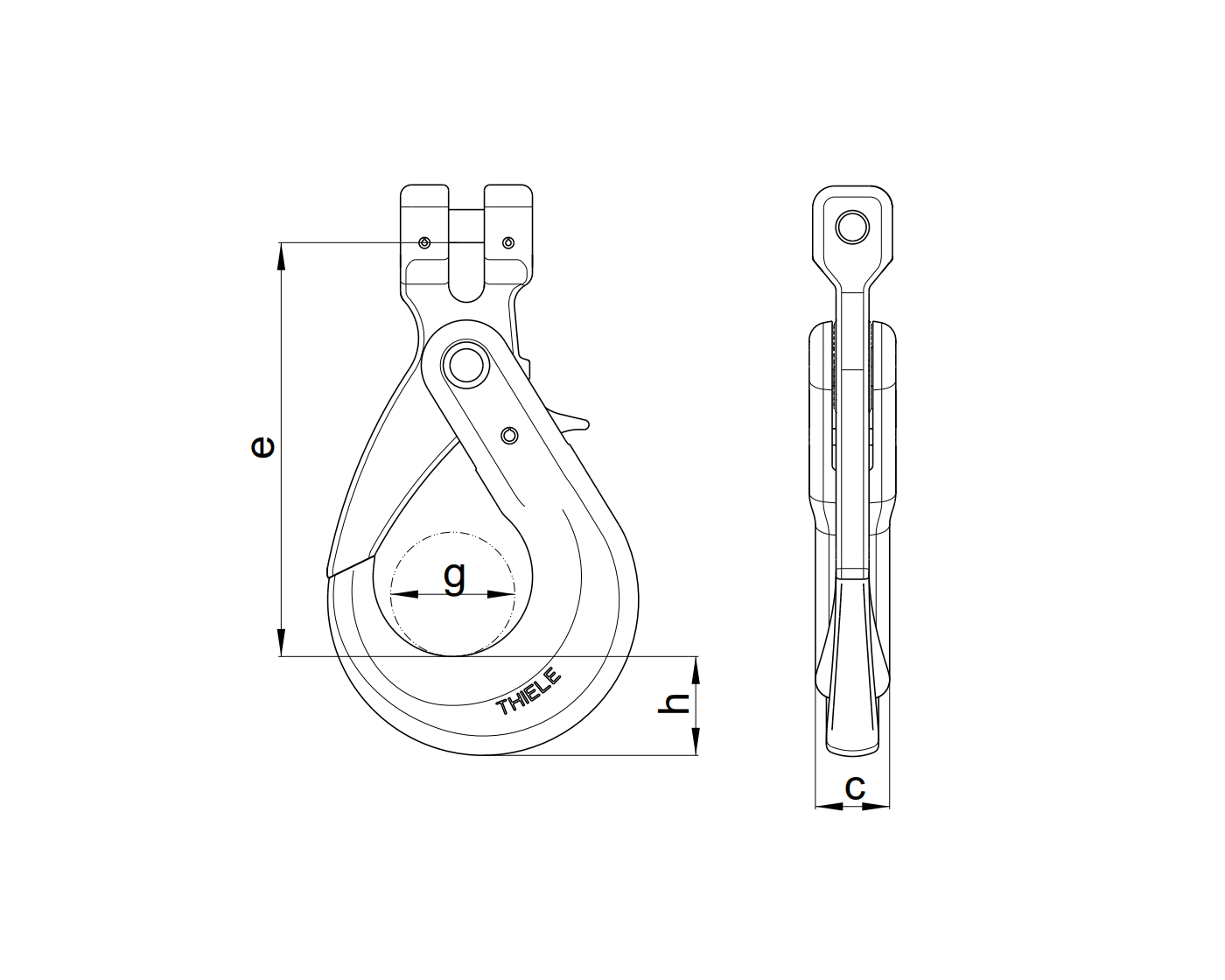

| Калибр | Модель | Артикул |
Г/П [т макс.] |
E [мм] |
C [мм] |
G [мм] |
H [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|
| 6-10 | TWN1836 | F0920031 | 1,40 | 98 | 18 | 28 | 22 | 0,59 |
| 7-10 |
TWN1836 |
F0920033 |
1,90 |
120 | 23 | 33 | 25 | 0,94 |
|
8-10 |
TWN1836 |
F092013 |
2,50 |
120 | 23 | 33 | 25 | 0,94 |
| 10-10 | TWN1836 | F092023 | 4,00 | 150 | 27 | 45 | 34 | 1,73 |
| 13-10 |
TWN1836 |
F092033 | 6,70 | 185 | 34 | 52 | 40 | 3,34 |
|
13-10 |
TWN1837A |
F092032 |
6,70 |
182 | 32,5 | 53,5 | 40,5 | 3,00 |
| 16-10 | TWN1836 | F092043 | 10,00 | 220 | 43 | 64 | 53 | 6,58 |
|
16-10 |
TWN1837A |
F092042 |
10,00 |
217 | 38 | 62 | 50,5 | 5,90 |
| 20-10 |
TWN1836 |
F092053 | 16,00 | 235 | 49 | 77 | 54 | 9,17 |
| 22-10 |
TWN1836 |
F092063 | 19,00 | 260 | 57 | 92 | 74 | 13,90 |
|
22-10 |
TWN1837A | F092072 | 19,00 | 276,5 | 52 | 80 | 66 | 12,31 |
|
26-10 |
TWN1836 |
F092073 | 26,50 | - | - | - | - | - |
Запасные части TWN 1933/0 (грузовой штифт, два спиральных штифта) для модели TWN 1837
| Калибр | Артикул | Упаковочная единица |
Вес [кг] |
|---|---|---|---|
| 6-10 | F487800 | 1 комплект | 0,01 |
| 7-10 | F487801 |
1 комплект |
0,01 |
| 8-10 | F487802 | 1 комплект | 0,02 |
| 10-10 | F487803 | 1 комплект | 0,04 |
| 13-10 | F487804 | 1 комплект | 0,08 |
| 16-10 | F487805 | 1 комплект |
0,16 |
| 20-10 | F487806 |
1 комплект |
0,31 |
| 22-10 | F487807 | 1 комплект | 0,46 |
| 26-10 | F487808 |
1 комплект |
0,80 |
Запасные части TWN 1933/0A (грузовой штифт, два спиральных штифта) для модели TWN 1837A
| Калибр | Артикул | Упаковочная единица |
Вес [кг] |
|---|---|---|---|
| 6-10 | Z10118 | 1 комплект | 0,01 |
| 8-10 | Z10119 | 1 комплект | 0,02 |
| 10-10 | Z10120 | 1 комплект | 0,04 |
| 13-10 | Z10121 | 1 комплект | 0,08 |
| 16-10 | Z10122 | 1 комплект |
0,16 |
| 22-10 | Z10125 | 1 комплект | 0,46 |
Запасные части TWN 1935 (фиксатор, пружина, монтажная втулка, спиральный штифт) для модели TWN 1837
| Калибр | Артикул | Упаковочная единица |
Вес [кг] |
|---|---|---|---|
| 6-10 | F487810 | 1 комплект | 0,02 |
| 7-10 | F487811 |
1 комплект |
0,02 |
| 8-10 | F487812 | 1 комплект | 0,04 |
| 10-10 | F487813 | 1 комплект | 0,05 |
| 13-10 | F487814 | 1 комплект | 0,18 |
| 16-10 | F487815 | 1 комплект |
0,19 |
|
20-10 |
F487816 |
1 комплект |
0,23 |
| 22-10 | F487817 | 1 комплект |
0,25 |
| 26-10 | F487818 |
1 комплект |
0,40 |
Запасные части TWN 1935A (фиксатор, пружина, монтажная втулка, спиральный штифт) для модели TWN 1837A
| Калибр | Артикул | Упаковочная единица |
Вес [кг] |
|---|---|---|---|
| 6-10 | F487810 | 1 комплект | 0,02 |
| 8-10 | F487812 | 1 комплект | 0,04 |
| 10-10 | F487813 | 1 комплект | 0,05 |
| 13-10 | F487814 | 1 комплект | 0,18 |
| 16-10 | F487815 | 1 комплект |
0,19 |
| 22-10 | F487817 | 1 комплект |
0,25 |
