| Страна производства | Германия |
|---|---|
| Бренд | THIELE |
| Назначение | Компонент для цепного стропа |
| Запас прочности | 4:1 |
| Покрытие | RAL 5002 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Название для комплекта запасных частей | TWN 1908/0 |
| Название для комплекта запасных штифтов | TWN 1904/0 |

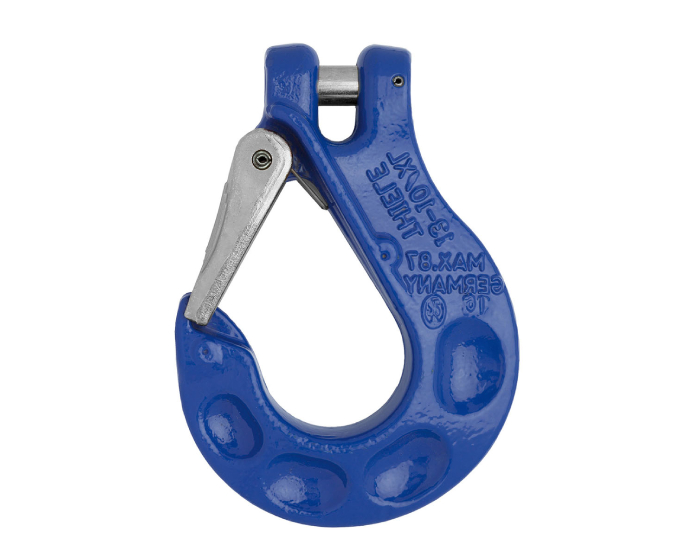

Крюк с вилочным соединением 1840/1 класса качества 10 оснащен сверхпрочной кованой предохранительной защелкой. На изделие нанесена маркировка для контроля зева крюка и маркировка износа для своевременной выбраковки. Кованая защелка плотно прилегает к кончику крюка и хорошо защищена от деформации при боковых воздействиях.
Конструкция вилочного соединения обеспечивает прямую интеграцию к грузоподъемной цепи. Особый дизайн делает компонент THIELE уникальным. Изделие одобрено немецким обществом страхования от несчастных случаев DGUV. Изделие соответствует требованиям стандарта DIN EN 1677-2.

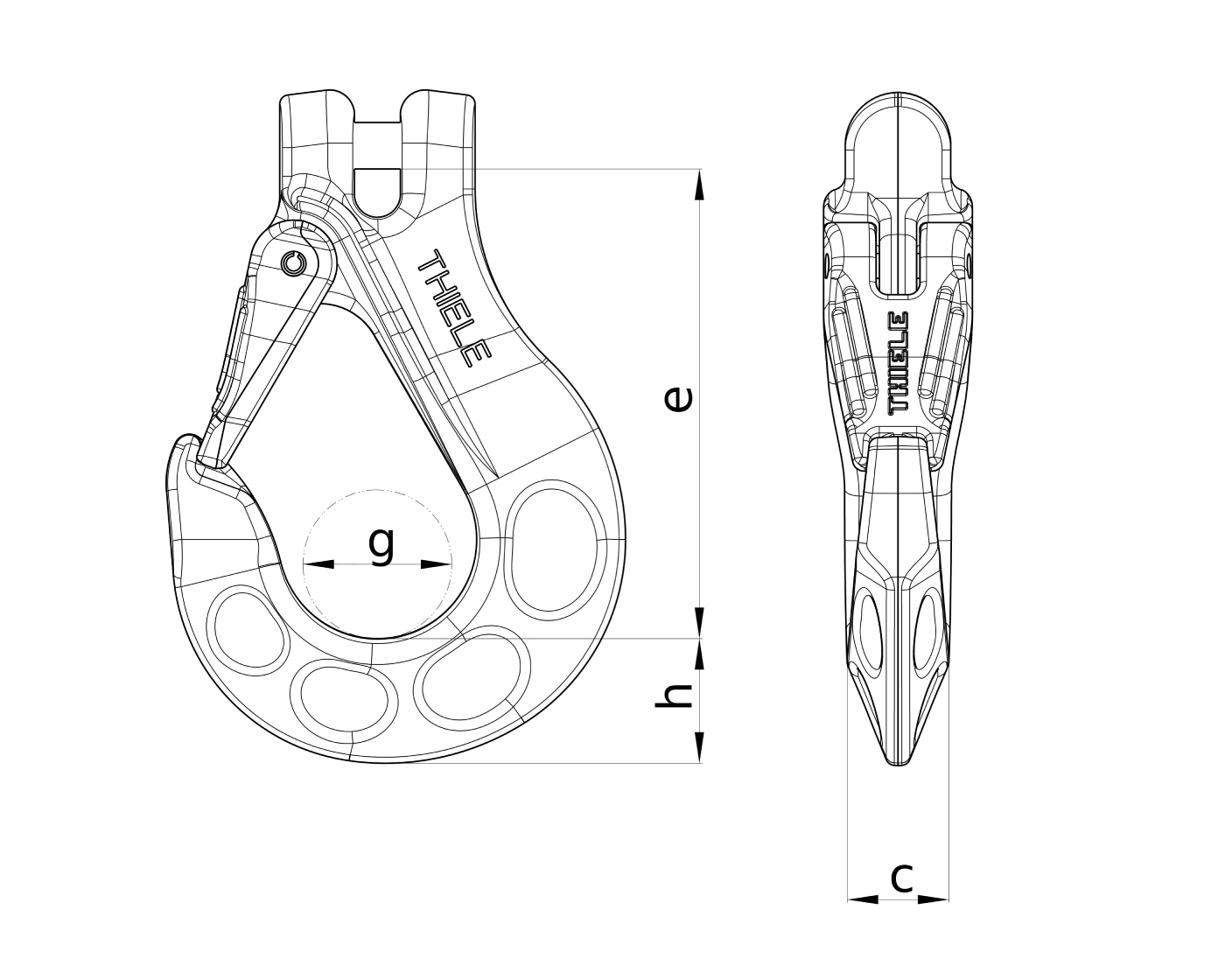

| Калибр | Артикул |
Г/П [т макс.] |
E [мм] |
G [мм] |
H [мм] |
C [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|
| 6-10 | F336050 | 1,40 | 76 | 24 | 20 | 17 | 0,36 |
|
7-10 |
F336070 | 1,90 | 83,5 | 26,5 | 22 | 20 | 0,53 |
| 8-10 | F336150 | 2,50 | 94 | 30 | 25 | 22 | 0,76 |
| 10-10 | F336250 | 4,00 | 114 | 37 | 32 | 28 | 1,41 |
| 13-10 | F336350 | 6,70 | 134 | 42 | 41 | 35 | 2,48 |
| 16-10 | F336450 | 10,00 | 162 | 51 | 50 | 41 | 4,39 |
|
20-10 |
F336550 | 16,00 | 201 | 61 | 62 | 54 | 8,15 |
|
22-10 |
F33664 | 19,00 | 223 | 70 | 62 | 54 | 11,10 |
Запасные части TWN 1904/0 (большой и спиральный штифты)
| Калибр | Артикул | Упаковочная единица |
Вес [кг] |
|---|---|---|---|
| 6-10 | F48686 | 1 комплект | 0,01 |
| 7-10 | F486861 |
1 комплект |
0,01 |
| 8-10 | F48687 | 1 комплект | 0,01 |
| 10-10 | F48688 | 1 комплект | 0,03 |
| 13-10 | F48689 | 1 комплект | 0,07 |
| 16-10 | F48690 | 1 комплект | 0,11 |
| 20-10 | F48692 |
1 комплект |
0,20 |
| 26-10 | F486931 |
1 комплект |
0,31 |
| 32-10 | F486933 |
1 комплект |
0,45 |
Запасные части TWN 1908/0 (предохранительная защелка, пружина и спиральный штифт)
| Калибр | Артикул | Упаковочная единица |
Вес [кг] |
|---|---|---|---|
| 6-10 | F48731 | 1 комплект | 0,03 |
| 7-10 | F487315 |
1 комплект |
0,04 |
| 8-10 | F48733 | 1 комплект | 0,06 |
| 10-10 | F48735 | 1 комплект | 0,11 |
| 13-10 | F48737 | 1 комплект | 0,19 |
| 16-10 | F48739 | 1 комплект |
0,32 |
| 20-10 | F48743 |
1 комплект |
0,39 |
| 22-10 | F48745 | 1 комплект | 0,45 |
| 26-10 | F487460 |
1 комплект |
0,60 |
| 32-10 | F48748 |
1 комплект |
0,72 |
