| Страна производства | Германия |
|---|---|
| Бренд | Thiele |
| Грузоподъемность | От 2,5 до 10 тонн |
| Назначение | Вертлюжный крюк |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Стандарт | DIN EN 1677-2 и DIN EN 1677-1 |
| Коэффициент запаса прочности | 4:1 |

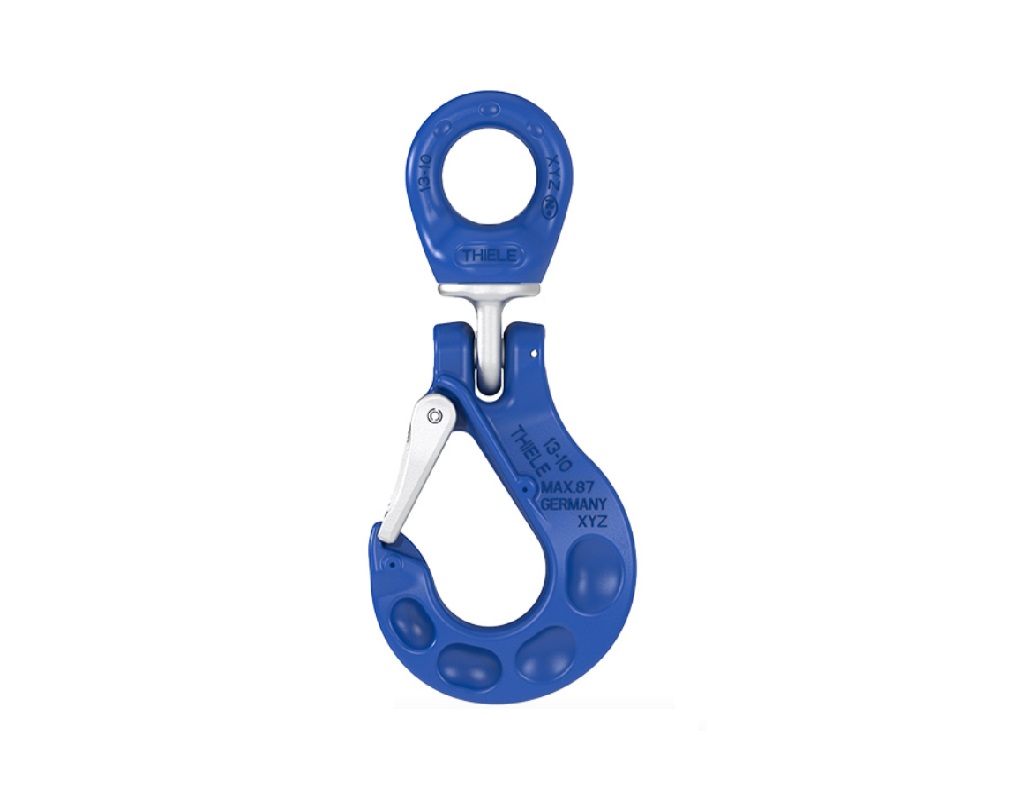

Крюки траверсные с поворотным адаптером c шарикоподшипником TWN 1839 используются для безыскровой ориентации отдельных ветвей стропа.
Поворотный адаптер смонтирован на траверсной системе крюка.
Большая проушина вертлюга позволяет, к примеру, производить соединение с цепью или канатом, а также с текстильными стропами.
На зев крюка накованы контрольные точки, которые служат предельными метками для проверки максимальной ширины раскрытия зева.
Производство и испытания траверсного крюка с поворотным адаптером соответствуют стандартам DIN EN 1677-2 и DIN EN 1677-1.

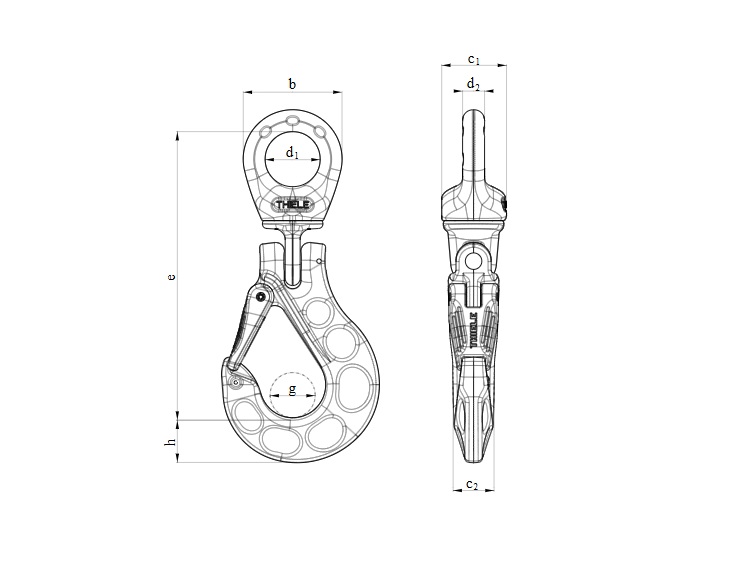

| Калибр | Артикул |
Г/П [т] |
e [мм] |
l [мм] |
d1 [мм] |
d2 [мм] |
h [мм] |
b [мм] |
c1 [мм] |
c2 [мм] |
g [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8-10 | F32821 | 2.50 | 188 | 233 | 45 | 16 | 25 | 77 | 52 | 22 | 27 | 1.50 |
| 10-10 | F328251 | 4.00 | 211 | 264 | 45 | 16 | 32 | 77 | 52 | 28 | 34 | 2.20 |
| 13-10 | F32831 | 6.70 | 251 | 321 | 50 | 20 | 41 | 90 | 59 | 36 | 41 | 3.91 |
| 16-10 | F328351 | 10.00 | 308 | 395 | 65 | 25 | 50 | 115 | 73 | 42 | 48 | 7.12 |
