| Страна производства | Германия |
|---|---|
| Бренд | THIELE |
| Назначение | Компонент для цепного стропа, съёмное грузозахватное приспособление |
| Запас прочности | 4:1 |
| Покрытие | RAL 5002 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Название для комплекта запасных частей | TWN 1930/0 |

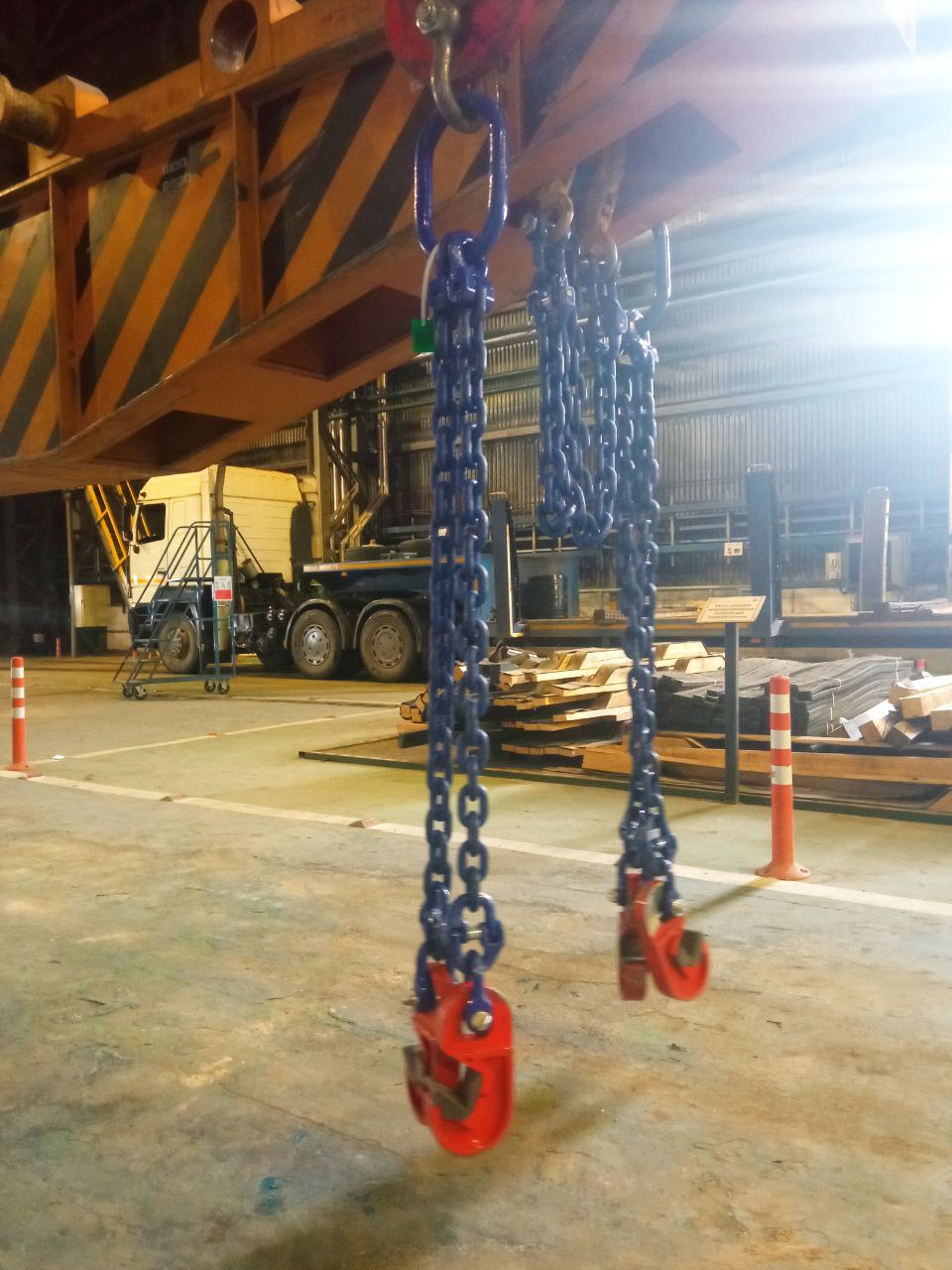

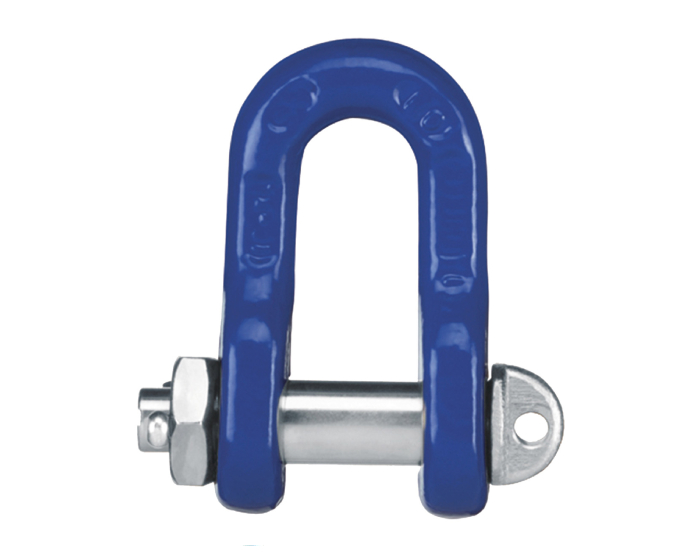

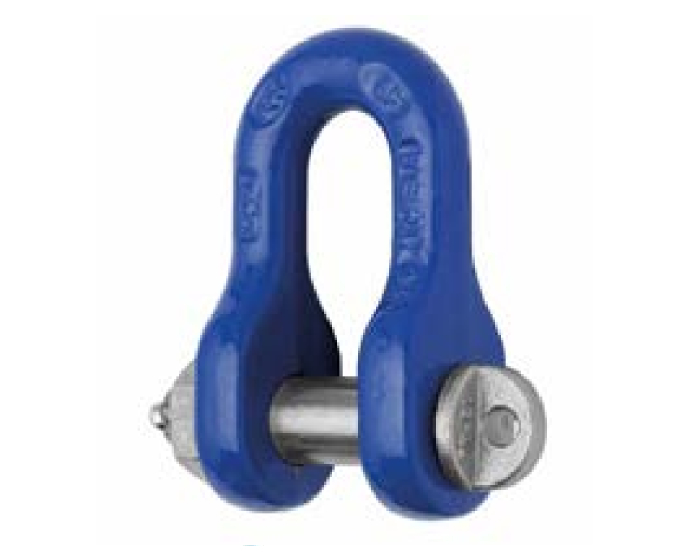

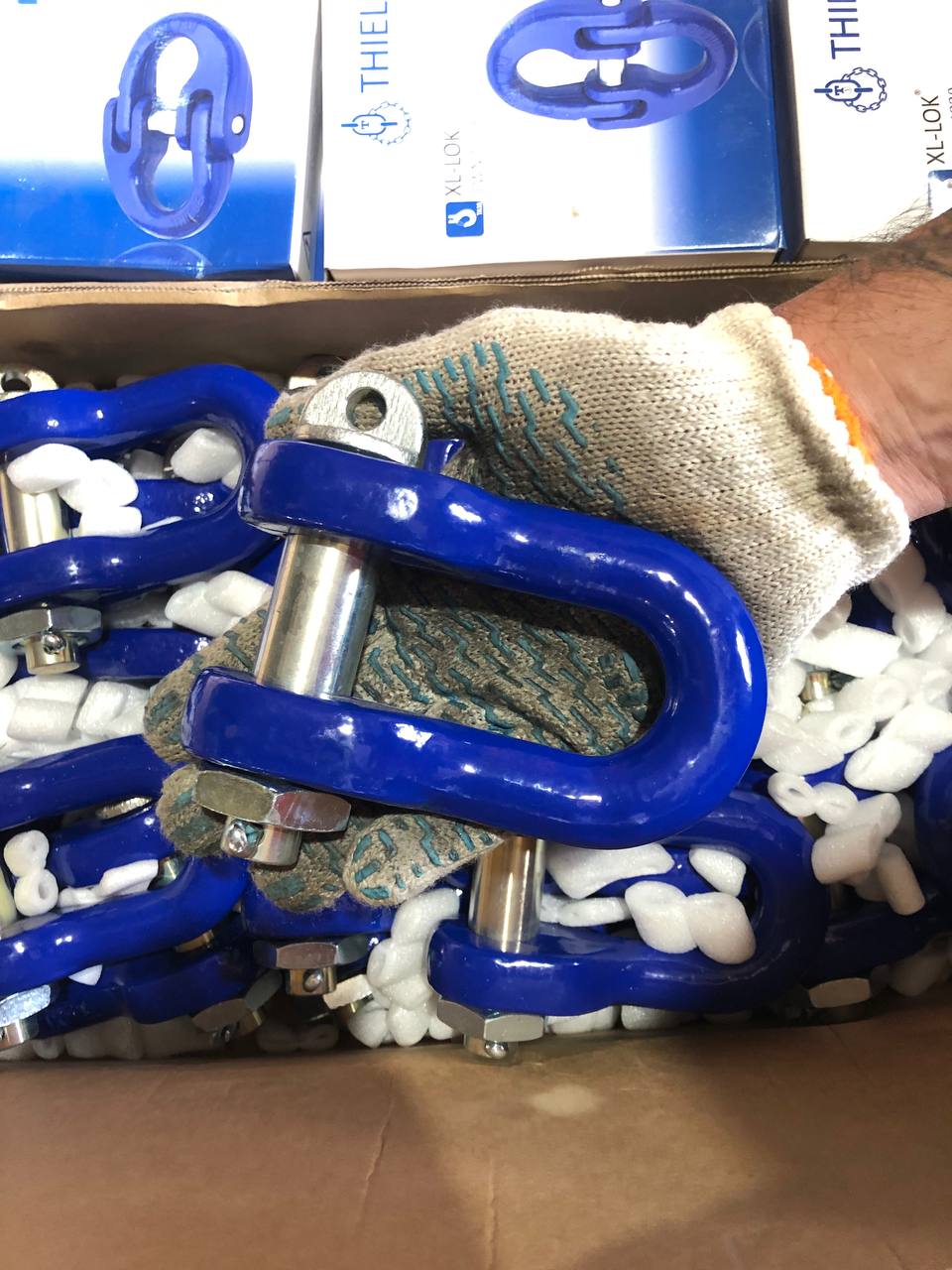

Скобы 10 класса качества с болтом, гайкой и цилиндрическим штифтом TWN 1871 используются в качестве концевых фитингов в цепных стропах. Конструкция скобы обеспечивает прямое крепление к цепи. Скобы типа C также можно монтировать к траверсам или непосредственно к другим скобам.
Размеры скоб типа C соответствуют стандарту DIN 82101. Требования к изготовлению и испытаниям основаны на стандарте DIN EN 1677-1 с учетом грузоподъемности 10 класса качества.

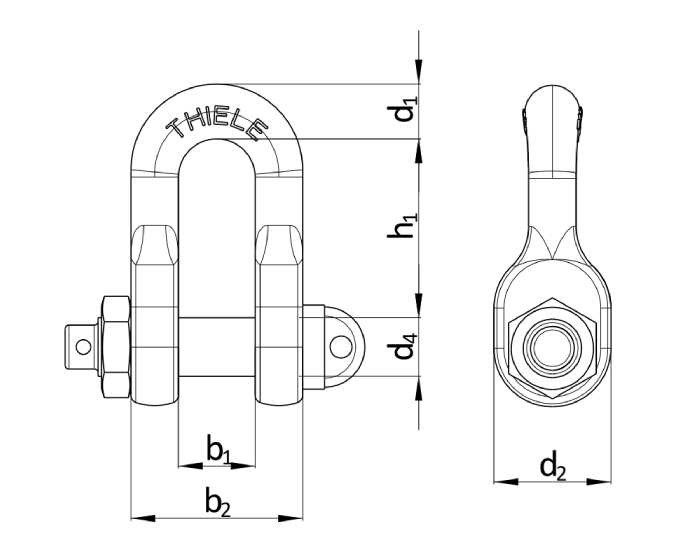

| Калибр | Артикул |
Г/П [т макс.] |
D1 [мм] |
D2 [мм] |
D4 [мм] |
B1 [мм] |
B2 [мм] |
H1 [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|
| 6-10 | F303000 | 1,40 | 9 | 20 | 13 | 13 | 28 | 28 | 0,32 |
| 8-10 | F303005 | 2,50 | 12 | 26 | 14 | 17 | 38 | 38 | 0,40 |
| 10-10 | F303100 | 4,00 | 15 |
32 |
16 | 21 | 47 | 49 | 0,45 |
| 13-10 | F303200 | 6,70 | 19 |
40 |
20 | 28 | 62 | 61 | 0,84 |
| 16-10 | F303300 | 10,0 | 23 |
48 |
24 | 33 | 75 | 73 | 1,49 |
| 20-10 | F303400 | 16,00 | 30 |
60 |
30 | 42 | 95 | 91 | 3,20 |
| 22-10 | F303500 | 19,0 | 33 |
72 |
36 | 47 | 107 | 111 | 4,59 |
Запасные части TWN 1930/0 (болт, гайка и шплинт)
| Калибр | Артикул | Упаковочная единица |
Веc [кг] |
|---|---|---|---|
| 6-10 | F304310 |
1 комплект |
0,03 |
| 8-10 | F304410 |
1 комплект |
0,08 |
| 10-10 | F304510 | 1 комплект | 0,13 |
| 13-10 | F304610 | 1 комплект | 0,25 |
| 16-10 | F304710 | 1 комплект |
0,36 |
| 20-10 | F304810 |
1 комплект |
1,12 |
| 22-10 | F304910 |
1 комплект |
1,31 |
Инструкция по установке скобы
- Полностью вставьте болт в оба отверстия скобы.
- Удерживая болт гайкой, затяните гайку от руки с помощью подходящего инструмента. Убедитесь, что болт и гайка равномерно прилегают к корпусу скобы.
- Вставьте шплинт в соответствующее отверстие болта, чтобы зафиксировать соединение.
