| Страна производства | Германия |
|---|---|
| Бренд | THIELE |
| Назначение | Круглозвенная грузоподъемная цепь |
| Материал | Высоколегированная сталь |
| Покрытие | Цепь покрыта экологически чистым AQUA-chain лаком (RAL 5002) |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Температурный режим | от −30°C до 380°C. Поправочные коэффициенты от начиная 200°C |
| Стандарт | PAS 1061 |
| Ресурс | 20 000 циклов |
| Расчетная нагрузка (MPF) | 2,5:1 |
| Запас прочности (BF) | 4:1 |
| Удлинение на разрыв | Мин. 20% |
| Показатель при надрезе ударного испытания по Шарли | Мин. 42 Дж при -20°C |
| Сертификация | DGUV |
| Маркировка | XL400; X-10, Germany, ID-код |
| Примечание | Сочетание разных классов качества запрещено |
Завод THIELE располагает огромными производственными возможностями по обработке стали, что позволяет изготавливать цепи и комплектующие высокого качества. Различные виды сварки, объемная штамповка, механическая обработка на современных станках с ЧПУ, сложные технологии термообработки позволяют выпускать 5000 различных типов изделий. Компания THIELE не раз доказывала, что является лидером инноваций в производстве цепей. Именно завод THIELE произвел самые длинные (915 м) и самые тяжелые (100 т) цепи в мире.
Номер 4 под символом H представляет регистрационный номер немецкого обязательного страхования от несчастных случаев (DGUV) и помогает идентифицировать производителя в случае происшествия.. Одобренные организацией DGUV цепи XL-400 имеют маркировку «H4 10», «XL-400», «Germany» и номер партии. Для производства цепи 10 класса используются только высоколегированные стали в соответствие с DIN 17115.

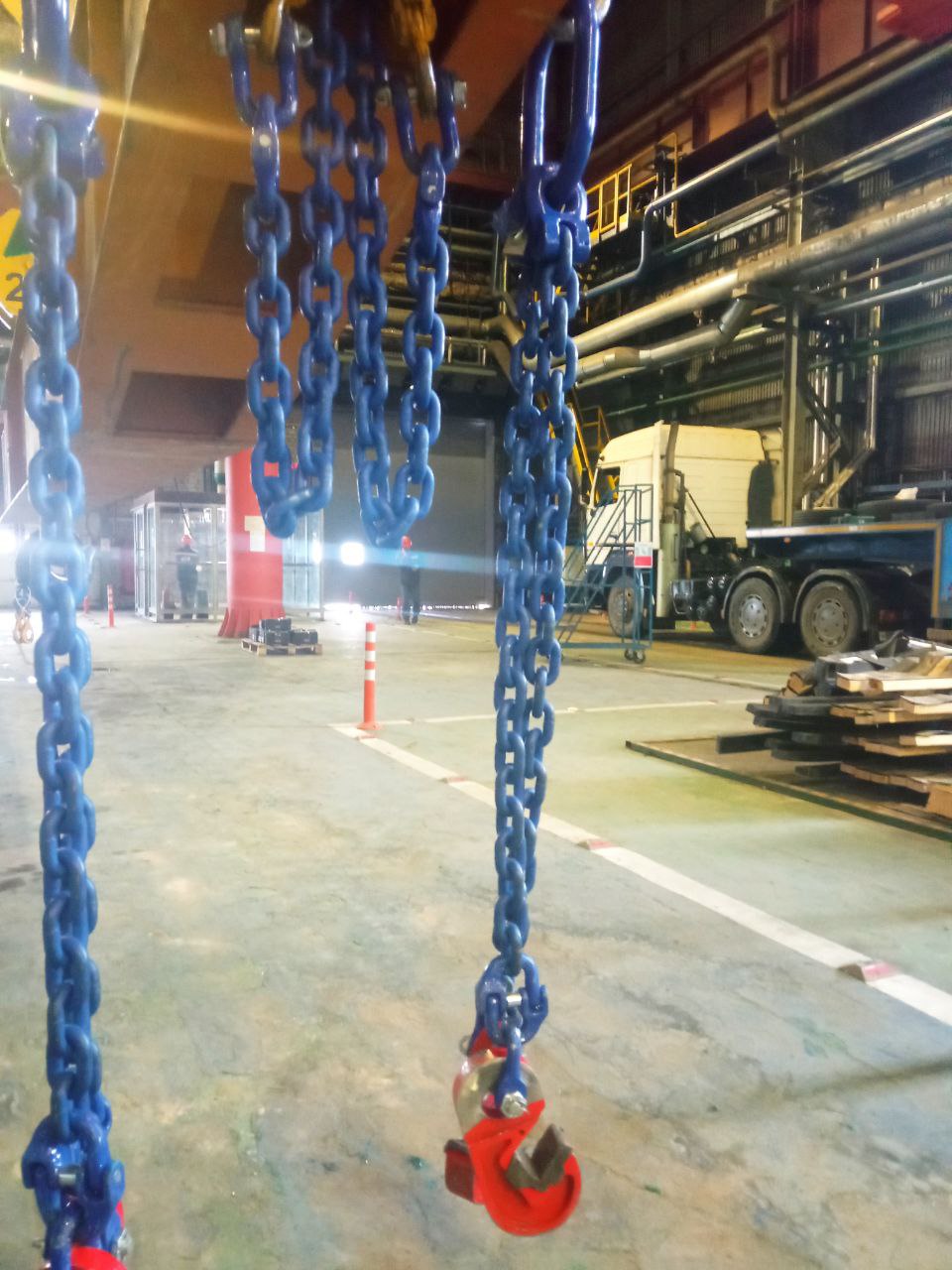

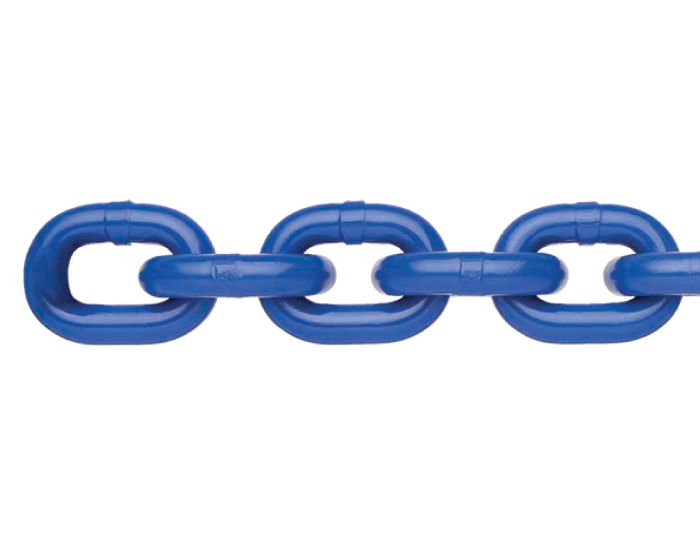

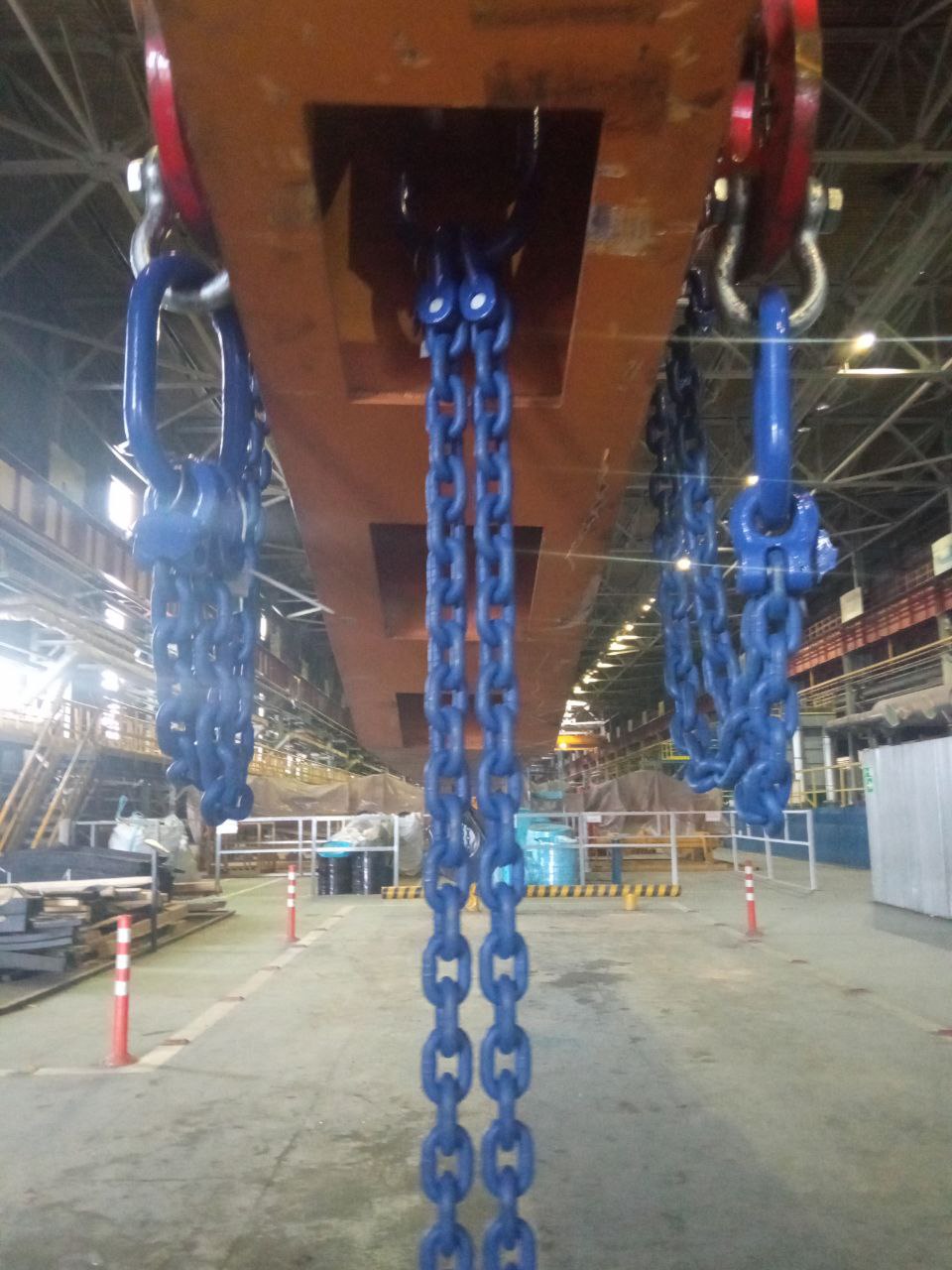

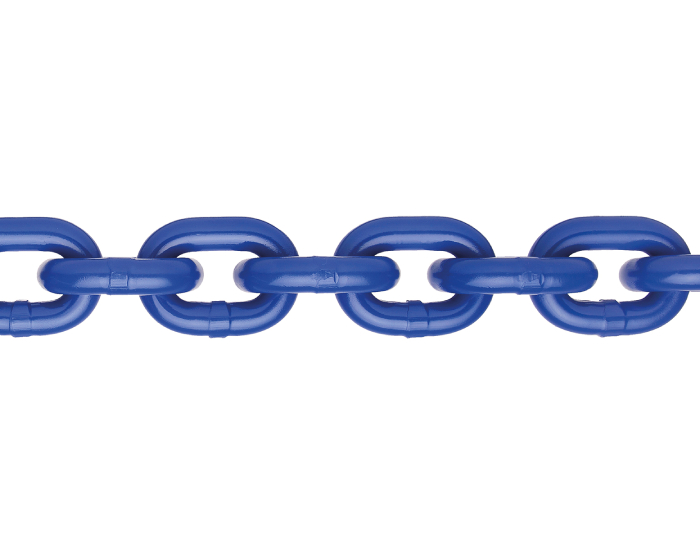

Круглозвенные цепи TWN 1805 в соответствие с PAS 1061 XL-400
Подъемные круглозвенные цепи 10 класса прочности XL400 изготовлены из легированной стали CrNiMo и используются в составе цепных стропов и крепежных цепей. Максимальная температура использования составляет 380°C.
Подъемные цепи отличаются сертифицированной усталостной прочностью. Требования к изготовлению и испытаниям высококачественных круглозвенных стальных цепей THIELE основаны на стандартах DIN EN 818, PAS 1061 и немецком стандарте обязательного страхования от несчастных случаев GS-HM 37.

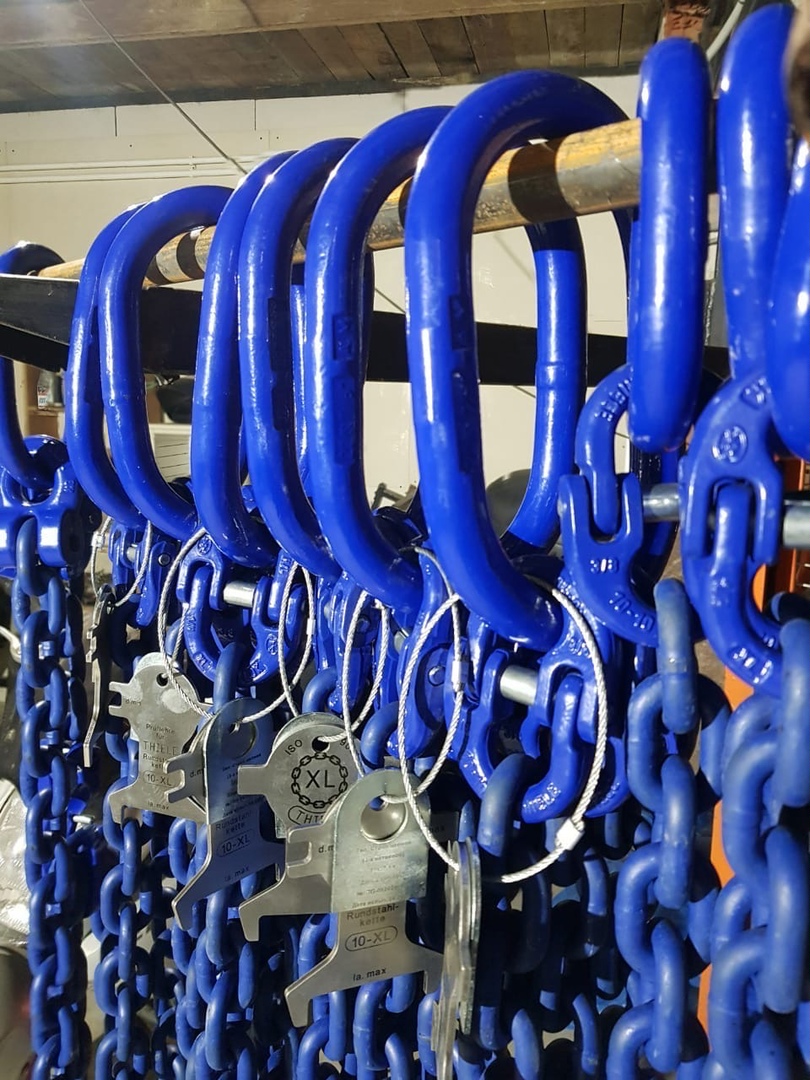

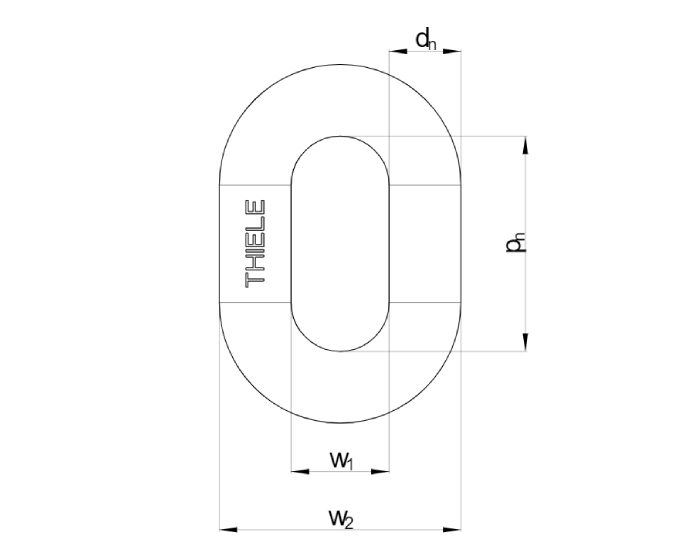

| Калибр | Артикул |
Г/П [т макс.] |
Диаметр прутка [мм] |
Допуск прутка цепи +[мм] |
Шаг цепи pn [мм] |
Допуск шага цепи ± [мм] |
Внутренняя ширина w1 [мм мин.] |
Внешняя ширина w2 [мм макс.] |
Вес [кг/м] |
|---|---|---|---|---|---|---|---|---|---|
| 6-10 | F01610B | 1,40 | 6 | 0,33 | 18 | 0,5 | 7,80 | 22,20 | 0,90 |
| 8-10 | F01615B | 2,50 | 8 | 0,45 | 24 | 0,7 | 10,92 | 29,60 | 1,60 |
| 10-10 | F01622B | 4,00 | 10 | 0,54 | 30 | 0,9 | 13,00 | 37,00 | 2,44 |
| 13-10 | F01629B | 6,70 | 13 | 0,69 | 39 | 1,2 | 17,48 | 48,10 | 4,30 |
| 16-10 | F01635B | 10,00 | 16 | 0,86 | 48 | 1,4 | 20,80 | 59,20 | 6,25 |
| 20-10 | F01638B | 16,00 | 20 | 1,08 | 60 | 1,8 | 26,00 | 74,00 | 9,70 |
| 22-10 | F01650B | 19,00 | 22 | 1,19 | 66 | 2,0 | 28,60 | 81,40 | 11,30 |
| 26-10 | F01660B | 26,50 | 26 | 1,38 | 78 | 2,3 | 33,80 | 96,20 | 18,00 |
| 32-10 | F01670B | 40,00 | 32 | 2,20 | 96 | 2,9 | 41,60 | 118,40 | 27,00 |
Коэффициент нагрузки при асимметрии
| Количество ветвей | 1 |
2 |
2 |
3 |
3 | 4 | 4 |
|---|---|---|---|---|---|---|---|
| Угол наклона ß | - | 0°– 45° | 46° – 60° | 0°– 45° | 46° – 60° | 0°– 45° | 46° – 60° |
| Коэффициент нагрузки | 1 | 1 | 1 | 1,4 | 1 | 1,4 | 1 |
Температурный диапазон
| Температурный режим | Грузоподъемность |
|---|---|
| от −30°C до 200°C | 100 % |
| более 200°C до 300°C | 90 % |
| более 300°C до 380°C |
60 % |
