| Страна производства | Германия |
|---|---|
| Бренд | THIELE |
| Назначение | Компонент для цепного стропа |
| Запас прочности | 4:1 |
| Покрытие | RAL 5002 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Название для комплекта запасных частей | TWN 1931/0 |

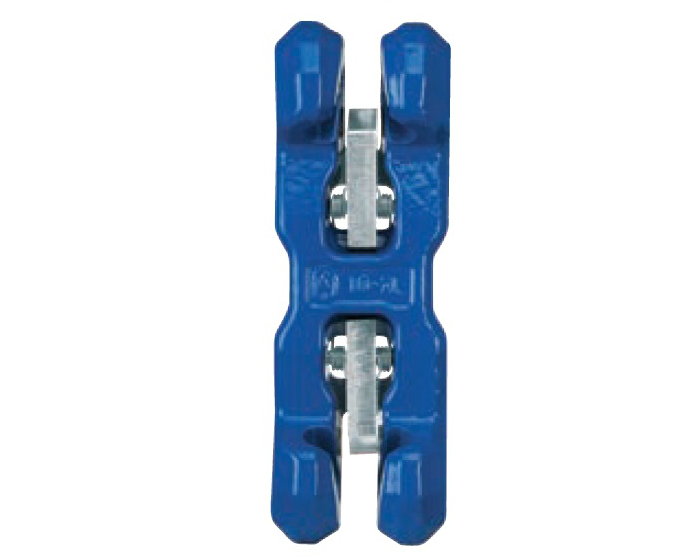

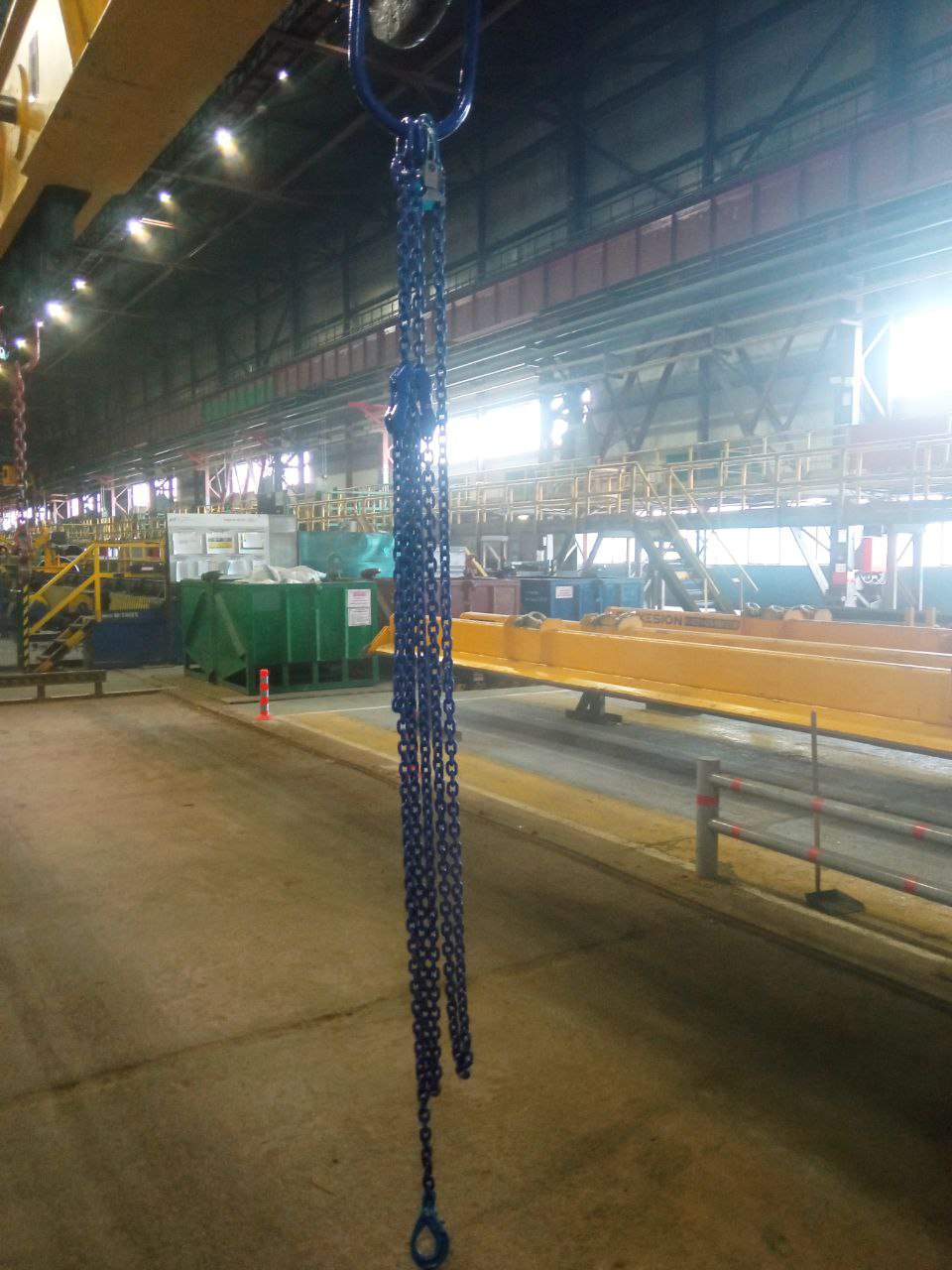

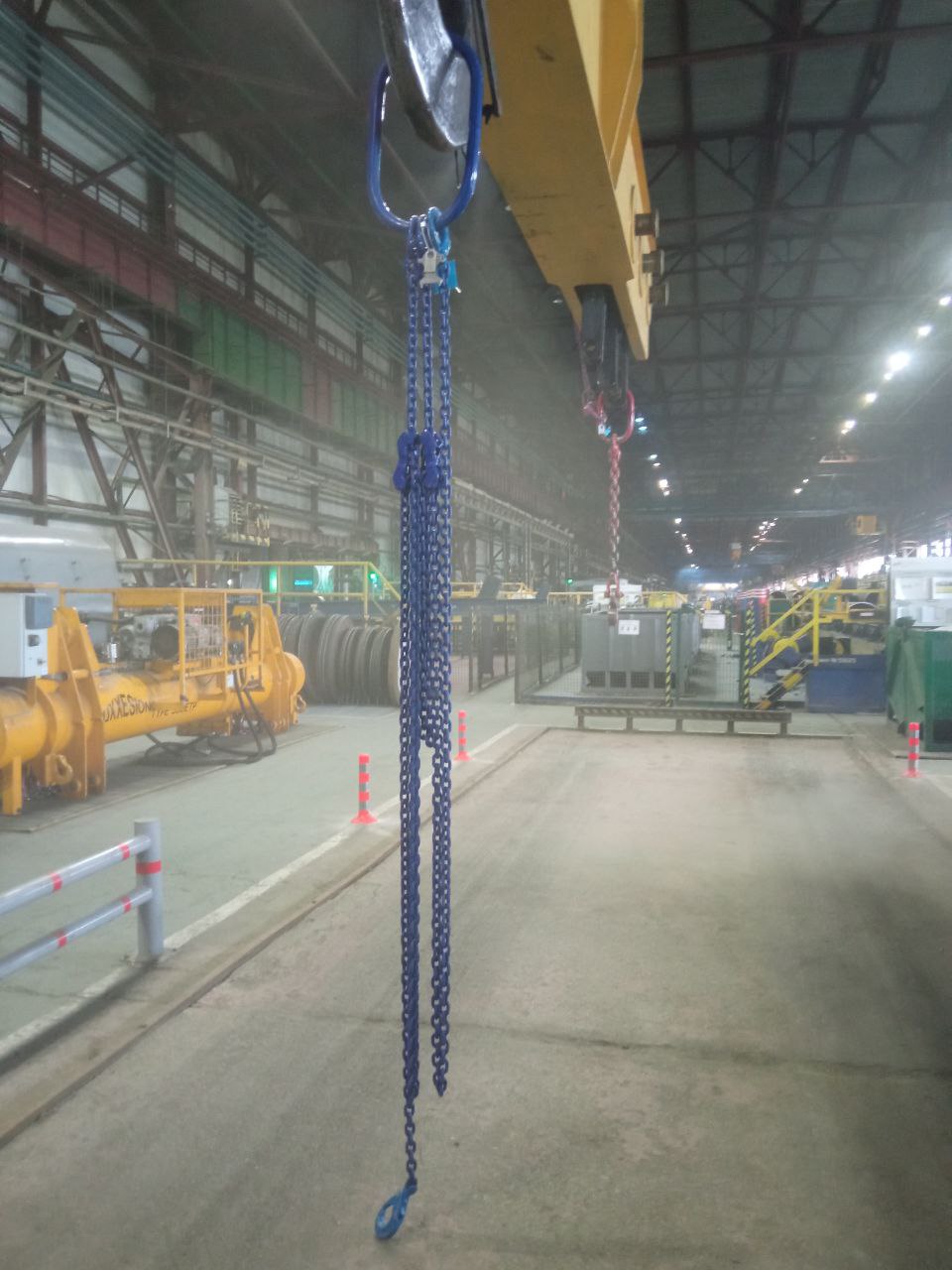

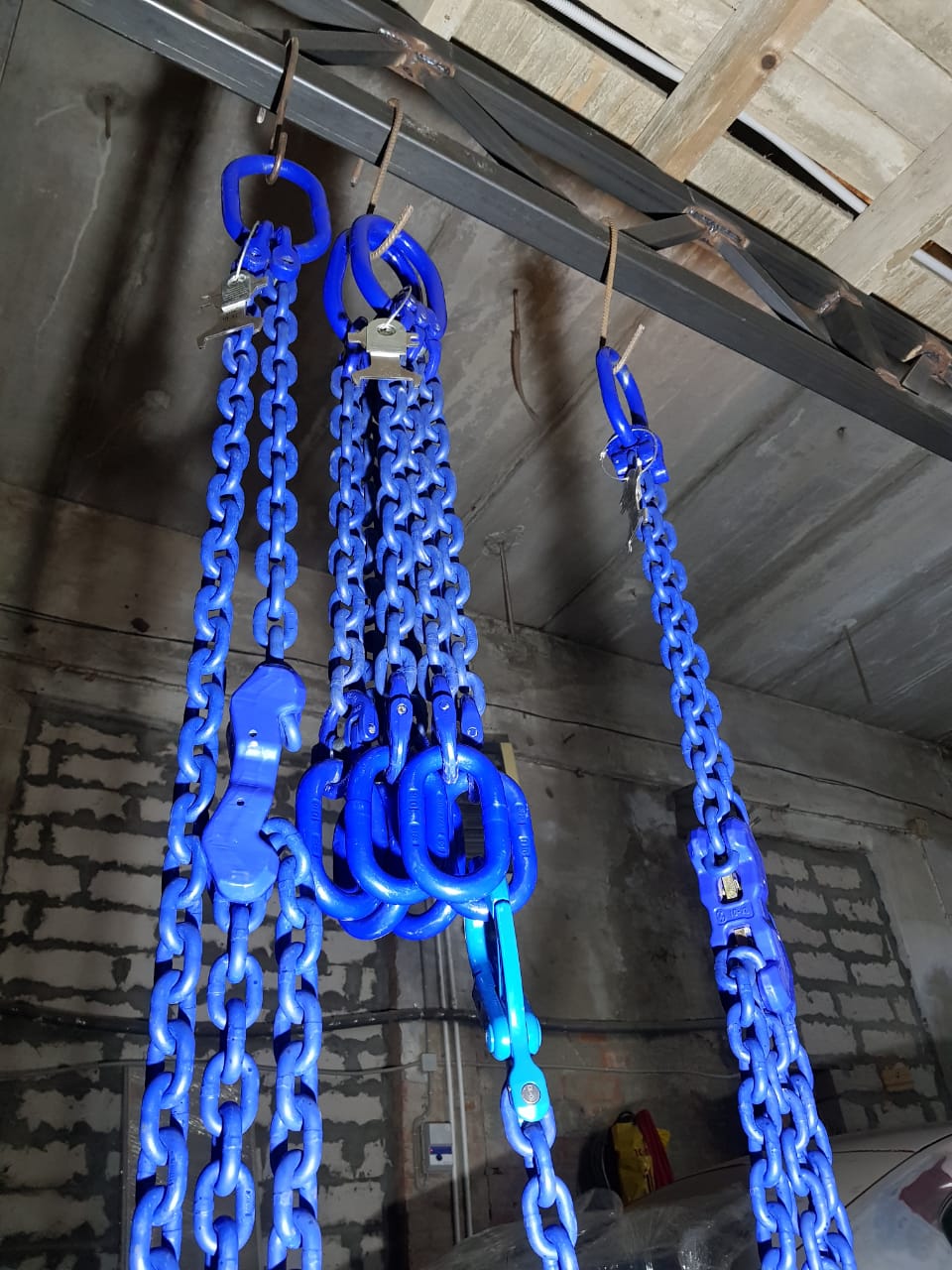

Универсальный укорачиватель RAPID TWN 1852 может быть установлен и демонтирован быстро и легко без дополнительных инструментов. Эргономичная и компактная конструкция позволяет расположить его в любом месте цепи. Два надежных запирающих устройства позволяют избежать небезопасного высвобождения цепи в нагруженном или свободном состоянии. Стопорное устройство оснащено надежной пружинной системой.
Требования к изготовлению и испытаниям соответствуют DIN EN 1677-1 и DIN 5692 с учетом грузоподъемности 10 класса прочности. Укорачивающие элементы были протестированы с грузоподъемными цепями. Цепные карманы обеспечивают плотную посадку вставленного звена цепи.
Предохранительный болт позволяет использовать элемент в крепежных цепях согласно DIN EN 12195-3. Укорачиватели RAPID® можно быстро и последовательно устанавливать в цепные стропы и крепежные цепи без использования дополнительных инструментов.
| Калибр | Артикул |
Г/П [т макс.] |
E [мм] |
L [мм] |
M [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|
| 8-10 | F34775 | 2,50 | 111 | 148 | 48 | 1,11 |
| 10-10 | F34780 | 4,00 | 134 | 180 | 60 | 2,09 |
| 13-10 | F34785 | 6,70 | 179 | 240 | 78 | 4,76 |
| 16-10 | F34790 | 10,00 | 222 | 296 | 96 | 9,07 |
Запасные части TWN 1931/0 (два фиксатора, две пружины и два спиральных штифта) предназначены для укорачивателей RAPID TWN 1852.
| Калибр | Артикул | Упаковочная единица |
Вес [кг] |
|---|---|---|---|
| 8-10 | F347750 | 1 комплект | 0,02 |
| 10-10 | F347800 | 1 комплект | 0,09 |
| 13-10 | F347850 | 1 комплект | 0,09 |
| 16-10 | F347900 | 1 комплект | 0,17 |
Инструкция по эксплуатации укорачивателя RAPID TWN 1852
В инструкции содержится только информация по установке. Возможны и другие манипуляции, позволяющие добиться безопасного позиционирования цепи в двух карманах укорачивателя RAPID TWN 1852

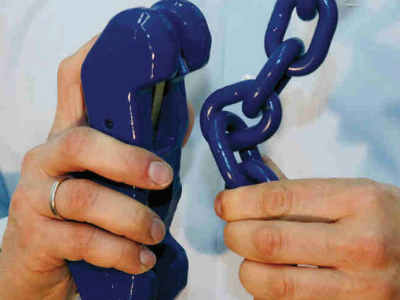

- Размещение цепи в верхнем кармане:

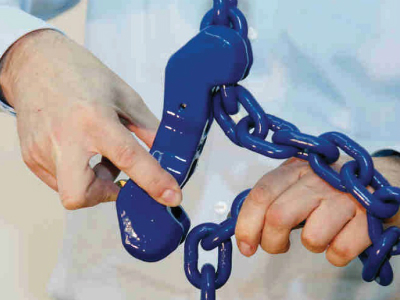

Возьмите укорачивающую лапку, как показано в правую руку и откройте верхний предохранительный рычаг указательным пальцем. Снизу левой рукой возьмитесь за цепь так, чтобы звено цепи, которое нужно поместить в верхний карман, поместилось в нижней дужке указательным и большим пальцами. Полностью вставьте звено цепи в верхний карман и отпустите предохранительный рычаг. Проверьте натяжение цепи в верхнем кармане.

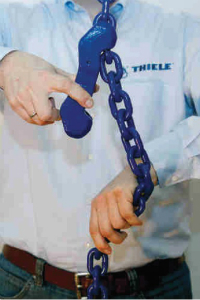

- Размещение цепи в нижнем кармане:

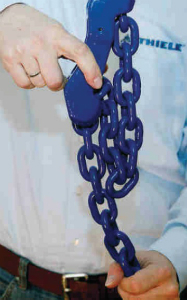

Возьмите укорачивающую лапку, уже висящую в верхнем кармане, большим и указательным пальцами правой руки и откройте нижний предохранительный рычаг средним пальцем. Сверху левой рукой возьмитесь за цепь так, чтобы звено цепи, помещаемое в нижний карман, удерживалось указательным и большим пальцами за верхнюю часть дужки.

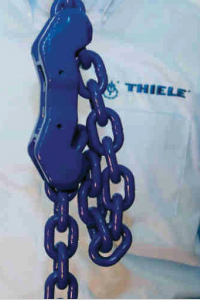

Теперь полностью вставьте звено цепи в нижний карман и отпустите предохранительный рычаг. Проверьте натяжение цепи в нижнем кармане. Избегайте скручивания цепей. Всегда проверяйте правильность установки после настройки укорачивателя перед каждым подъемом!

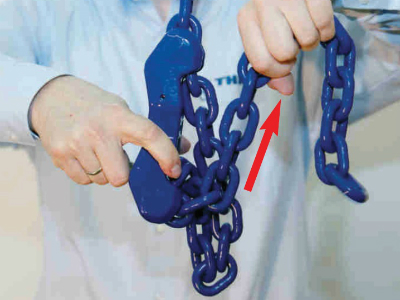

- Отсоединение цепочки от нижнего кармана:
Возьмитесь за укорачивающую лапку большим и указательным пальцами правой руки и откройте нижний предохранительный рычаг средним пальцем. Возьмитесь левой рукой за нижнюю ветвь цепи и переместите ее вверх. Слегка дерните, чтобы упростить извлечение цепи из нижнего кармана.
