Страна производства | Германия |
---|---|
Бренд | THIELE |
Назначение | Компонент для цепного стропа |
Запас прочности | 4:1 |
Покрытие | RAL 5002 |
Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |

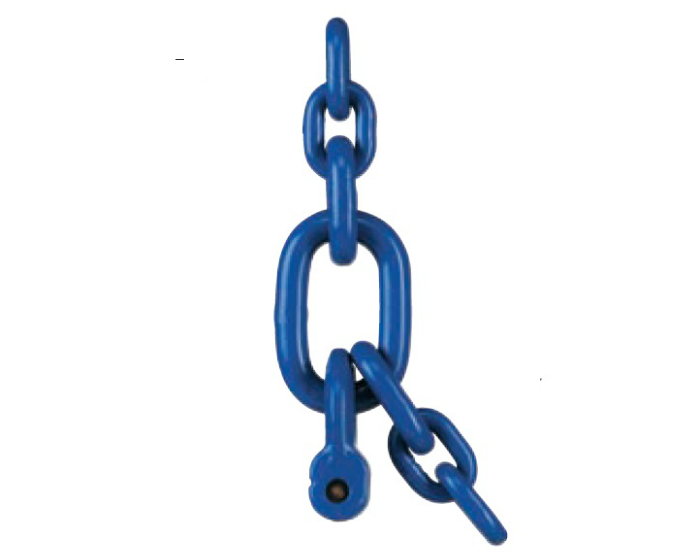

Укорачивающее устройство фиксированного размера TWN 1896 является единственным в мире, которое завершает сборку системы 10 класса и автоматически присоединяется к подзвеннику соответствующего калибра. Полностью исключается возможность ошибок и неисправностей и обеспечивается дополнительная безопасность для пользователя.
Первая короткая ветвь цепи должна быть соединена с главным кольцом (звеном для навеса) с помощью скобы соединителя. Вторая короткая ветвь цепи должна быть соединена с укорачивателем с помощью вилочного соединения. Более длинная ветвь цепи с крюком или другим устройством на конце должна быть закреплена на скобе. Эта ветвь цепи может быть укорочена с помощью установленного укорачивателя.
Требования к изготовлению изделия и испытаниям основаны на DIN EN 818-4, DIN EN 1677 части 1 и 4 и DIN 5688-3 с учетом допустимой нагрузки 10 класса качества.

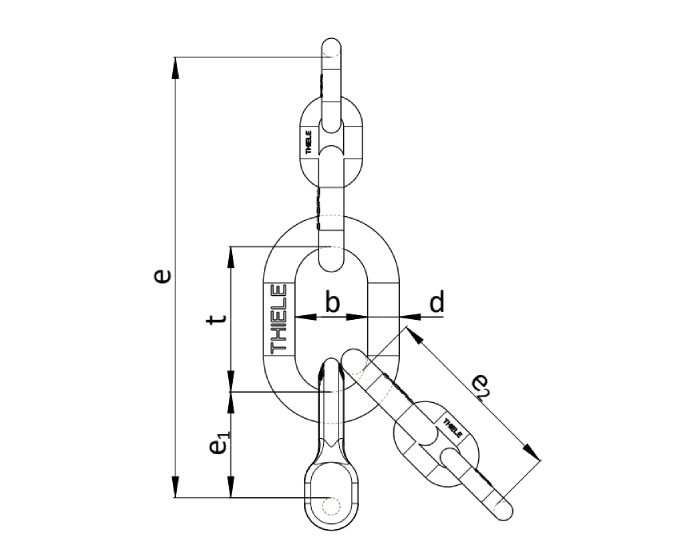

Калибр | Артикул |
Г/П [т макс.] |
E [мм] |
E1 [мм] |
E2 [мм] |
D [мм] |
T [мм] |
B [мм] |
Вес [кг] |
---|---|---|---|---|---|---|---|---|---|
6-10 | F189606 | 1,40 | 137 | 31 | 60 | 10 | 46 | 23 | 0,32 |
8-10 | F189608 | 2,50 | 175 | 38 | 78 | 13 | 60 | 30 | 0,70 |
10-10 | F189610 | 4,00 | 215 | 46 | 99 | 16 | 70 | 35 | 1,40 |
13-10 | F189613 | 6,70 | 270 | 59 | 126 | 18 | 85 | 40 | 2,60 |
16-10 | F189616 | 10,00 | 326 | 76 | 150 | 22 | 100 | 50 |
5,00 |
