| Страна производства | Германия |
|---|---|
| Бренд | THIELE |
| Назначение | Компонент для цепного стропа |
| Запас прочности | 4:1 |
| Покрытие | RAL 3003 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Стандарт | EN 818, EN 1677, DIN 5688-3 |

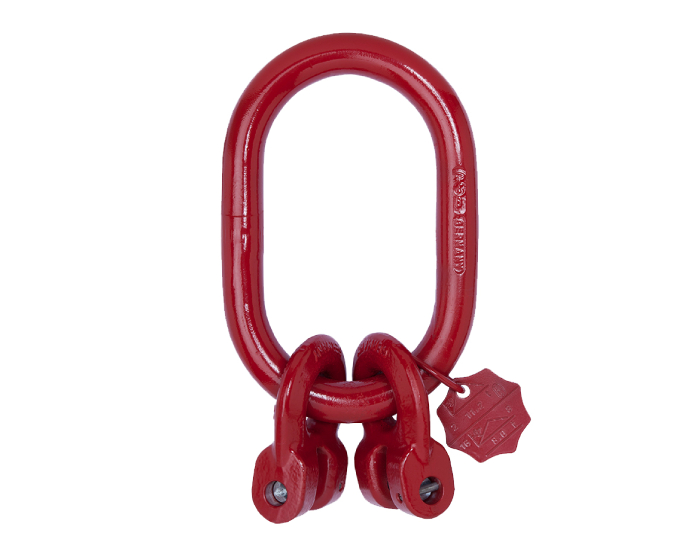

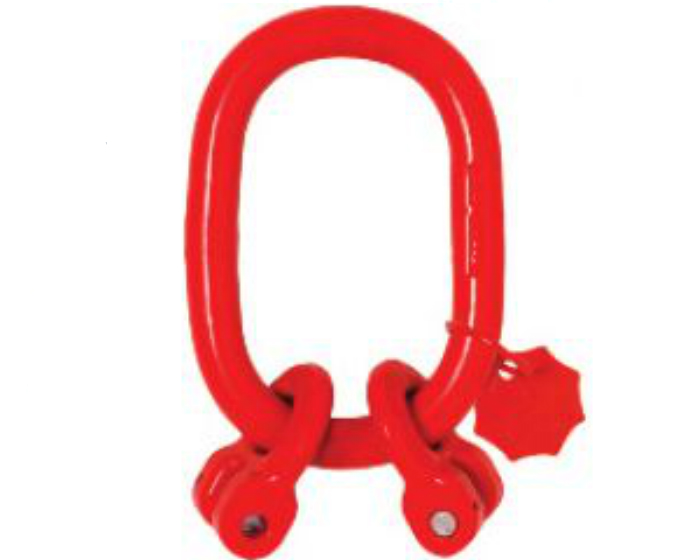

Кольцо TWN 0810/2 тип TAA2 для двухветвевых цепных стропов. Подбор необходимого размера определяется по калибру подзвенника. Подзвенники свободно перемещаются. Идентификационная бирка содержит все необходимые данные.
Размеры главных звеньев фиксированного размера типа A соответствуют DIN 5688-3. Требования к производству и испытаниям основаны на DIN EN 1677, части 1 и 4.

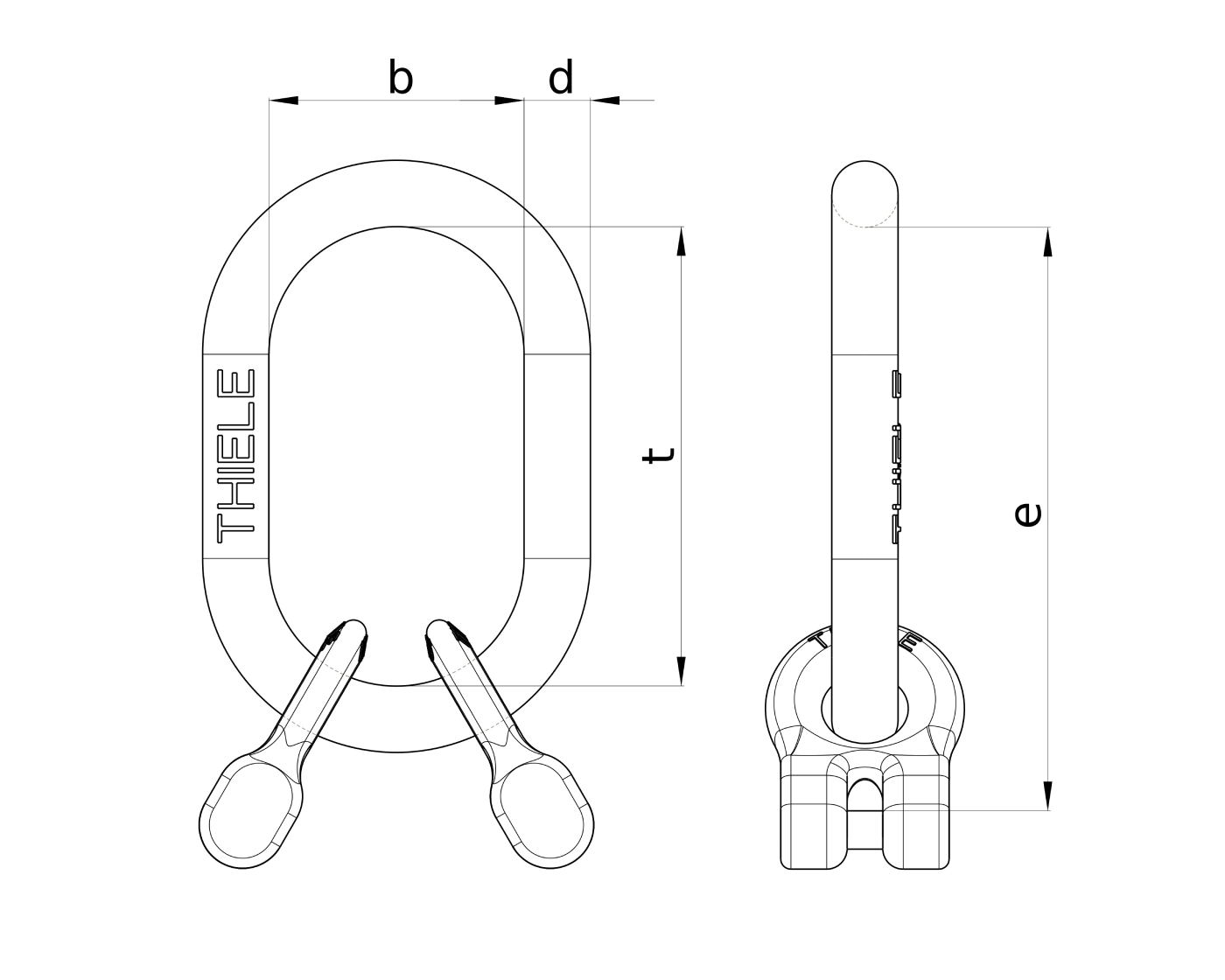

| Калибр | Артикул |
Г/П (угол = 0° - 45°) [т макс.] |
E [мм] |
D [мм] |
T [мм] |
B [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|
| 6-8 | F08102068 | 1,60 | 121 | 13 | 90 | 50 | 0,50 |
| 8-8 | F08102088 | 2,80 | 167 | 18 | 130 | 70 | 1,20 |
| 10-8 | F08102108 | 4,25 | 186 | 20 | 140 | 80 | 1,90 |
| 13-8 | F08102138 | 7,50 | 239 | 26 | 180 | 100 | 4,00 |
| 16-8 | F08102168 | 11,20 | 305 | 32 | 230 | 125 | 7,60 |
| 22-8 | F08102228 | 21,20 | 420 | 45 | 320 | 175 | 19,60 |
