Страна производства Германия
Бренд THIELE
Назначение Компонент для цепного стропа
Запас прочности 4:1
Покрытие RAL 3003
Проверка 100% магнитно-порошковая дефектоскопия на наличие микротрещин

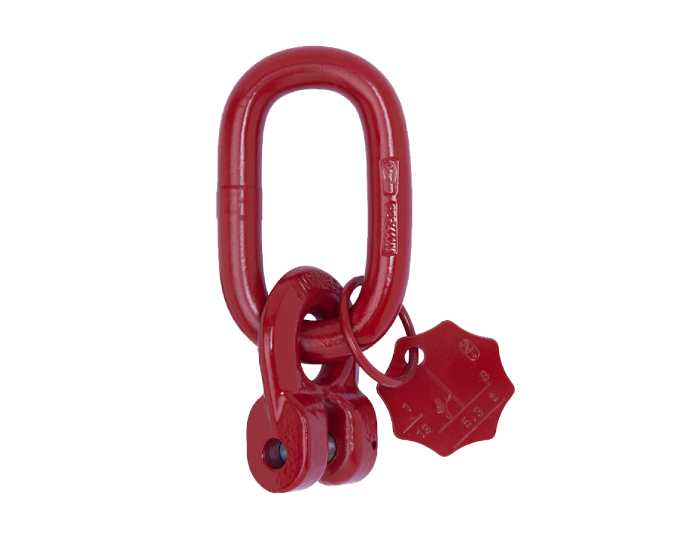

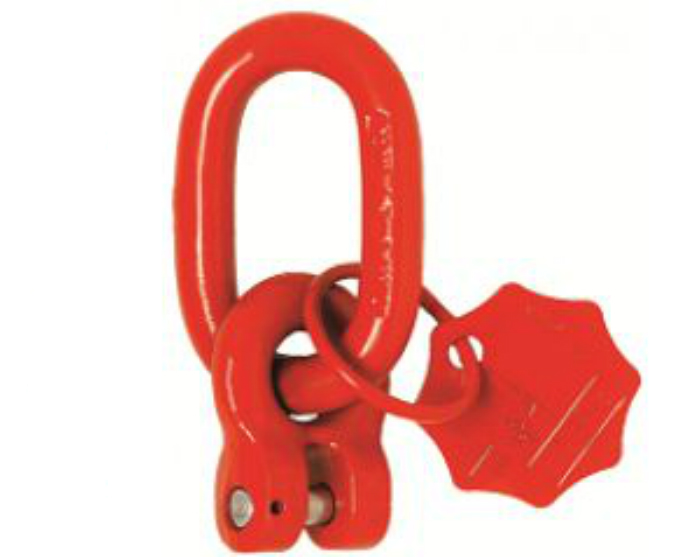

Кольцо TWN 0811/1 тип TAB 1 предназначено для одноветвевых цепных стропов. Подбор необходимого размера определяется по калибру подзвенника. Подзвенник свободно перемещается. Идентификационная бирка содержит все необходимые данные.

Размеры главных звеньев фиксированного размера формы B соответствуют DIN 5688-3. Требования к производству и испытаниям основаны на DIN EN 1677, части 1 и 4.

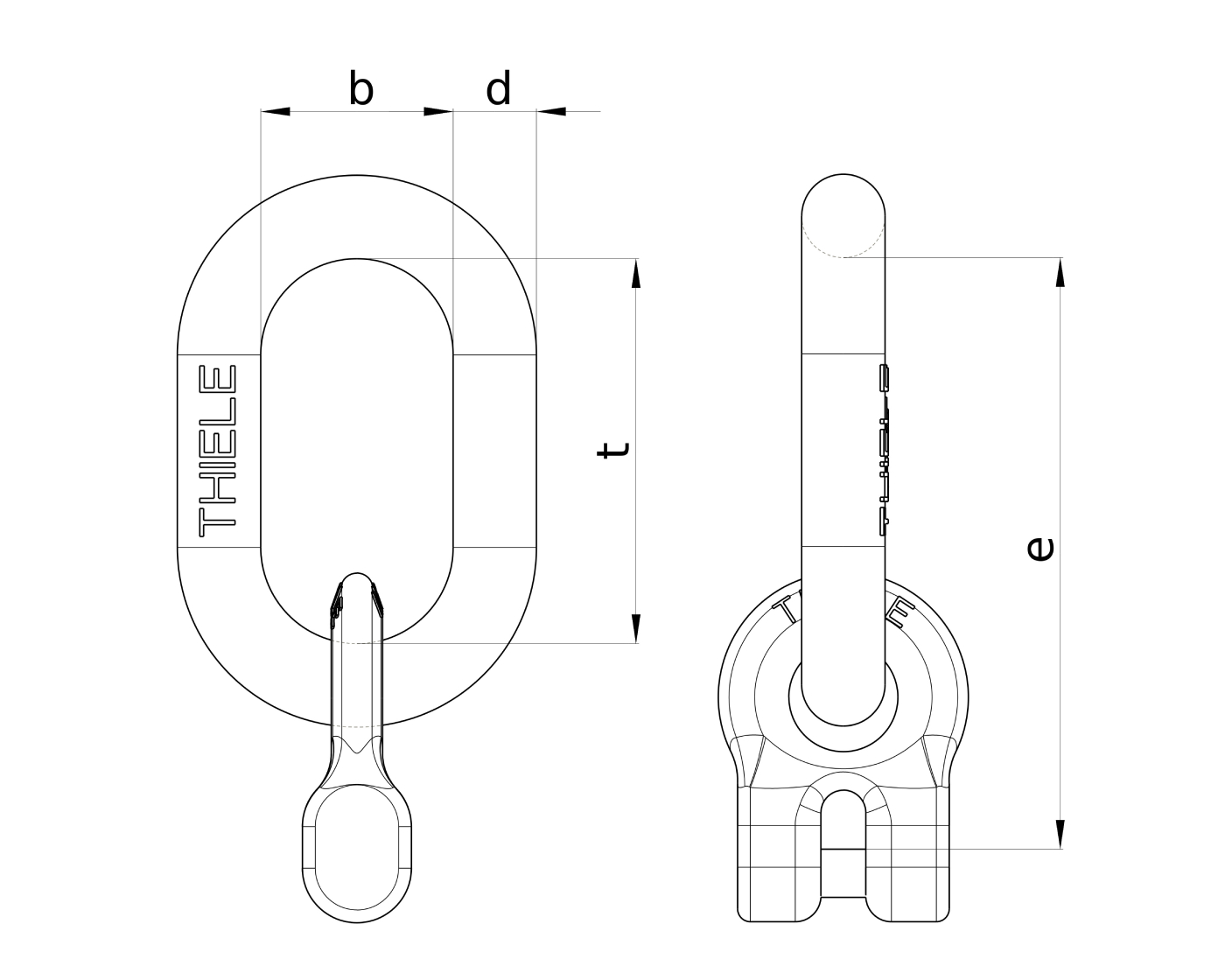

Калибр Артикул Г/П
[т макс.]
E
[мм]
D
[мм]
T
[мм]
B
[мм]
Вес
[кг]
6-8 F08111068 1,12 91 13 60 30 0,31
8-8 F08111088 2,00 107 16 70 35 0,57
10-8 F08111108 3,15 136 20 90 45 1,14
13-8 F08111138 5,30 159 22 100 50 1,84
16-8 F08111168 8,00 195 26 120 60 3,20
18-8 F08111188 10,00 219 32 140 70 5,40
22-8 F08111228 15,00 260 36 160 80 8,00
