| Страна производства | Германия |
|---|---|
| Бренд | THIELE |
| Назначение | Компонент для цепного и канатного стропа |
| Запас прочности | 4:1 |
| Покрытие | RAL 3003 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Стандарт | EN 818, EN 1677, DIN 5688-3 |

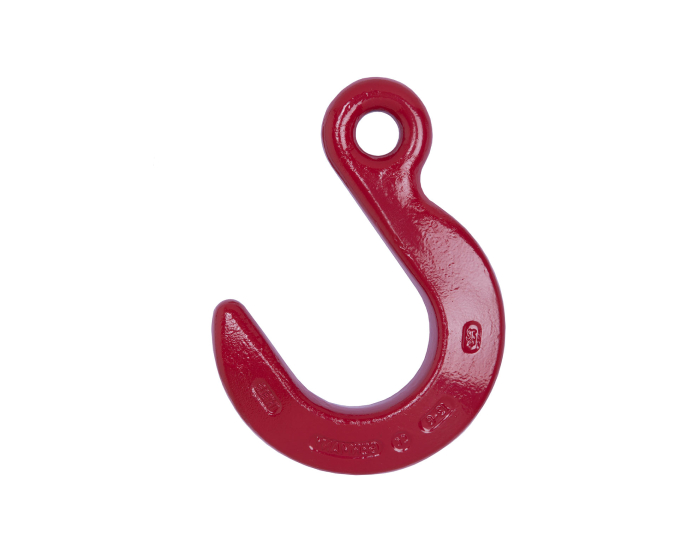

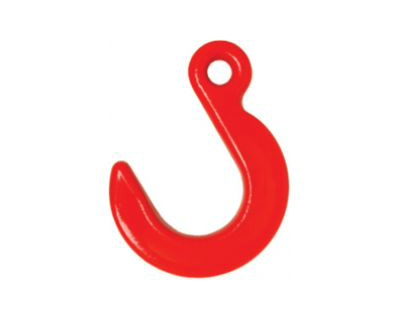

Крюк с большим зевом с проушиной TWN 0856 был оптимизирован по своей форме. Модель крюка TWN 0856 используются в составе цепных стропов прежде всего в литейных цехах. Компонент интегрируется в цепь посредством цепного соединителя THI-LOK® ТВН 1320.
На изделие нанесена маркировка для контроля зева крюка и маркировка износа для своевременной выбраковки. Оптимизированный вес за счет формы крюка. Требования к производству и испытаниям соответствуют стандарту DIN EN 1677-1. Проверенная безопасность с сертификатом BG.

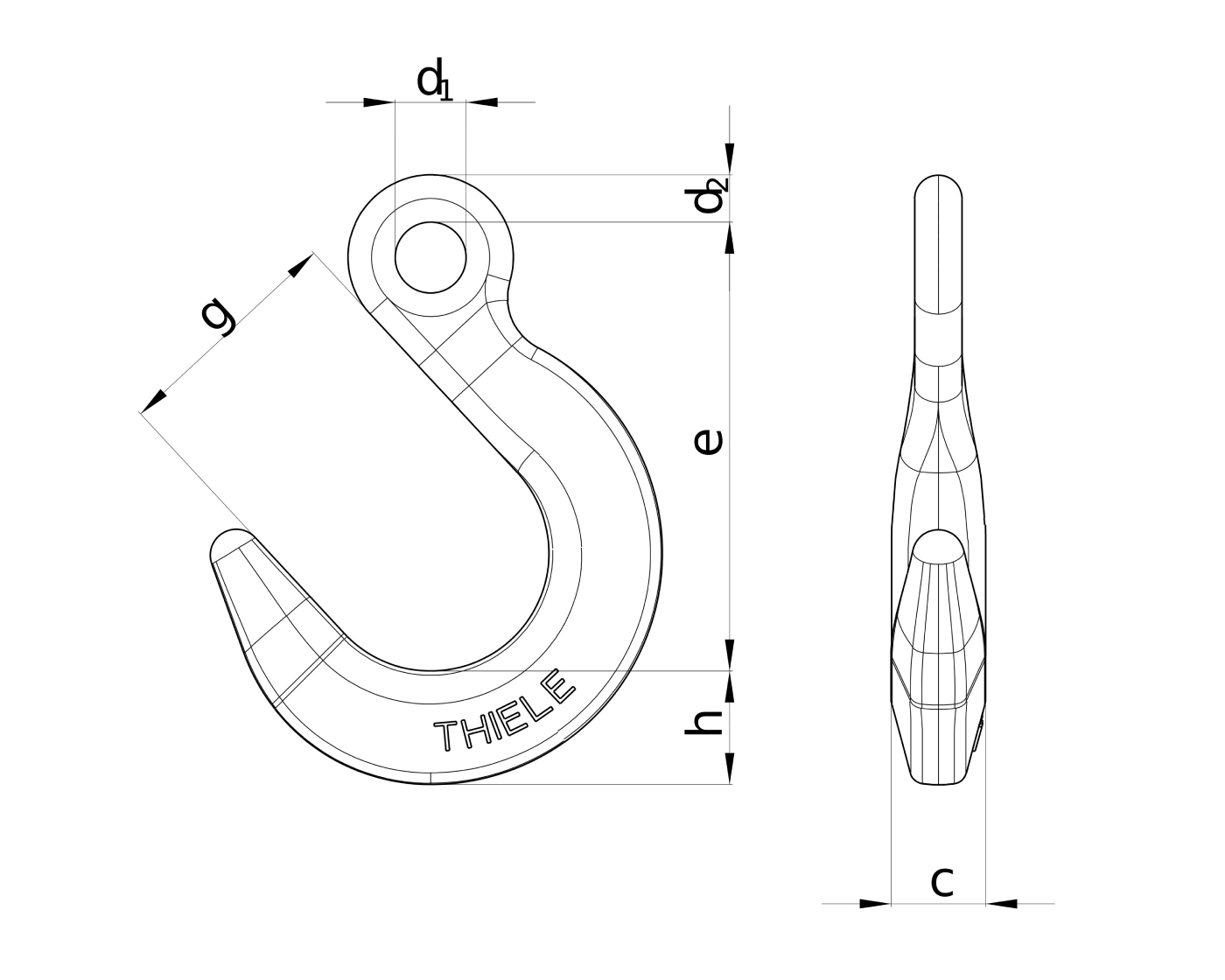

| Калибр | Артикул |
Г/П [т макс.] |
E [мм] |
D1 [мм] |
G [мм] |
H [мм] |
C [мм] |
D2 [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|
| 6-8 | Z00456 | 1,12 | 95 | 13 | 50 | 24 | 20 | 10 | 0,53 |
| 8-8 | F32360 | 2,00 | 125 | 18 | 66 | 33 | 27 | 14 | 1,06 |
| 10-8 | F32370 | 3,15 | 146 | 20 | 76 | 35 | 32 | 16,50 | 1,66 |
| 13-8 | F32380 | 5,30 | 175 | 26 | 89 | 41 | 38 | 20 | 3,16 |
| 16-8 | F32390 | 8,00 | 205 | 32 | 102 | 48 | 45 | 23 | 5,14 |
| 18/20-8 | F32400 | 12,50 | 235 | 40 | 114 | 54 | 51 | 25,50 | 7,42 |
| 22-8 | Z00457 | 15,00 | 265 | 47 | 127 | 70 | 65 | 30 | 10,88 |
| 26-8 | Z00458 | 21,20 | 305 | 52 | 136 | 80 | 72 | 35 | 16,49 |
| 32-8 | Z00459 | 31,50 | 327 | 60 | 162 | 93 | 83 | 38 | 24,44 |
