| Страна производства | Германия |
|---|---|
| Бренд | THIELE |
| Назначение | Компонент для цепного стропа |
| Запас прочности | 4:1 |
| Покрытие | RAL 3003 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Стандарт | EN 818, EN 1677, DIN 5688-3 |
| Название для комплекта запасных штифтов | TWN 0904/0 |

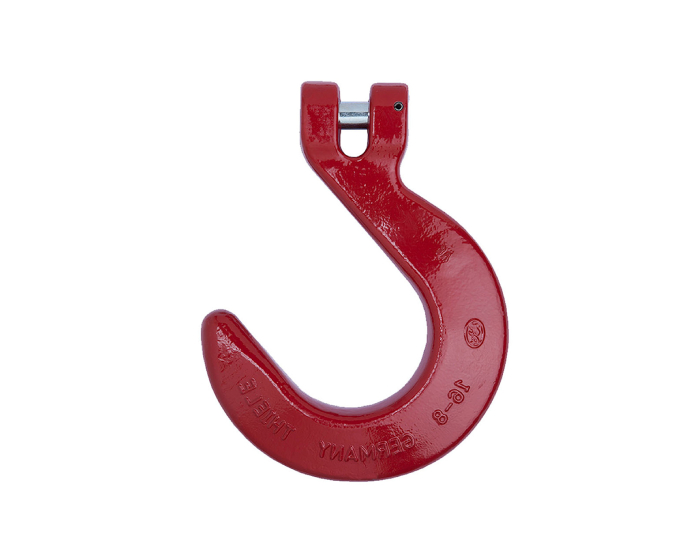

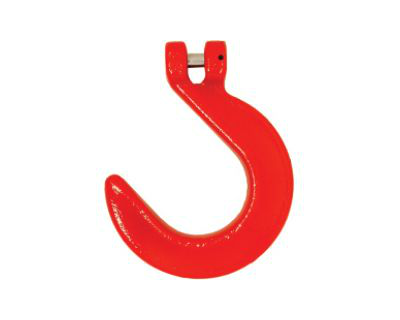

Крюк с большим зевом с вилочным соединением TWN 0859 используются в составе цепных стропов прежде всего в литейных цехах. На изделие нанесена маркировка для контроля зева крюка и маркировка износа для своевременной выбраковки. Оптимизированный вес за счет формы крюка.
Требования к производству и испытаниям соответствуют стандарту DIN EN 1677-1. Проверенная безопасность с сертификатом BG.

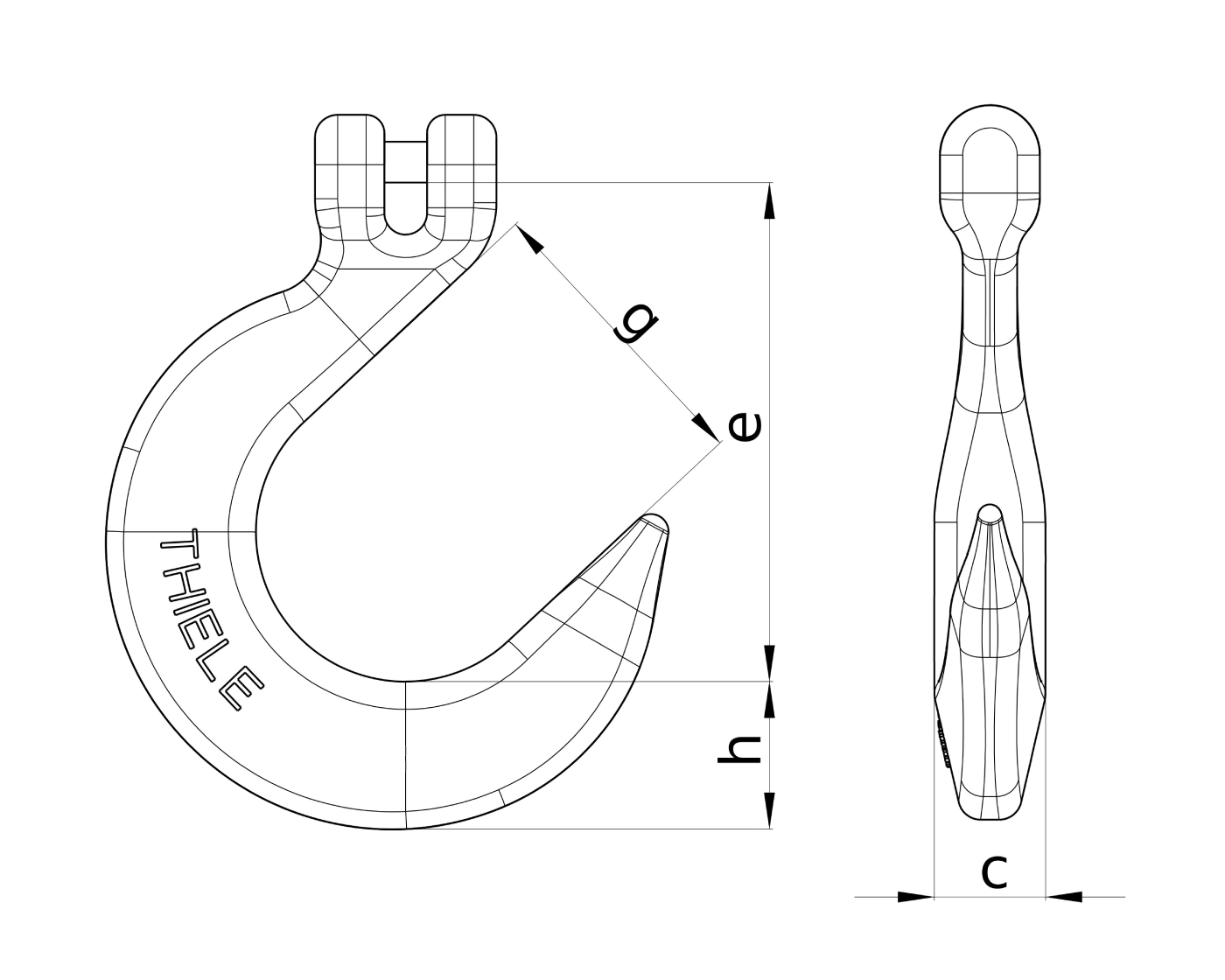

| Калибр | Артикул |
Г/П [т макс.] |
E [мм] |
G [мм] |
H [мм] |
C [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|
| 8-8 | F33310 | 2,00 | 110 | 66 | 33 | 27 | 1,00 |
| 10-8 | F33320 | 3,15 | 133 | 76 | 35 | 32 | 1,61 |
| 13-8 | F33330 | 5,30 | 159 | 89 | 41 | 38 | 3,40 |
| 16-8 | F33340 | 8,00 | 189 | 102 | 48 | 45 | 5,50 |
Запасные части TWN 0904/0 (грузовой палец и штифт)
| Калибр | Артикул | Упаковочная единица |
Вес [кг] |
|---|---|---|---|
| 8-8 | F48352 | 1 комплект | 0,01 |
| 10-8 | F48355 | 1 комплект | 0,03 |
| 13-8 | F48358 | 1 комплект | 0,07 |
| 16-8 | F48361 | 1 комплект | 0,11 |
