| Страна производства | Германия |
|---|---|
| Бренд | THIELE |
| Назначение | Компонент для цепного и канатного стропа |
| Запас прочности | 4:1 |
| Покрытие | RAL 3003 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Стандарт | EN 818, EN 1677, DIN 5688-3 |
| Название для комплекта запасных частей | TWN 0920 - 0922 |
| Примечание | Модель TWN 0854 только для стабилизации, не предназначена для раскручивания под нагрузкой |

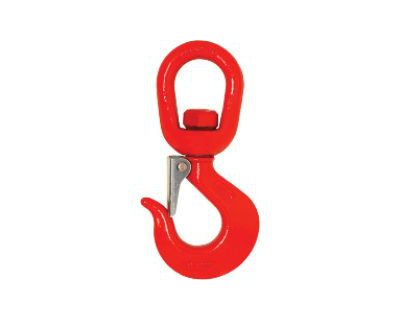

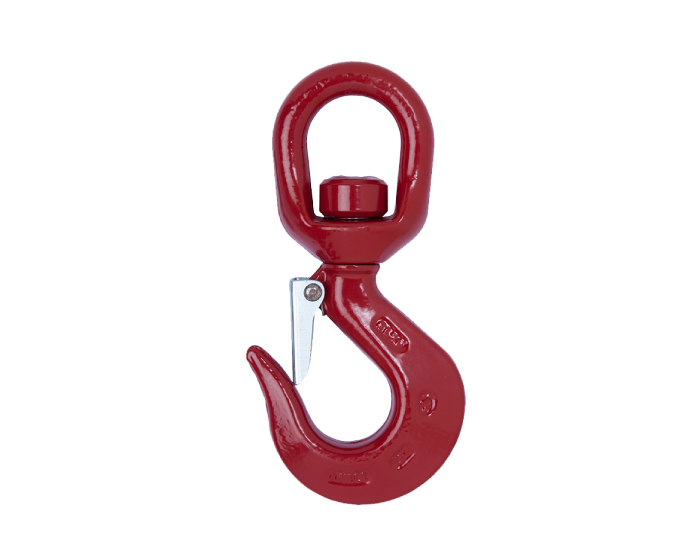

Поворотный крюкTWN 0854 используются в качестве дополнительного компонента цепного стропа. Вертлюги позволяют выравнивать ветви стропа и избегать перекручивания. Компонент интегрируется в цепь посредством цепного соединителя THI-LOK®s TWN 1320. Требования к производству и испытаниям соответствуют стандарту DIN EN 1677-2.
Крюк TWN 0854 оснащен сверхпрочной кованой предохранительной защелкой. На изделие нанесена маркировка для контроля зева крюка и маркировка износа для своевременной выбраковки. Кованая защелка плотно прилегает к кончику крюка и хорошо защищена от деформации при боковых воздействиях. Отличительной особенностью крюка является поворотное основание, что позволяет облегчить процесс строповки груза. Проверенная безопасность с сертификатом BG.

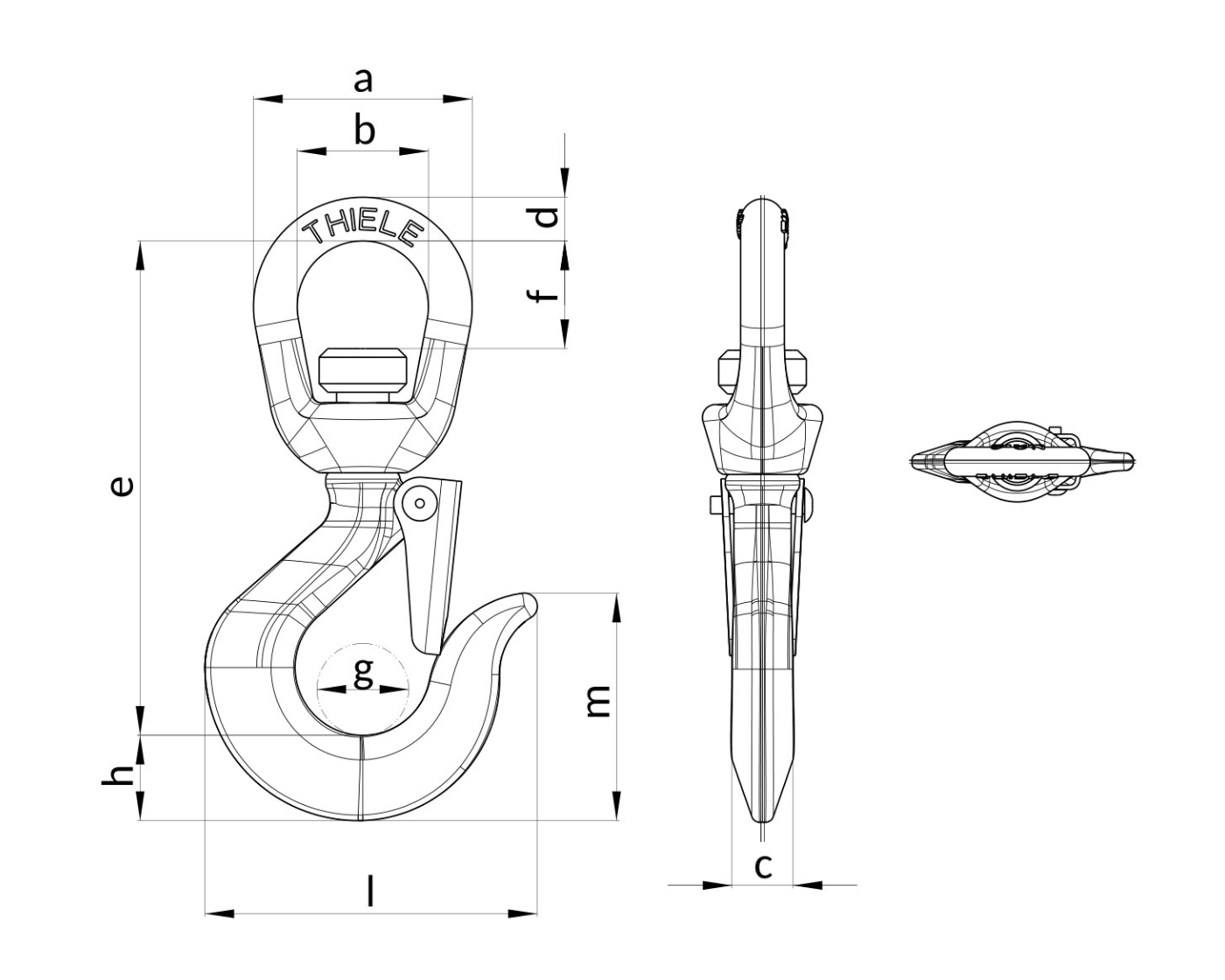

| Калибр | Артикул |
Г/П [т макс.] |
D [мм] |
F [мм] |
B [мм] |
E [мм] |
G [мм] |
A [мм] |
C [мм] |
H [мм] |
I [мм] |
M [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,75-8M | F32103 | 0,75 |
10 |
25 | 30 | 113,50 | 19 | 50 | 13 | 14 | 62.50 |
42,50 |
0,37 |
| 6-8 | F32100 | 1,12 | 10 | 25 | 30 | 113 | 21 | 50 | 14 |
19 |
73 |
52 | 0,38 |
| 8-8 | F32110 | 2,00 |
16 |
42 | 44 | 155 | 25 | 76 | 19 |
24,50 |
88 |
68 |
1,00 |
| 10-8 |
F32120 |
3,15 |
16 |
42 | 44 | 162 | 28 | 76 | 20.50 | 28,50 |
104 |
72 | 1,20 |
| 13-8 | F32130 | 5,30 |
19 |
43 | 51 | 190 | 34 | 89 | 28 | 33 |
120 |
87 | 2,08 |
| 16-8 | F32140 | 8,00 | 26 | 60 | 64 | 247 | 42 | 114 | 35 | 43 |
156 |
110 |
4,45 |
Запасные части TWN 0920 - 0922 (предохранительная защелка, пружина и штифт)
| Калибр | Артикул | Упаковочная единица |
Вес [кг] |
|---|---|---|---|
| 6-8 | F48420 | 1 комплект | 0,02 |
| 8-8 | F48423 | 1 комплект |
0,03 |
| 10-8 | F48426 | 1 комплект | 0,04 |
| 13-8 | F48429 | 1 комплект | 0,11 |
| 16-8 | F48469 | 1 комплект | 0,19 |
