| Страна производства | Германия |
|---|---|
| Бренд | THIELE |
| Назначение | Компонент для цепного стропа / грузоподъемная скоба |
| Запас прочности | 4:1 |
| Покрытие | RAL 3003 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Стандарт | EN 818, EN 1677, DIN 5688-3 |

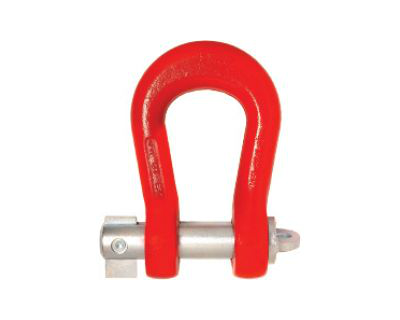

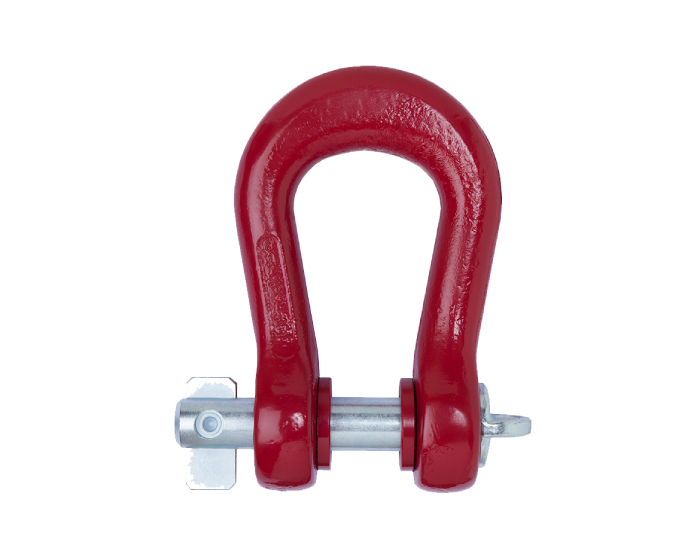

Скоба TWN 0898 оснащена фиксатором (затвором), который позволяет производить быструю установку и демонтаж. Изделие используются в качестве концевых соединений в цепных стропах. Компонент может также использоваться в траверсах.
Требования к производству и испытаниям основаны на DIN EN 1677-1.

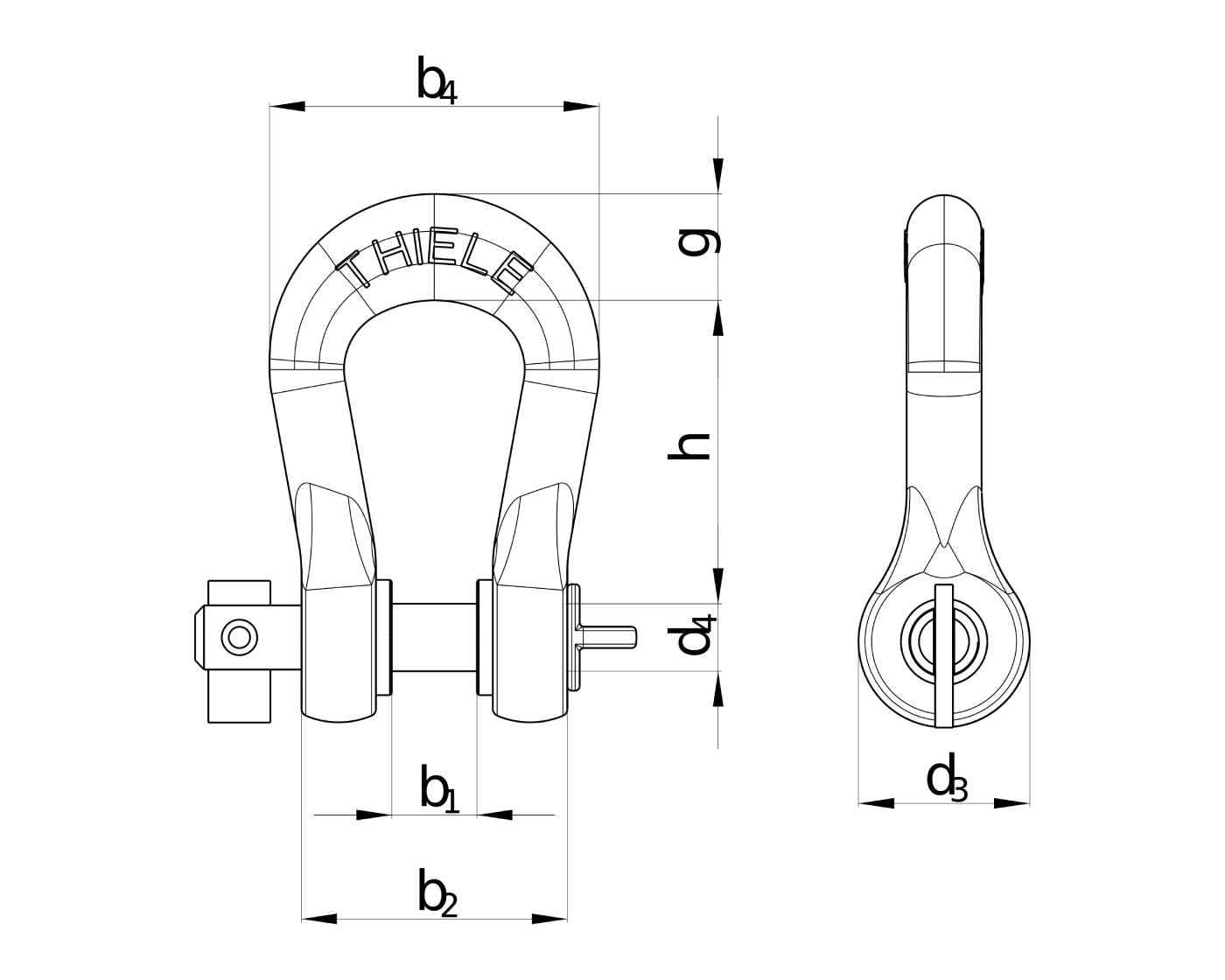

| Калибр | Артикул |
Г/П [т макс.] |
G [мм] |
D3 [мм] |
D4 [мм] |
H [мм] |
B1 [мм] |
B2 [мм] |
B4 [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|
| 10 | F38355 | 35,00 | 60 | 96 | 48 | 166 | 66 | 150 | 186 | 11,86 |
| 20 | F38370 | 70,00 | 85 | 136 | 68 | 231 | 90 | 206 | 256 | 31,46 |

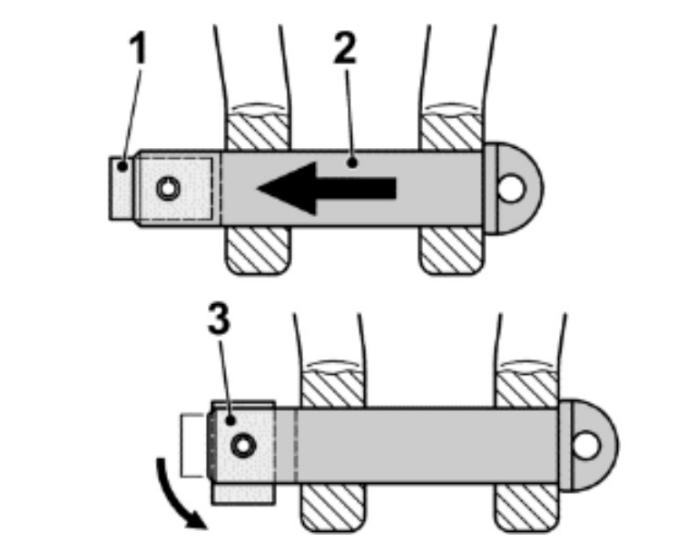

Инструкция по установке скобы
- Разблокируйте откидной предохранитель затвора;
- Полностью вставьте болт в оба отверстия скобы;
- Опустите затвор, чтобы зафиксировать болт
