| Страна производства | Германия |
|---|---|
| Бренд | THIELE |
| Назначение | Компонент для цепного стропа / грузоподъемная скоба |
| Запас прочности | 4:1 |
| Покрытие | RAL 3003 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Примечание | Одобрено DNV 2.7-1: 2013-06 (для работы с оффшорными контейнерами) |

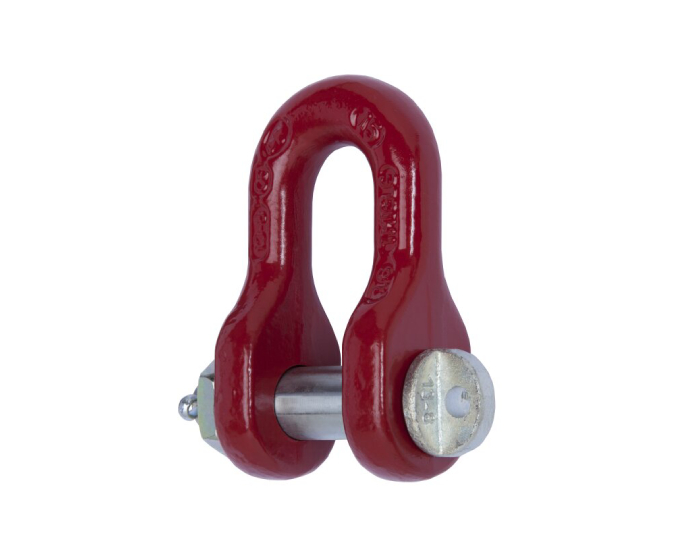

Скобы TWN 0818 тип C с болтом, гайкой и шплинтом предназначены для использования в составе подъемных комплектов для морских контейнеров в соотв. DNVGL-ST-E271 и используются в переносных морских установках в соотв. к DNV-ST-E273. Требования к производству и испытаниям основаны на стандарте DIN EN 1677-1.
|

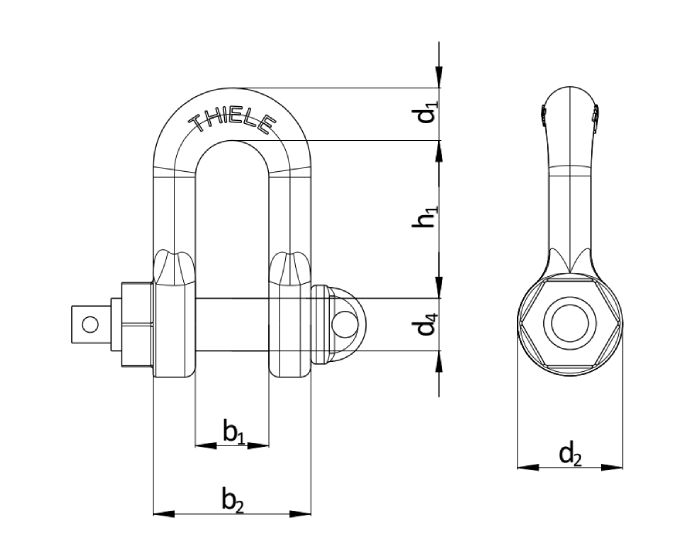

Калибр |
Артикул |
Номинальный размер [DIN 82101] |
Г/П [т макс.] |
H1 [мм] |
B1 [мм] |
B2 [мм] |
D1 [мм] |
D4 [мм] |
D2 [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|
| 10-8 | F30310NV | 1,0 | 3,15 | 49 | 21 | 47 | 15 | 16 | 32 | 0,42 |
| 13-8 | F30320NV | 1,6 | 5,30 | 61 | 27 | 61 | 19 | 20 | 40 | 0,84 |
| 16-8 | F30330NV | 2,5 | 8,00 | 73 | 33 | 75 | 23 | 24 | 48 | 1,49 |
| 18/20-8 | F30340NV | 4,0 | 12,50 | 91 | 42 | 96 | 29 | 30 | 60 | 3,10 |
| 22-8 | F30350NV | 5,0 | 15,00 | 111 | 47 | 107 | 33 | 36 | 72 | 4,50 |
| 26-8 | F30360NV | 6,0 | 21,20 | 120 | 53 | 212 | 37 | 39 | 78 | 6,30 |
| 28-8 | F30370NV | 8,0 | 25,00 | 140 | 60 | 136 | 41 | 45 | 90 | 10,10 |
| 32-8 | F30380NV | 10,0 | 31,50 | 149 | 66 | 152 | 46 | 48 | 95 | 12,80 |
| 36-8 | F30390NV | 12,0 | 40,00 | 158 | 73 | 167 | 50 | 52 | 104 | 15,60 |
| 40-8 | F30400NV | 16,0 | 50,00 | 185 | 81 | 185 | 55 | 60 | 120 | 22,20 |
| 45-8 | F30410NV | 20,0 | 63,00 | 211 | 90 | 206 | 61 | 68 | 136 | 26,30 |
