| Страна производства | Германия |
|---|---|
| Бренд | THIELE |
| Назначение | Компонент для цепного стропа, съёмное грузозахватное приспособление |
| Запас прочности | 4:1 |
| Покрытие | RAL 3003 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Название для комплекта запасных частей | TWN 0930-0932 |
| Стандарт | EN 818, EN 1677, DIN 5688-3 |
| Примечание | Одобрено DNV 2.7-1: 2013-06 (для работы с оффшорными контейнерами) |

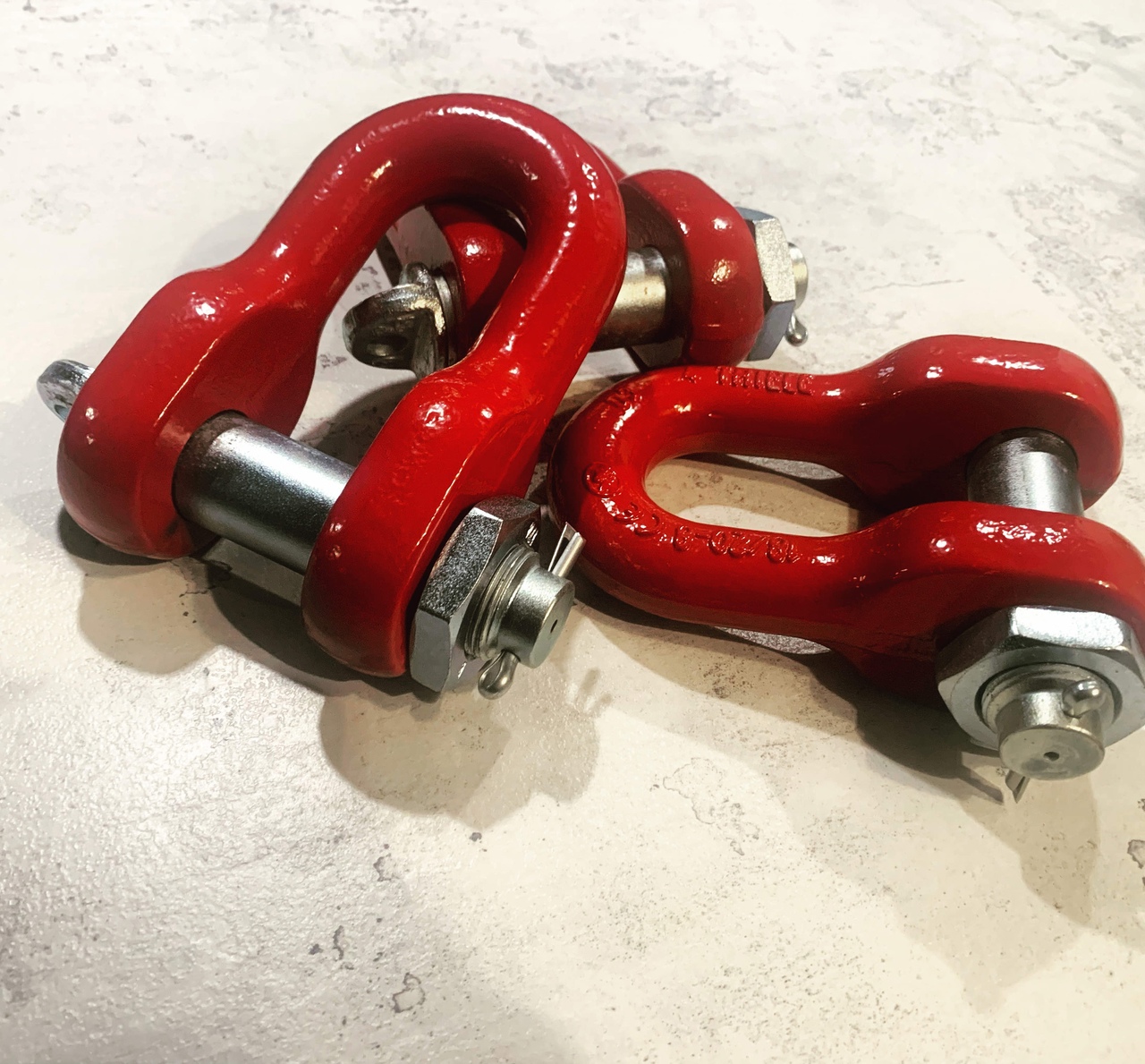

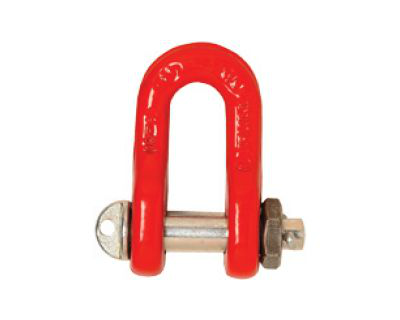

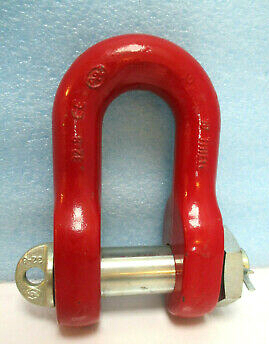

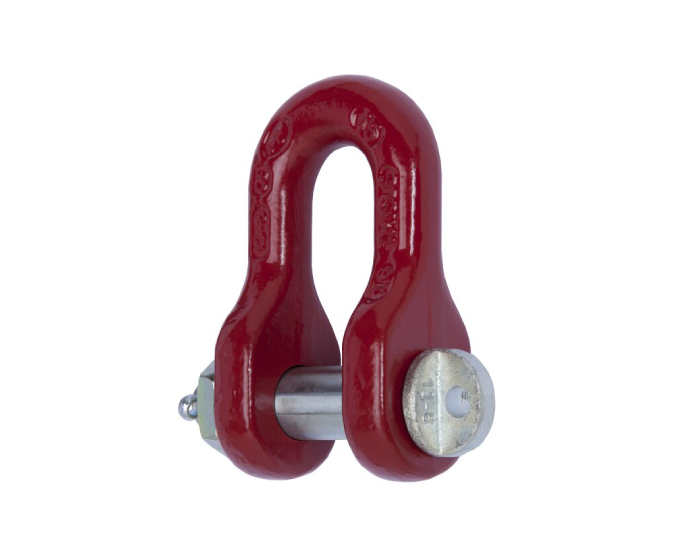

Скобы 8 класса качества тип C с болтом, гайкой и цилиндрическим штифтом TWN 0871 используются в качестве концевых фитингов в цепных стропах. Скобы могут монтироваться непосредственно на стропы и траверсы.
Размеры соответствуют DIN 82101. Требования к изготовлению и испытаниям основаны на DIN EN 1677-1.

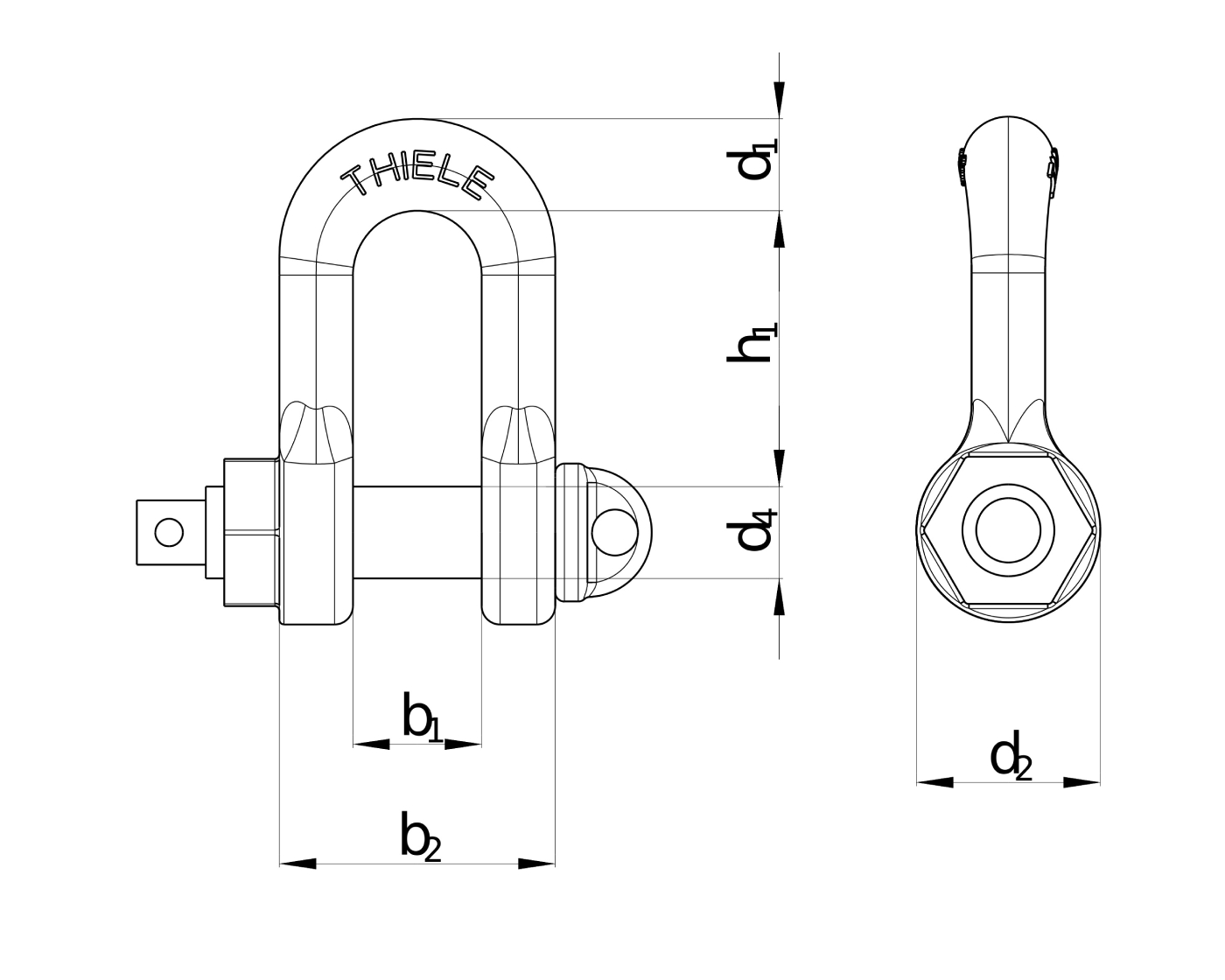

| Калибр | Артикул |
Номинальный размер [DIN 82101] |
Г/П [т макс.] |
H1 [мм] |
D1 [мм] |
D2 [мм] |
D4 [мм] |
B1 [мм] |
B2 [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|
| 6-8 | Z04147 | 0,4 | 1,12 | 30 | 10 | 20 | 10 | 14 | 30 | 0,10 |
| 8-8 | Z04145 | 0,6 | 2,00 | 36 | 12 | 24 | 12 | 16 | 37 | 0,20 |
| 10-8 | F30310 | 1 | 3,15 | 49 | 15 | 32 | 16 | 21 | 47 | 0,42 |
| 13-8 | F30320 | 1,6 | 5,30 | 61 | 19 | 40 | 20 | 27 | 61 | 0,84 |
| 16-8 | F30330 | 2,5 | 8,00 | 73 | 23 | 48 | 24 | 33 | 75 | 1,49 |
| 18/20-8 | F30340 | 4 | 12,50 | 91 | 29 | 60 | 30 | 42 | 96 | 3,10 |
| 22-8 | F30350 | 5 | 15,00 | 111 | 33 | 72 | 36 | 47 | 107 | 4,50 |
| 26-8 | F30360 | 6 | 21,20 | 120 | 37 | 78 | 39 | 53 | 121 | 6,30 |
| 28-8 | F30370 | 8 | 25,00 | 140 | 41 | 90 | 45 | 60 | 136 | 10,10 |
| 32-8 | F30380 | 10 | 31,50 | 147 | 45 | 96 | 48 | 66 | 150 | 12,30 |
| 36-8 | F30390 | 12 | 40,00 | 158 | 50 | 104 | 52 | 73 | 167 | 15,23 |
| 40-8 | F30400 | 16 | 50,00 | 185 | 55 | 120 | 60 | 81 | 185 | 22,20 |
| 45-8 | F30410 | 20 | 63,00 | 211 | 61 | 136 | 68 | 90 | 206 | 30,86 |
Запасные части TWN 0930 (болт, гайка, шплинт)
| Калибр | Артикул | Упаковочная единица |
Вес [кг] |
|---|---|---|---|
| 6-8 | по запросу | 1 комплект | - |
| 8-8 | по запросу | 1 комплект | - |
| 10-8 | F30451 | 1 комплект | 0,13 |
| 13-8 | F30461 | 1 комплект | 0,25 |
| 16-8 | F30471 | 1 комплект | 0,36 |
| 18/20-8 | F30481 | 1 комплект |
0,97 |
| 22-8 |
F30491 |
1 комплект | 1,31 |
| 26-8 | F30501 | 1 комплект | 1,99 |
| 28-8 |
F30511 |
1 комплект | 2,89 |
| 32-8 | F30521 | 1 комплект | 3,69 |
| 36-8 |
F30531 |
1 комплект | 4,48 |
| 40-8 |
F30541 |
1 комплект | 6,65 |
| 45-8 |
F30551 |
1 комплект | 8,20 |

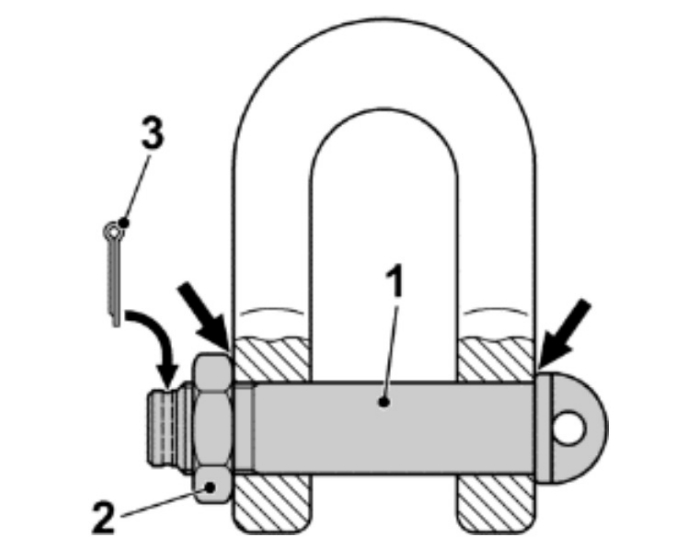

Инструкция по установке скобы
- Полностью вставьте болт в оба отверстия скобы.
- Удерживая болт гайкой, затяните гайку от руки с помощью подходящего инструмента. Убедитесь, что болт и гайка равномерно прилегают к корпусу скобы.
- Вставьте шплинт в соответствующее отверстие болта, чтобы зафиксировать соединение.
