| Страна производства | Германия |
|---|---|
| Бренд | THIELE |
| Назначение | Компонент для цепного стропа / грузоподъемная скоба |
| Запас прочности | 4:1 |
| Покрытие | RAL 3003 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Название для комплекта запасных частей | TWN 0905 / TWN 0906 |
| Стандарт | EN 818, EN 1677, DIN 5688-3 |

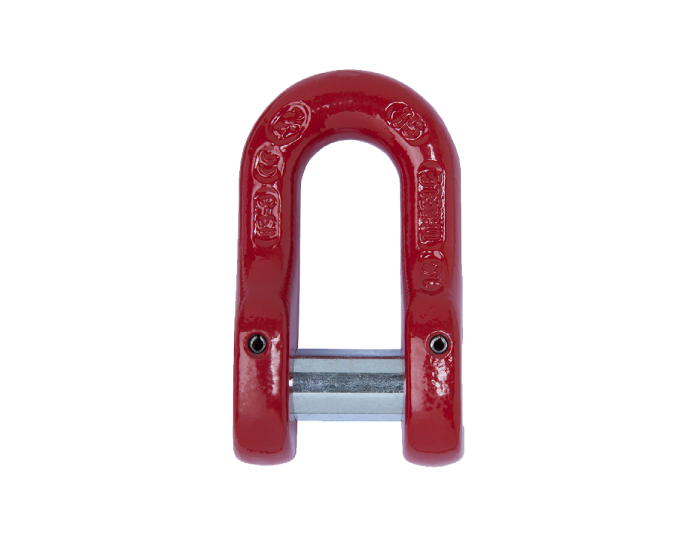

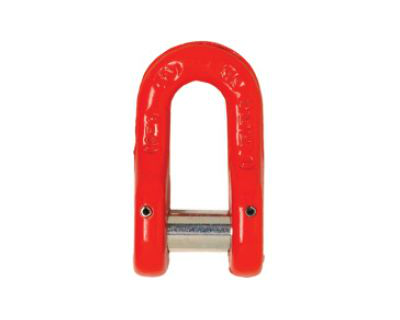

Скобы 8 класса качества тип С с болтом TWN 0870 используются в качестве концевых соединений в цепных стропах. Компоненты могут монтироваться непосредственно на стропы и траверсы. Размеры скоб соответствуют стандарту DIN 82101. Требования к изготовлению и испытаниям основаны на стандарте DIN EN 1677-1.

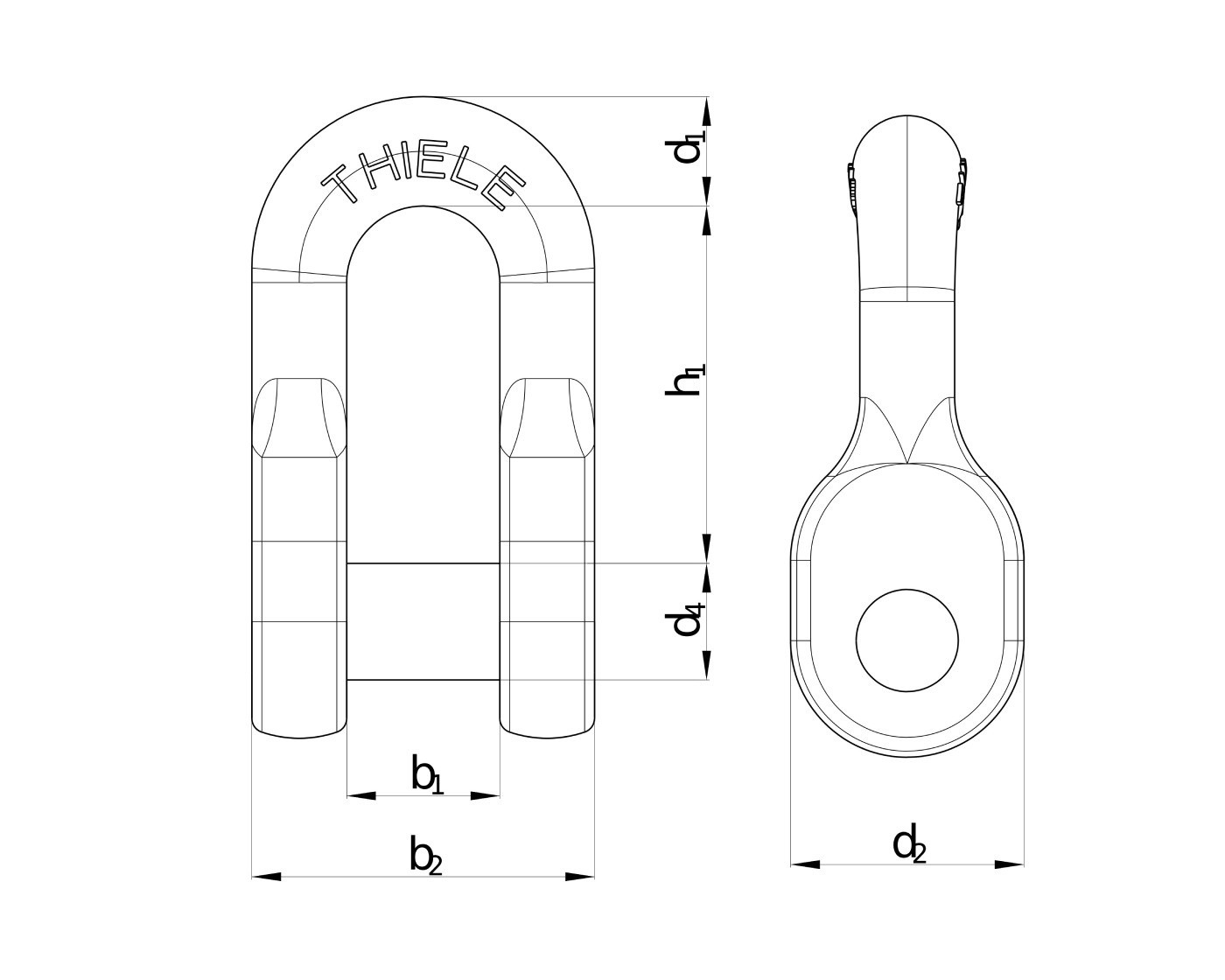

| Калибр | Артикул |
Номинальный размер [DIN 82101] |
Г/П [т макс.] |
H1 [мм] |
D1 [мм] |
D2 [мм] |
D4 [мм] |
B1 [мм] |
B2 [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|
| 10-8 | F30311 | 1 | 3,15 | 49 | 15 | 32 | 16 | 21 | 47 | 0,35 |
| 13-8 | F30321 | 1,6 | 5,30 | 61 | 19 | 40 | 20 | 27 | 61 | 0,71 |
| 16-8 | F30331 | 2,5 | 8,00 | 73 | 23 | 48 | 24 | 33 | 75 | 1,26 |
| 18/20-8 | F30341 | 4 | 12,50 | 91 | 29 | 60 | 30 | 41 | 96 | 2,60 |
| 22-8 | F30351 | 5 | 15,00 | 111 | 33 | 72 | 36 | 47 | 107 | 4,00 |
| 26-8 | F30361 | 6 | 21,20 | 120 | 37 | 78 | 39 | 53 | 121 | 5,70 |
| 28-8 | F30371 | 8 | 25,00 | 140 | 41 | 90 | 45 | 60 | 136 | 10,00 |
| 32-8 | F30381 | 10 | 31,50 | 147 | 45 | 96 | 48 | 66 | 150 | 10,50 |
| 36-8 | F30391 | 12 | 40,00 | 158 | 50 | 104 | 52 | 73 | 167 | 13,90 |
| 40-8 | F30401 | 16 | 50,00 | 185 | 55 | 120 | 60 | 81 | 185 | 20,50 |
| 45-8 | F30411 | 20 | 63,00 | 211 | 61 | 136 | 68 | 90 | 206 | 28,09 |
Запасные части TWN 0905 / 0906 (болт и штифты)
| Калибр | Артикул | Упаковочная единица |
Вес [кг] |
|---|---|---|---|
| 10-8 | F48036 | 1 комплект | 0,07 |
| 13-8 | F48039 | 1 комплект | 0,14 |
| 16-8 | F48042 | 1 комплект | 0,25 |
| 18/20-8 | F48045 | 1 комплект |
0,44 |
| 22-8 | F48048 | 1 комплект | 0,78 |
| 26-8 | F48051 | 1 комплект | 1,05 |
| 28-8 | F48054 | 1 комплект | 1,60 |
| 32-8 | F48057 | 1 комплект | 2,02 |
| 36-8 | F48060 | 1 комплект | 2,60 |
| 40-8 | F48063 | 1 комплект | 3,89 |
| 45-8 | по запросу | 1 комплект | - |

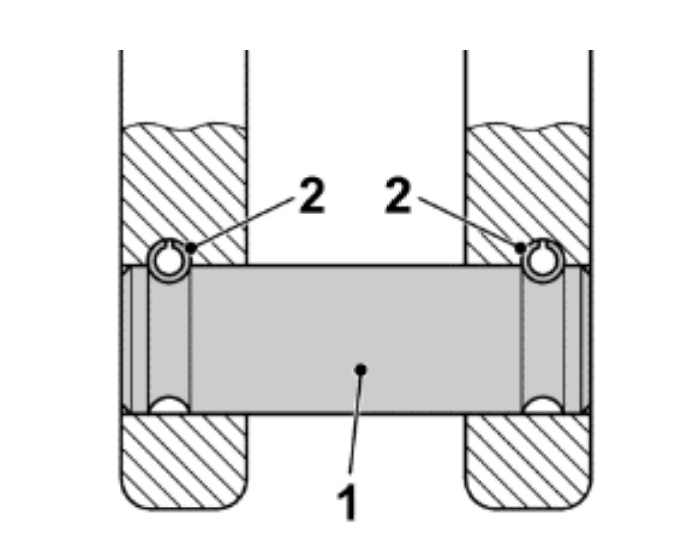

Инструкция по установке скобы
- Проденьте болт через оба отверстия на концах скобы и проследите за тем, чтобы две канавки в болте располагались концентрично с отверстиями под установочные штифты в корпусе скобы.
- Вставьте установочные штифты. Убедитесь, что прорезь направлена от болта к дуге дужки.
