| Страна производства | Германия |
|---|---|
| Бренд | THIELE |
| Назначение | Компонент для цепного стропа |
| Запас прочности | 4:1 |
| Покрытие | RAL 3003 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Название для комплекта запасных частей | TWN 0930-0932 |
| Стандарт | EN 818, EN 1677, DIN 5688-3 |

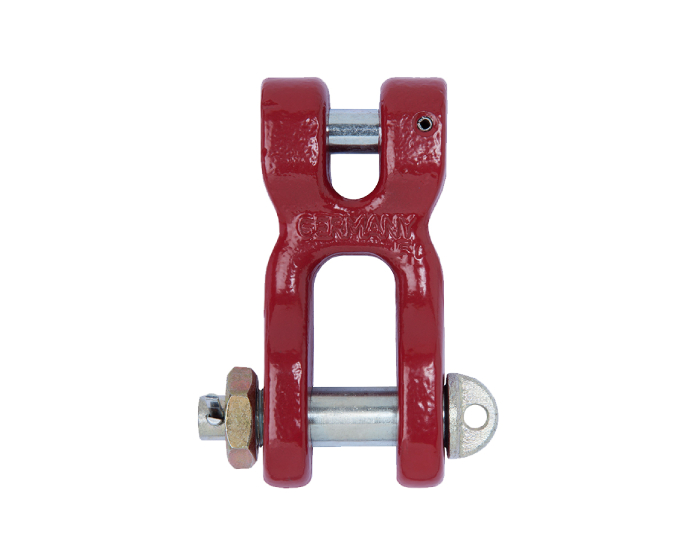

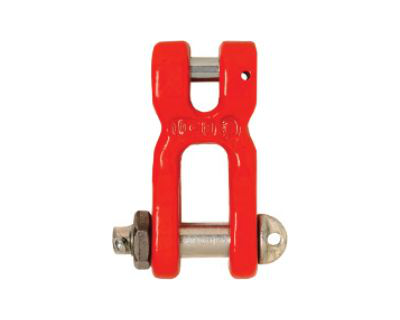

Цепные скобы 8 класса качества с болтами, гайками и цилиндрическими штифтами TWN 0862 используются в качестве концевых фитингов в цепных стропах.
Конструкция обеспечивает прямую интеграцию в подъемную цепь. Скобы также могут монтироваться непосредственно на стропах и траверсах. Требования к изготовлению и испытаниям основаны на стандарте DIN EN 1677-1.

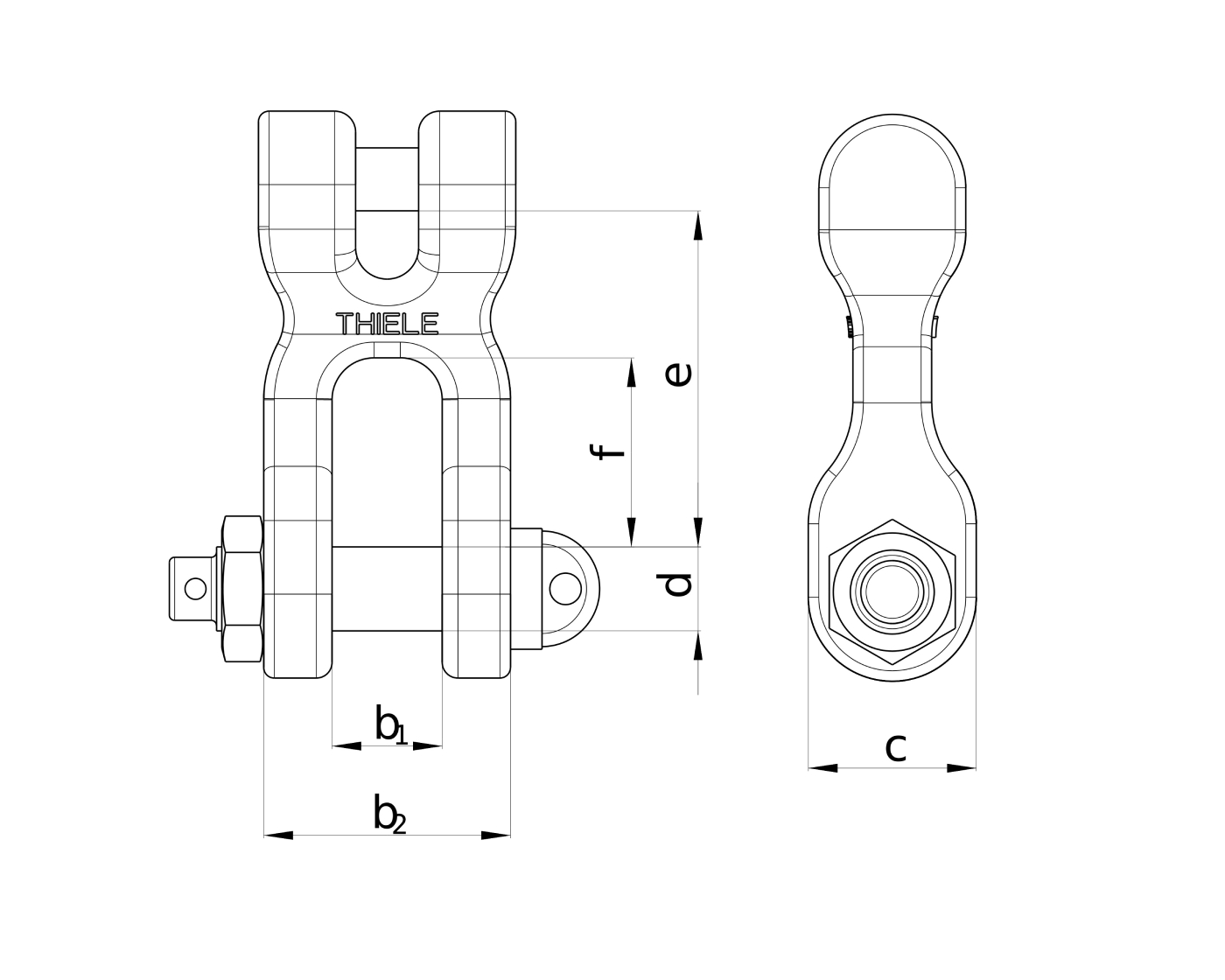

| Калибр | Артикул |
Г/П [т макс.] |
E [мм] |
D [мм] |
C [мм] |
F [мм] |
B1 [мм] |
B2 [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|
| 10-8 | F30600 | 3,15 | 64 | 16 | 32 | 36 | 21 | 47 | 0,66 |
| 13-8 | F30610 | 5,30 | 83 | 20 | 40 | 49 | 27 | 61 | 1,31 |
| 16-8 | F30620 | 8,00 | 99 | 24 | 48 | 56 | 33 | 75 | 2,33 |
| 18-8 | F30630 | 10,00 | 115 | 30 | 60 | 63 | 42 | 100 |
4,29 |
Запасные части TWN 0930-0932 (болт, гайка, шплинт)
| Калибр | Артикул | Упаковочная единица |
Вес [кг] |
|---|---|---|---|
| 10-8 | F30451 | 1 комплект | 0,13 |
| 13-8 |
F30461 |
1 комплект | 0,25 |
| 16-8 | F30471 | 1 комплект | 0,36 |
| 18-8 | F30481 | 1 комплект | 0,97 |
Инструкция по установке скобы
- Полностью вставьте болт в оба отверстия скобы.
- Удерживая болт гайкой, затяните гайку от руки с помощью подходящего инструмента. Убедитесь, что болт и гайка равномерно прилегают к корпусу скобы.
- Вставьте шплинт в соответствующее отверстие болта, чтобы зафиксировать соединение.
