| Страна производства | Германия |
|---|---|
| Бренд | THIELE |
| Назначение | Компонент для цепного стропа |
| Запас прочности | 4:1 |
| Покрытие | RAL 3003 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Стандарт | EN 818, EN 1677, DIN 5688-3 |

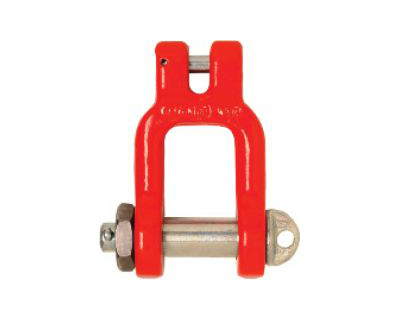

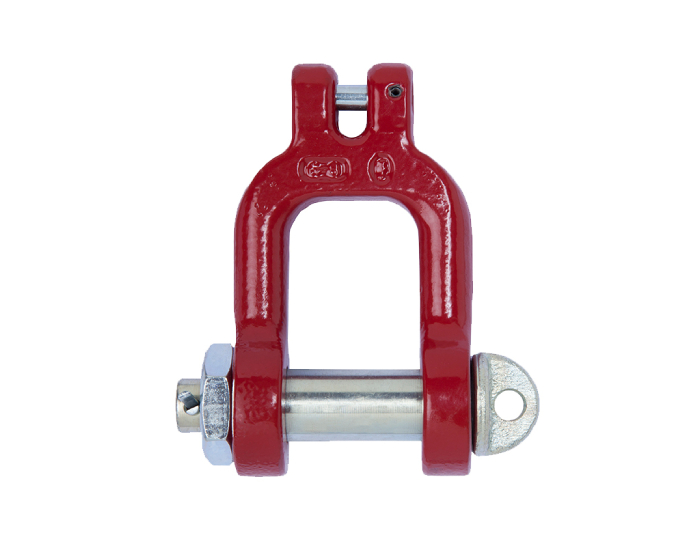

Специальные соединительные скобы 8 класса качества с болтом, гайкой и цилиндрическим штифтом TWN 0897 используются в качестве концевых фитингов в цепных стропах.
Конструкция скобы обеспечивает прямую интеграцию к подъемной цепи. Специальные соединительные скобы также могут монтироваться непосредственно на стропы и траверсы. Требования к производству и испытаниям основаны на стандарте DIN EN 1677-1.

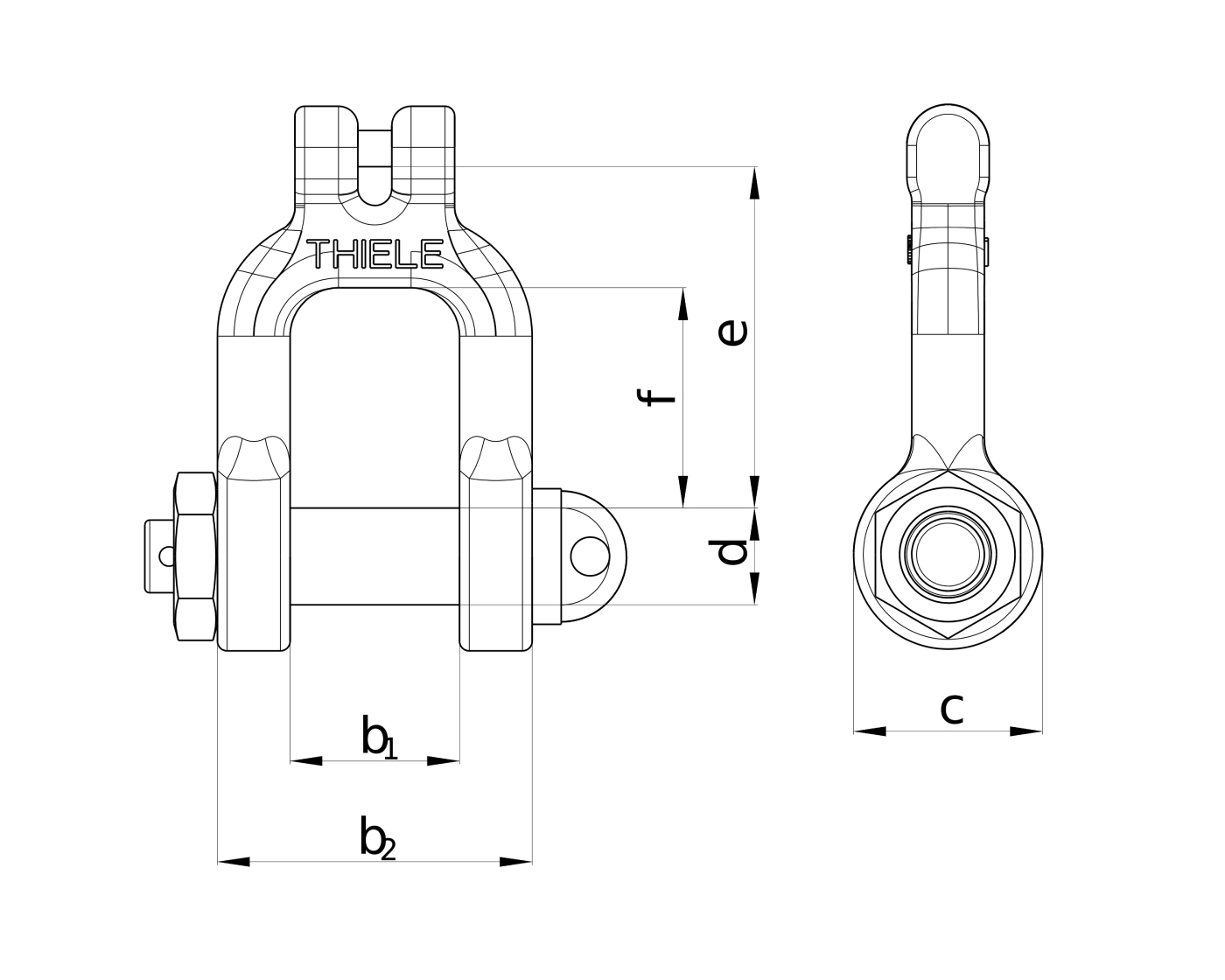

| Калибр | Артикул |
Г/П [т макс.] |
E [мм] |
D [мм] |
C [мм] |
F [мм] |
B1 [мм] |
B2 [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|
| 6-8 | F30586 | 1,12 | 70 | 20 | 39 | 46 | 35 | 65 | 0,68 |
| 8-8 | F30596 | 2,00 | 70 | 20 | 40 | 46 | 35 | 65 | 0,77 |
Инструкция по установке скобы
- Полностью вставьте болт в оба отверстия скобы.
- Удерживая болт гайкой, затяните гайку от руки с помощью подходящего инструмента. Убедитесь, что болт и гайка равномерно прилегают к корпусу скобы.
- Вставьте шплинт в соответствующее отверстие болта, чтобы зафиксировать соединение.
