Страна производства Германия
Бренд THIELE
Назначение Цепная таль для грузоподъемных операций
Покрытие Качественное покрытие эмалью
Проверка 100% магнитно-порошковая дефектоскопия на наличие микротрещин
Грузоподъёмность от 500 кг до 5 тонн

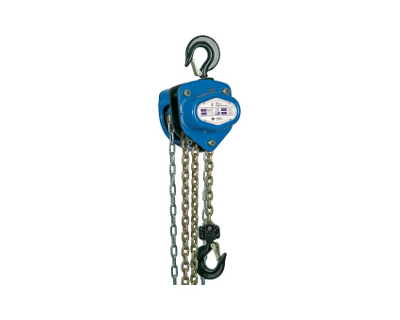

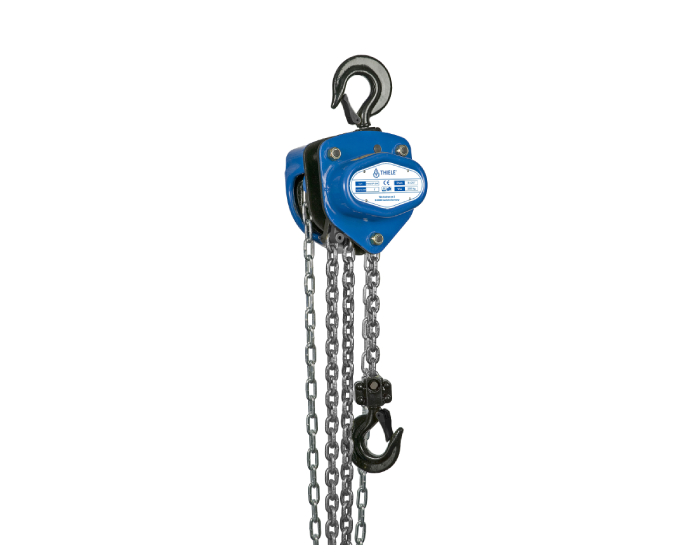

Являясь всемирно известным производителей цепей для талей, THIELE предлагает собственную линейку цепных талей со специальной защитой от перегрузок. Закрытый прочный корпус цепной тали TM TWN 1000 из штампованной стали защищает все внутренние детали даже в тяжелых условиях эксплуатации.

Цепные блоки TM TWN 1000 представляют собой портативные устройства с ручным управлением для тяги, подъема и перемещения грузов. Встроенная фрикционная муфта защищает от перегрузок. Оцинкованные грузовые цепи THIELE TWN 0062 соответствуют требованиям стандарта DIN EN 818-7.

Цепные THIELE обладают высокой надежностью, износостойкостью и отличаются от аналогов следующими преимуществами:

  • Фрикционная муфта для защиты от перегрузки;
  • Легкая прочная стальная конструкция;
  • Грузовая цепь из сверхпрочного сплава THIELE согласно EN818-7 с защитой от коррозии цинкованием;
  • Оцинкованная ручная цепь;
  • Чрезвычайно малая габаритная высота позволяет максимально использовать высоту помещения;
  • Простота в использовании;
  • Крюки с прочными защелками из литой стали;
  • Нижний крюк с роликовым подшипником легко поворачивается,
  • Защищенный автоматический тормоз с уникальной двойной защелкой;
  • Полностью закрытая зубчатая передача;
  • Качественное покрытие;
  • Ремонтопригодность, доступные запасные части;
  • Модель одобрена для тяговых операций в соответствии с EN 12195;
  • Одобрено TÜV / GS / CE
Характеристика Наименование TM-B-OP 05N TM-B-OP 10N TM-B-OP 20N TM-B-OP 30N TM-B-OP 50N
Г/П [т макс.] 0,50 1,00 2,00 3,00 5,00
Высота подъёма 3,05 м [Артикул] F063511 F063611 F063711 F063811 F063911
Высота подъёма 4,6 м [Артикул] F063512 F063612 F063712 F063812 F063912
Высота подъёма 6,10 м [Артикул] F063513 F063613 F063713 F063813 F063913
Высота подъёма 9,10 м [Артикул] F063514 F063614 F063714 F063814   F063914
Высота подъёма 12,20 м [Артикул] F063515 F063615 F063715 F063815 F063915
Количество ветвей [штуки] 1 1 1 2 2
Усиление для максимальной г/п [кгс] 23 30 35 27 41
Диаметр грузовой цепи [мм] 6 6 8 8 10
Минимальная номинальная длина (А) [мм] 270 317 414 465 636
Ширина (B) [мм] 127 158 187 210 288
Глубина (С) [мм] 131 140 161 161 190
Открытие верхнего крюка [мм] 36 42 46 54 64
Открытие нижнего крюка [мм] 36 42 46 54 64
Вес нетто (для высоты подъёма 3,00 м) [кгс] 10,00 12,00 22,00 32,00 46,00

Запасные части для талей серии TM TWN 1000


TWN 1010 (храповой диск №17)



Артикул Для цепных талей, тип Вес
[кг]
Z06928 TM-B-OP 05N 0,06
Z06929 TM-B-OP 10N 0,09
Z06930 TM-B-OP 20N 0,15
Z06931 TM-B-OP 30N 0,15
Z06932 TM-B-OP 50N 0,19

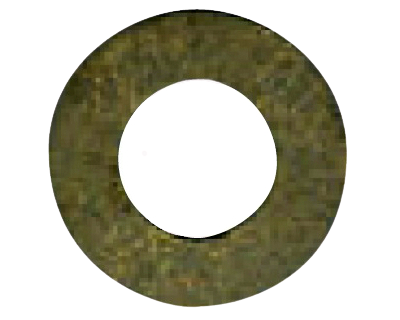

TWN 1011  (фрикционный диск №16)


Артикул Для цепных талей, тип Вес
[кг]
Z06934 TM-B-OP 05N 0,01
Z06935 TM-B-OP 10N 0,02
Z06936 TM-B-OP 20N 0,03
Z06937 TM-B-OP 30N 0,03
Z06938 TM-B-OP 50N 0,03

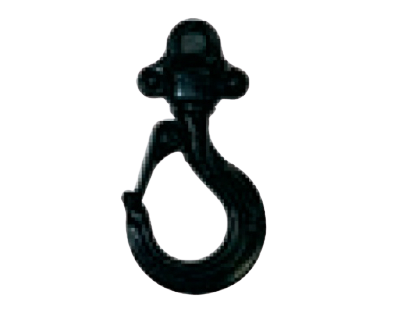

TWN 1015 (крюк в соответствие с DIN 74054 ч.1 и ч. 2)

Артикул Для цепных талей, тип Г/П
[т макс.]
Вес
[кг]
Z09939 TM-B-OP 05N 0,5 0,34
Z09940 TM-B-OP 10N 1,0 0,52
Z09941 TM-B-OP 20N 2,0 0,81
Z09942 TM-B-OP 30N 3,0 1,90
Z09943 TM-B-OP 50N 5,0 11,50

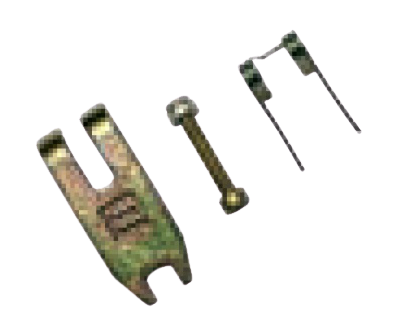

TWN 1013 (ЗИП для крюков №7)


Артикул Для цепных талей, тип Вес
[кг]
Z09944 TM-B-OP 05N 0,02
Z09945 TM-B-OP 10N 0,03
Z09946 TM-B-OP 20N 0,04
Z09947 TM-B-OP 30N 0,05
Z09948 TM-B-OP 50N 0,10

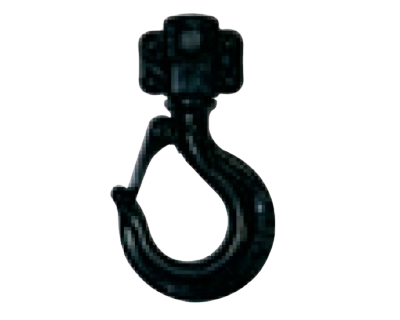

TWN 1017 (нижний крюк 8N)


Артикул Для цепных талей, тип Г/П
[т макс.]
Вес
[кг]
Z09949 TM-B-OP 05N 0,50 0,35
Z09950 TM-B-OP 10N 1,00 0,58
Z09951 TM-B-OP 20N 2,00 0,85
Z09952 TM-B-OP 30N 3,00 2,03
Z09953 TM-B-OP 50N 5,00 13,90
