| Страна производства | Германия |
|---|---|
| Бренд | THIELE |
| Нагрузка | Нагрузка во всех направлениях |
| Назначение | Такелажная точка для грузоподъемных и крепежных операций |
| Запас прочности | 4:1 |
| Покрытие | RAL 5002 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Примечание | Петля откидывается на 180°. Допускается нагрузка под углом 90° в плоскости кольца |

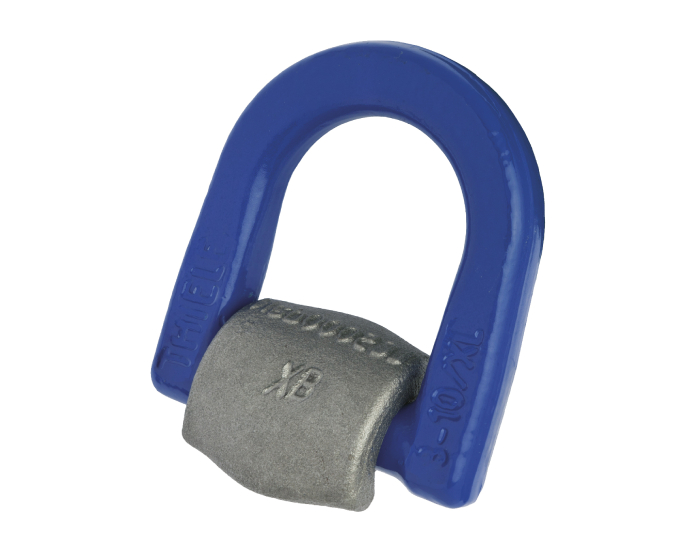

Идеальное сочетание компактности и простоты в обращении. Небольшие размеры, в частности высота установки точки были в центре внимания при разработке модели TWN 1882. Высокая грузоподъемность в компактном исполнении отличает приварную петлю Compact TWN 1882 от аналогов.

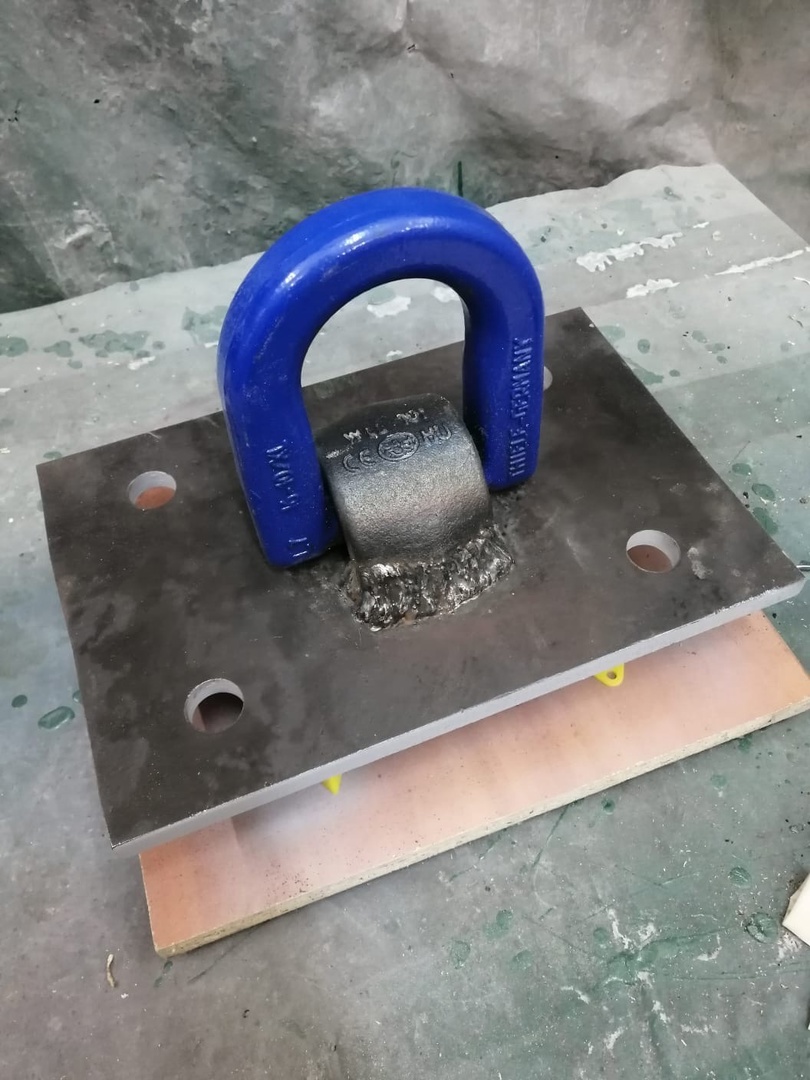

Встроенная стопорная пружина упрощает позиционирование, удерживая звено такелажной точки в требуемом положении. Благодаря фиксации с помощью пружины значительно снижается уровень шума. Такелажная точка может откидываться на 180 ° и особенно подходит для установки в углублениях. Изделие преимущественно приваривается к рамам машин, стальным конструкциям, фермам и корпусам.
Требования к изготовлению и испытаниям основаны на стандарте DIN EN 1677-1 с учетом более высокой грузоподъемности.

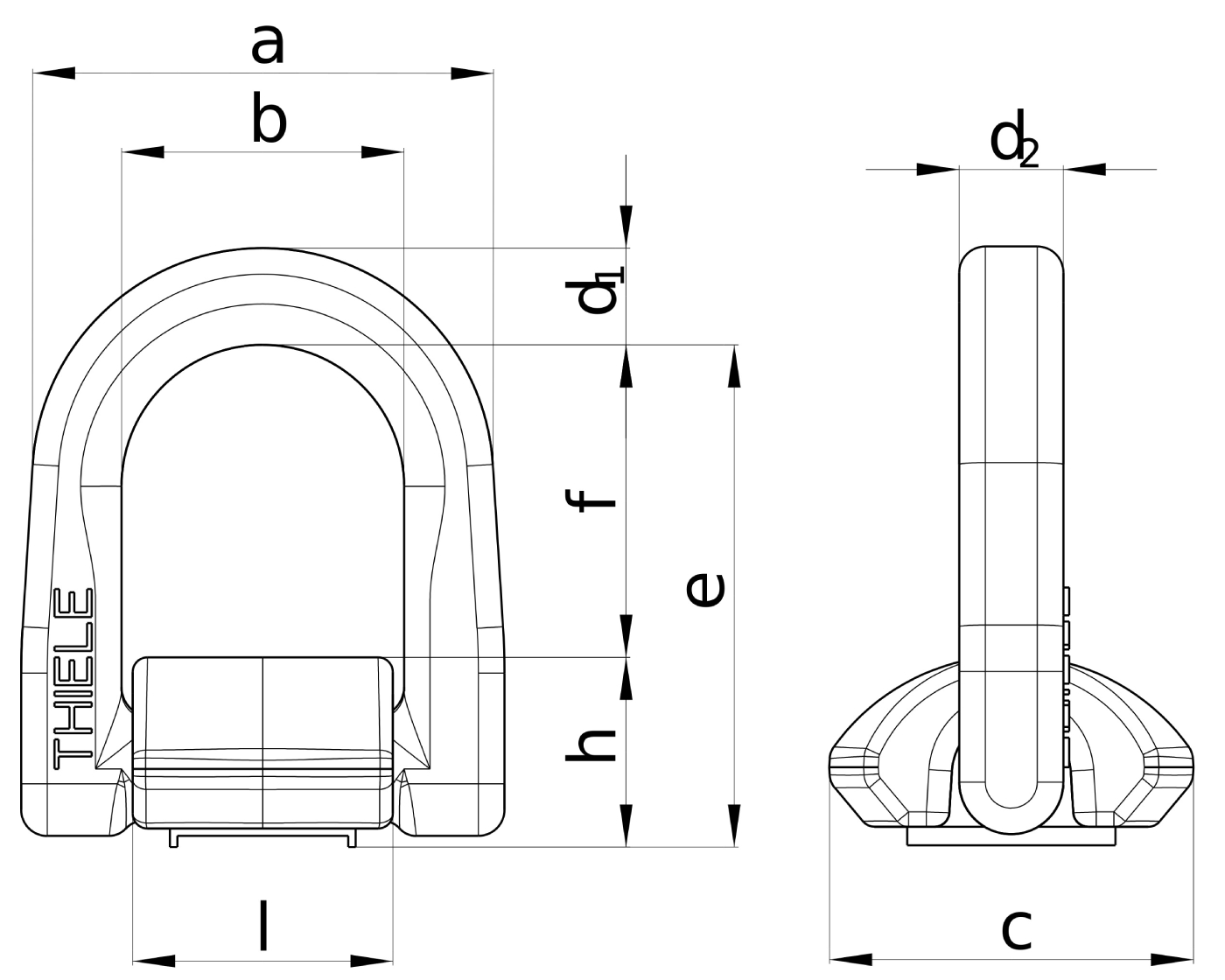

| Калибр | Артикул |
Г/П [т макс.] |
D1 [мм] |
D2 [мм] |
B [мм] |
A [мм] |
l [мм] |
E [мм] |
H [мм] |
C [мм] |
F [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6-10 | F352041 | 1,5 | 14 | 14 | 38 | 65 | 35 | 68 | 26 | 49 | 42 | 0,42 |
| 8-10 | F352051 | 2,5 | 15 | 15 | 45 | 76 | 42 | 73 | 27 | 50 | 46 | 0,57 |
| 10-10 | F352061 | 4,0 | 17 | 17 | 50 | 85 | 46 | 87 | 31 | 55 | 56 | 0,85 |
| 13-10 | F352071 | 6,7 | 23 | 23 | 68 | 116 | 63 | 122 | 44 | 77 | 78 | 2,20 |
| 16-10 | F352081 | 10,0 | 27 | 27 | 69 | 130 | 63 | 126 | 54 | 92 | 72 |
3,35 |
