Страна производства | Германия |
---|---|
Бренд | THIELE |
Нагрузка | Нагрузка во всех направлениях |
Назначение | Такелажная точка для крепежных операций |
Запас прочности | 2:1 |
Покрытие | RAL 5002 |
Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
Примечание | Петля откидывается на 180°. Допускается нагрузка под углом 90° в плоскости кольца |

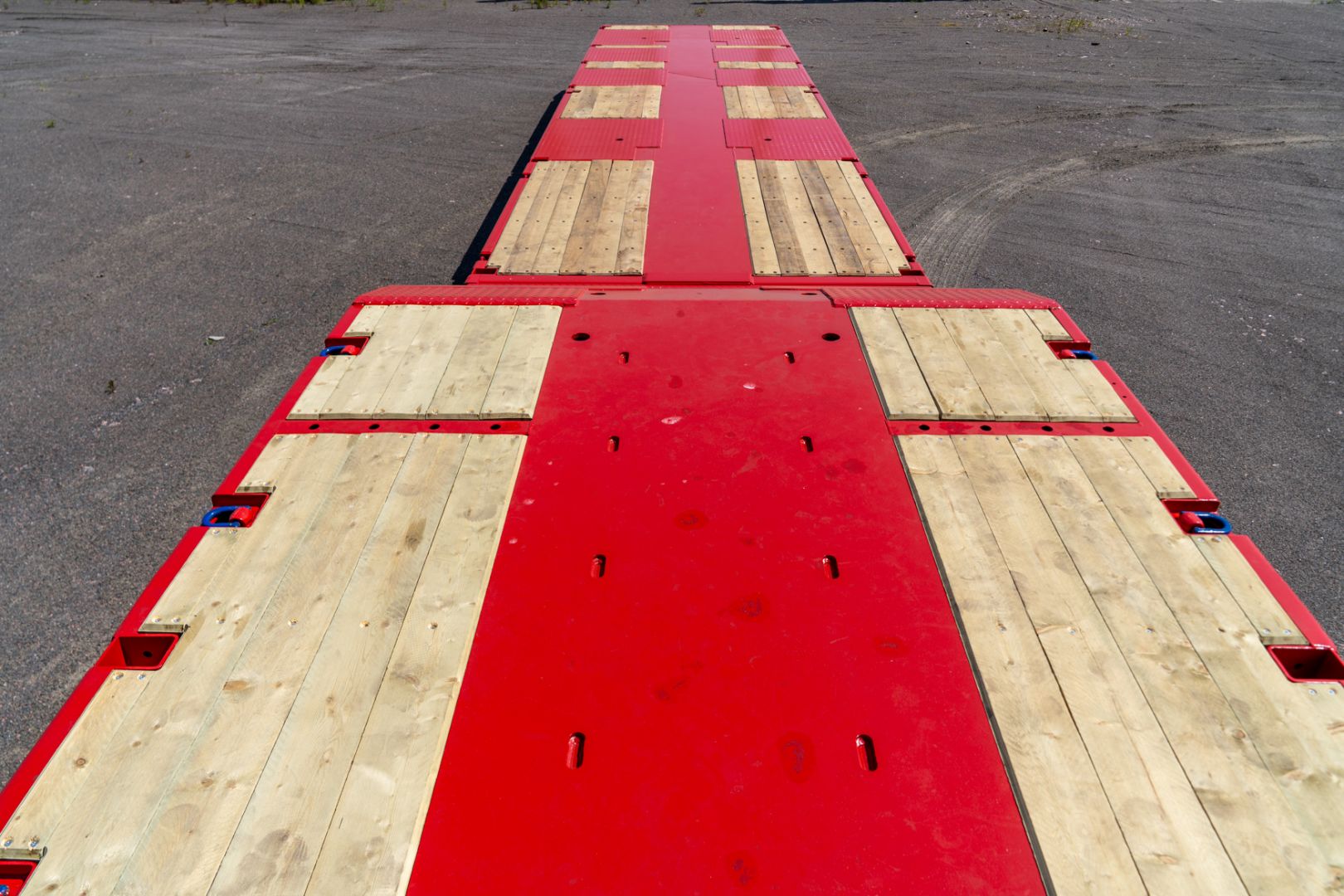

Приварная крепежная петля TWN 1880 Compact является оптимальной моделью такелажной точки для крепления грузов. Петли привариваются за места крепления преимущественно на рамах транспортных средств. Такелажная точка может откидываться на 180 ° и особенно подходит для установки на тралах и полуприцепах.
Встроенная стопорная пружина упрощает позиционирование, удерживая звено такелажной точки в требуемом положении. Благодаря фиксации с помощью пружины значительно снижается уровень шума.
Компактная конструкция обеспечивает небольшое пространство для установки. Требования к производству и испытаниям основаны на стандарте DIN EN 1677-1 с учетом более высоких усилий крепления.
Калибр | Артикул |
РАСТЯГИВАЮЩЕЕ УСИЛИЕ (LC) [ДАН МАКС.] |
D1 [мм] |
D2 [мм] |
B [мм] |
A [мм] |
l [мм] |
E [мм] |
H [мм] |
C [мм] |
F [мм] |
Вес [кг] |
---|---|---|---|---|---|---|---|---|---|---|---|---|
6-10 |
F35204 |
3.000 |
14 | 14 | 38 | 65 | 35 | 68 | 26 | 49 | 42 | 0,42 |
8-10 |
F35205 |
5.000 |
15 | 15 | 45 | 76 | 42 | 73 | 27 | 50 | 46 | 0,57 |
10-10 |
F35206 |
8.000 |
17 | 17 | 50 | 85 | 46 | 87 | 31 | 55 | 56 | 0,85 |
13-10 |
F35207 |
13.500 |
23 | 23 | 68 | 116 | 63 | 122 | 44 | 77 | 78 | 2,20 |
16-10 |
F35208 |
20.000 |
27 | 27 | 69 | 130 | 63 | 126 | 54 | 92 | 72 |
3,35 |
