| Страна производства | Германия |
|---|---|
| Бренд | THIELE |
| Нагрузка | Нагрузка во всех направлениях |
| Назначение | Такелажная точка для грузоподъемных операций |
| Запас прочности | 4:1 |
| Покрытие | RAL 3003 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |

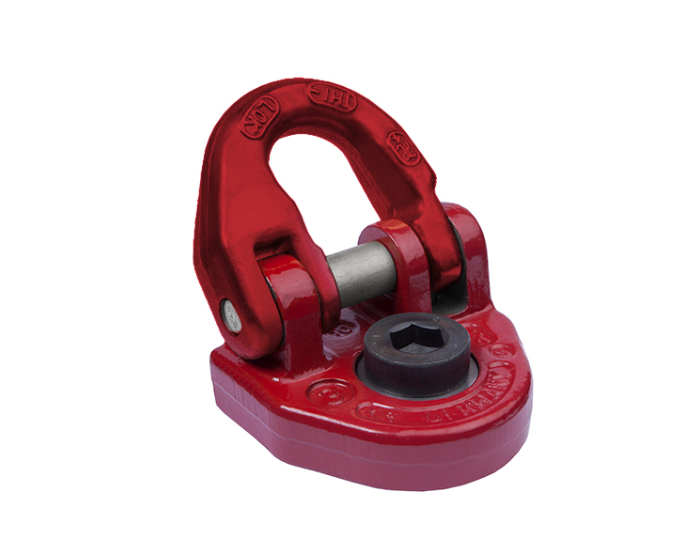

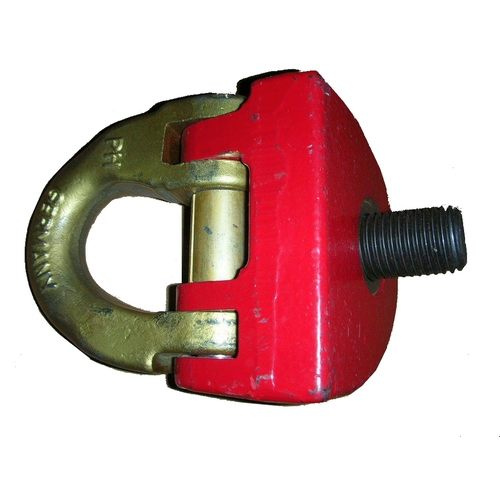

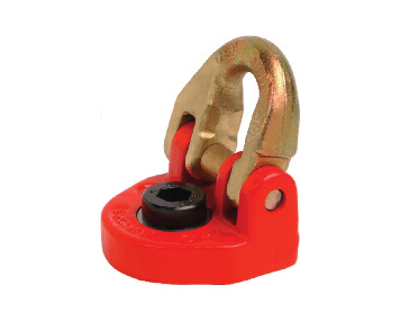

Такелажная точка подъема состоит из двух кованых элементов, что делает её особенно прочной для подъема, перемещения и крепления груза. Такелажная точка TWN 0121/1 не только обеспечивает грузоподъемность при полной нагрузке во всех направлениях, но также может поворачиваться на 360° и 180°.
Данная модель в основном используются при производстве пресс-форм и оснастки. Скользящий диск обеспечивает выравнивание цепей и позволяет избежать перекручивания. С помощью проушины компонент легко интегрируется с другими подъемными элементами.
Требования к производству и испытаниям основаны на стандарте DIN EN 1677-1.
|
МОДЕЛЬ |
Диаметр резьбы d [мм] |
Артикул |
Г/П [т макс.] |
Длина резьбы G [мм] |
E [мм] |
F [мм] |
A [мм] |
C [мм] |
H [мм] |
B [мм] |
D [мм] |
A [мм] |
SW [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TWN 0121/1 | M16 | F35000 | 1,12 | 25 | 65 | 30 | 61 | 65 | 38 | 22 | 12 | 35,50 | 12 | 0,70 |
| TWN 0121 | M20 | F35010 | 2,00 | 30 | 85 | 40 | 79 | 82 | 49 | 28 | 15 |
46 |
14 | 1,50 |
| TWN 0121/1 | M24 | F35020 | 3,15 | 36 | 98 | 45 | 92 | 101 | 59 | 33 | 19 | 52 | 17 | 2,60 |
| TWN 0121/1 | M30 | F35030 | 5,30 | 50 | 120 | 55 | 113 | 125 | 72 | 45 | 25 | 62 | 22 | 4,60 |
