| Страна производства | Китай |
|---|---|
| Бренд | Yiyun |
| Грузоподъемность | От 1,12 до 20 тонн |
| Материал | Легированная сталь G80 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Коэффициент запаса прочности | 4:1 |
| Диапазон рабочих температур | -40°C до +200°C |
| Стандарты сварки | Сварка по EN 287 / AWS |

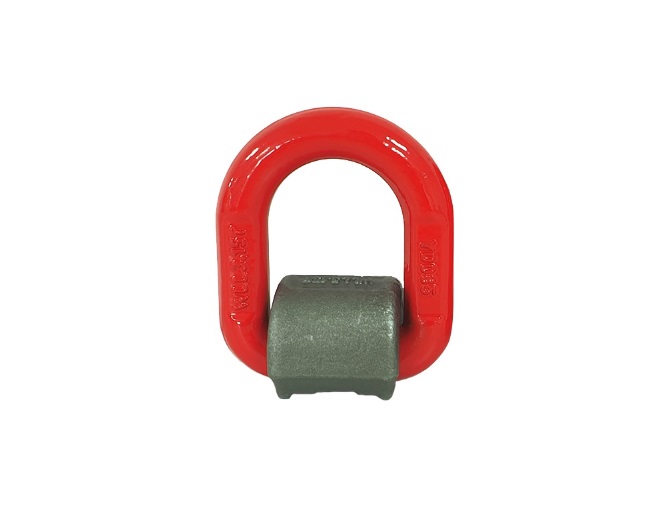

Сварная такелажная точка G80 YD085 – это высокопрочное грузоподъемное приспособление класса 8 (Grade 80), предназначенное для постоянного крепления к металлоконструкциям методом электросварки. Специальная конструкция с плоским основанием обеспечивает максимальную площадь сварного шва, а поворотное кольцо позволяет работать под любым углом нагрузки без риска повреждения сварного соединения. Это идеальное решение для создания стационарных такелажных точек на оборудовании, металлоконструкциях и транспортных средствах.
Преимущества
- Для приварки к металлу – плоское основание для максимальной прочности сварного шва;
- Класс прочности Grade 80 – высоколегированная сталь с прочностью >800 МПа;
- Усиленное основание – увеличенная площадь контакта для надежной сварки;
- Грузоподъемность – от 0.3 до 12.5 тонн (различные размеры);
- Коэффициент безопасности 4:1 – четырехкратный запас прочности;
- Без резьбовых соединений – нет риска откручивания, максимальная надежность;
- Международная сертификация – ISO 9001, CE, EN 1677;
- Защитное покрытие – порошковая краска или оцинковка;
- Долговечность – расчетный срок службы 10-15 лет.

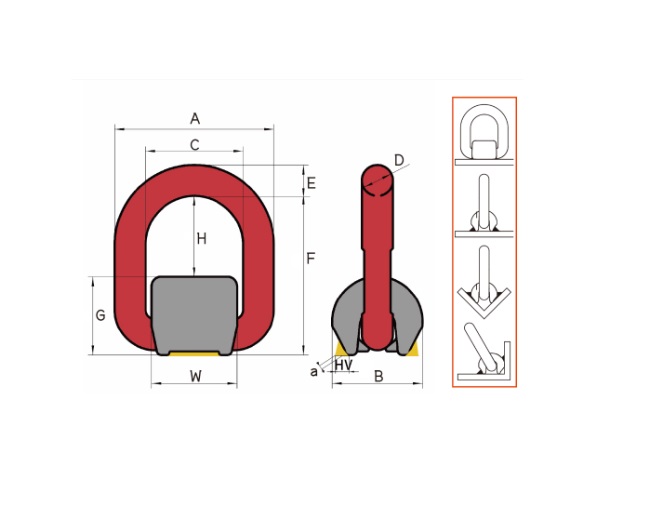

Технические характеристики
| Артикул |
Г/П [т] |
a [мм] |
b [мм] |
c [мм] |
d [мм] |
f [мм] |
g [мм] |
h [мм] |
hv [мм] |
w [мм] |
угол a [градусы] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| YD085-01 | 1.12 | 67 | 38 | 41 | 13 | 68 | 33 | 35 | 5 | 36 | 3 | 0.4 |
| YD085-02 | 2 | 70 | 40 | 42 | 14 | 77 | 35.5 | 41.5 | 6 | 38 | 3 | 0.47 |
| YD085-03 | 3.15 | 80 | 43 | 45 | 17.5 | 80.5 | 39 | 41.5 | 7 | 43 | 3 | 0.69 |
| YD085-05 | 5.3 | 98 | 60 | 54 | 22 | 97 | 49 | 48 | 8 | 50 | 3 | 1.46 |
| YD085-08 | 8 | 124 | 69 | 70 | 27 | 118 | 58 | 60 | 10 | 66 | 4 | 2.5 |
| YD085-10 | 10 | 140 | 75 | 84 | 28 | 143 | 62 | 81 | 12 | 76 | 4 | 3.2 |
| YD085-15 | 15 | 163 | 87 | 95 | 34 | 155 | 69 | 86 | 15 | 88 | 4 | 5.79 |
| YD085-20 | 20 | 239 | 125 | 147 | 46 | 234.5 | 88 | 146.5 | 20 | 124 | 4 | 15.5 |
