| Страна производства | Китай |
|---|---|
| Бренд | Yiyun |
| Грузоподъемность | От 0,5 до 22,5 тонн |
| Материал | Высокопрочная легированная сталь |
| Резьба | M8 - M64 |
| Коэффициент запаса прочности | 4:1 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Стандарт | ISO 9001, CE, SGS |
| Аналог (эквивалент) | RUD ACP-TURNADO |

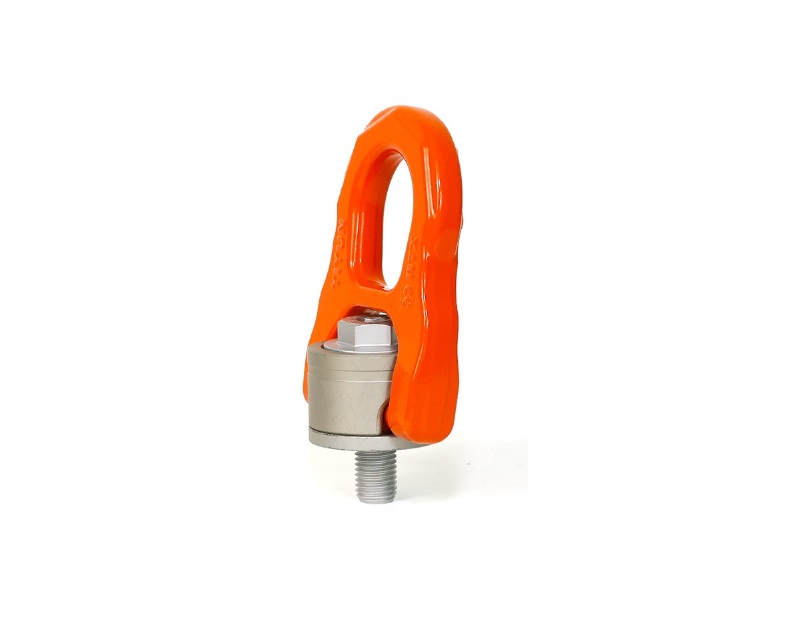

Подвижная резьбовая петля с вертлюгом YD082S – это усовершенствованная версия такелажного оборудования, предназначенная для профессионального подъема и перемещения тяжелых грузов в промышленных условиях. Конструкция с вращающимся механизмом обеспечивает свободное вращение на 360° и исключает скручивание строп, что делает работу более безопасной и эффективной.
Преимущества
- Свободное вращение на 360° – автоматическая ориентация кольца в направлении приложения силы;
- Улучшенная конструкция – оптимизированная версия базовой модели YD082 с повышенными характеристиками;
- Высокопрочный материал – легированная сталь 42CrMo с прочностью на разрыв более 1080 МПа;
- 26 вариантов исполнения – широкий выбор размеров для различных задач;
- Коэффициент безопасности 4:1 – четырехкратный запас прочности для критических применений;
- Международные сертификаты – соответствие стандартам ISO 9001, CE, SGS;
- Универсальная резьба – метрическая и дюймовая для совместимости с любым оборудованием;
- Простой монтаж – внешний и внутренний шестигранник для быстрой установки;
- Защитное покрытие – электростатическое порошковое покрытие от коррозии;
- Долговечный подшипниковый узел – высококачественные подшипники качения для длительной эксплуатации.

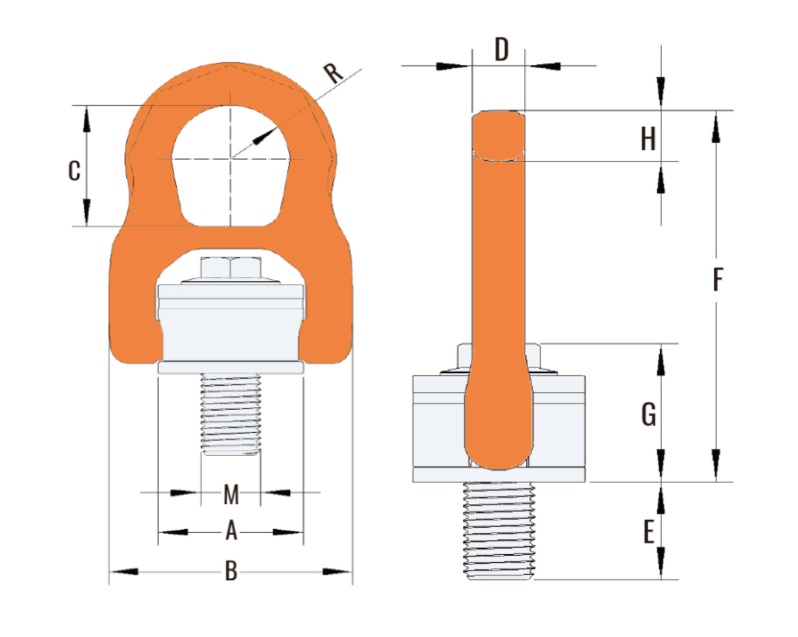

Метрическая резьба
| Артикул |
Г/П [т] |
Резьба |
e [мм] |
a [мм] |
b [мм] |
c [мм] |
d [мм] |
f [мм] |
g [мм] |
h [мм] |
s [мм] |
sw [мм] |
Момент [Нм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| YD082S-M8 | 0.5 | 8×1.25 | 12 | 33 | 58 | 36 | 10.0 | 84 | 30.0 | 10 | 6 | 13 | 10 | 0.32 |
| YD082S-M10 | 0.7 | 10×1.50 | 15 | 33 | 58 | 36 | 10.0 | 84 | 30.0 | 10 | 6 | 13 | 10 | 0.32 |
| YD082S-M30 | 7.8 | 30×3.50 | 48 | 87 | 147 | 80 | 26.5 | 196 | 76.5 | 28 | 12 | 36 | 500 | 5.50 |
| YD082S-M36B | 11.5 | M36×4.0 | 56 | 110 | 186 | 100 | 33.0 | 256 | 95.0 | 36 | 19 | 46 | 600 | 11.55 |
| YD082S-M36S | 9.0 | M36×4.0 | 54 | 87 | 147 | 80 | 26.5 | 196 | 76.5 | 28 | 14 | 34 | 500 | 5.6 |
| YD082S-M42 | 10.0 | 42×4.50 | 62 | 106 | 178 | 98 | 32.0 | 242 | 94.0 | 34 | 14 | 41 | 800 | 10.20 |
| YD082S-M48 | 15.0 | 48×5.00 | 74 | 106 | 178 | 98 | 32.0 | 242 | 94.0 | 34 | 14 | 41 | 800 | 10.80 |
| YD082S-M56 | 18.0 | 56×5.50 | 84 | 133 | 231 | 117 | 40.0 | 298 | 118.0 | 43 | 17 | 50 | 1500 | 20.60 |
| YD082S-M64 | 22.5 | 64×6.00 | 96 | 133 | 231 | 117 | 40.0 | 298 | 118.0 | 43 | 17 | 50 | 1500 | 21.40 |
UNC резьба
| Артикул |
Г/П [т] |
Резьба [дюйм] |
TPI |
e [мм] |
a [мм] |
b [мм] |
c [мм] |
d [мм] |
f [мм] |
g [мм] |
h [мм] |
s [мм] |
sw [мм] |
Момент [Нм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| YD082S-1/2 | 0.80 | 1/2 | 13.0 | 20 | 33 | 58 | 36 | 10.0 | 84 | 30.0 | 10 | 6 | 6 | 15 | 0.33 |
| YD082S-3/4 | 2.40 | 3/4 | 10.0 | 30 | 65 | 90 | 50 | 15.0 | 125 | 44.0 | 18 | 8 | 21 | 80 | 2.60 |
| YD082S-5/8 | 1.60 | 5/8 | 11.0 | 24 | 50 | 90 | 50 | 15.0 | 125 | 44.0 | 18 | 8 | 21 | 30 | 1.20 |
| YD082S-7/8 | 3.00 | 7/8 | 9.0 | 36 | 65 | 117 | 66 | 22.0 | 163 | 58.0 | 21 | 10 | 27 | 90 | 2.65 |
| YD082S-1 | 4.00 | 1 | 8.0 | 36 | 65 | 117 | 66 | 22.0 | 163 | 58.0 | 21 | 10 | 27 | 110 | 2.75 |
| YD082S-1-1/4 | 6.25 | 1-1/4 | 7.0 | 48 | 87 | 147 | 80 | 26.5 | 196 | 76.5 | 28 | 12 | 36 | 200 | 5.55 |
| YD082S-1-1/2 | 10.00 | 1-1/2 | 6.0 | 60 | 110 | 186 | 100 | 33.0 | 256 | 95.0 | 36 | 19 | 46 | 500 | 11.30 |
| YD082S-2 | 16.00 | 2 | 4.5 | 76 | 110 | 186 | 100 | 33.0 | 256 | 95.0 | 36 | 19 | 46 | 600 | 13.20 |
