| Страна производства | Китай |
|---|---|
| Бренд | Yiyun |
| Грузоподъемность | От 0,3 до 12 тонн |
| Материал | Легированная сталь прецизионной ковки |
| Резьба | M8 - М48 UNC 5/16"-2" |
| Коэффициент запаса прочности | 4:1 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Аналог (эквивалент) | RUD VRS-F |

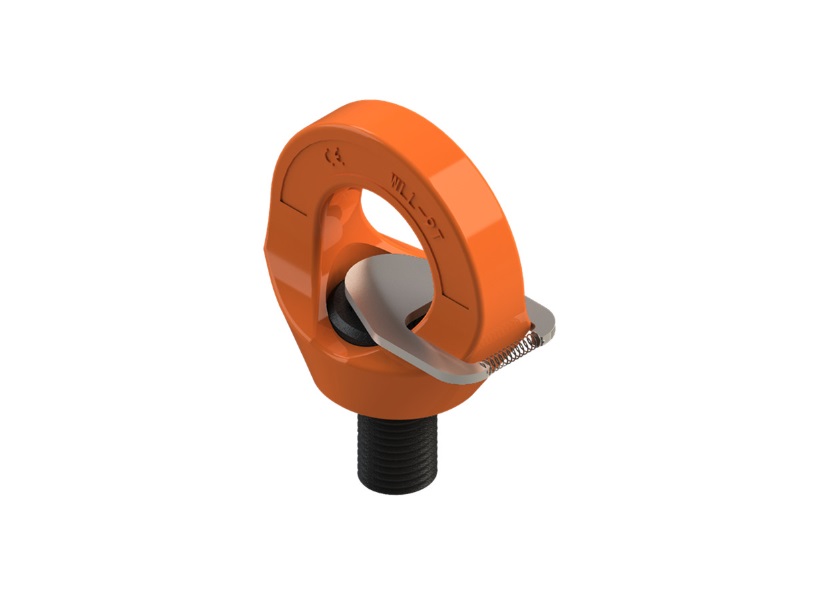

Поворотный рым-болт YD094 – это инновационное грузоподъёмная такелажная точка профессионального класса, сочетающая преимущества свободного вращения с возможностью жесткой фиксации кольца в требуемом положении. Уникальная конструкция со встроенным фиксирующим ключом позволяет оператору контролировать подвижность такелажной точки в зависимости от условий работы: при ослаблении фиксатора кольцо свободно вращается на 360°, а при затяжке надежно блокируется в нужном положении.
Такая функциональность делает рым-болт YD094 универсальным решением для широкого спектра такелажных операций – от динамичных подъемов с изменением траектории до статичных установок, где требуется фиксированное положение кольца. Грузоподъемность от 0,3 до 12 тонн и размеры резьбы от M8 до M48 обеспечивают оптимальный выбор для любого промышленного оборудования.
В зависимости от технических требований заказчика диаметр и длина резьбы может быть изменена.

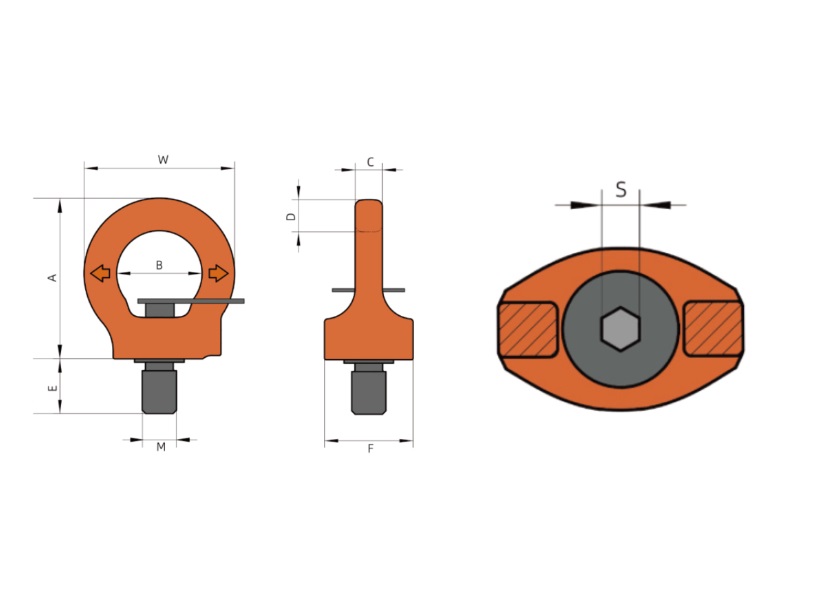

Метрическая резьба
| Артикул |
Г/П [т] |
Резьба [мм] |
e [мм] |
a [мм] |
b [мм] |
c [мм] |
d [мм] |
f [мм] |
w [мм] |
s [мм] |
Момент [Нм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| YD094-M8 | 0.3 | M8×1.25 | 12 | 40 | 25 | 8 | 9.5 | 26 | 44 | 6 | 10-40 | 0.15 |
| YD094-M10 | 0.4 | M10×1.5 | 15 | 40 | 25 | 8 | 9.5 | 26 | 44 | 6 | 10-40 | 0.15 |
| YD094-M12 | 0.75 | M12×1.75 | 18 | 47 | 30 | 10 | 11 | 32 | 52 | 8 | 15-40 | 0.2 |
| YD094-M16 | 1.5 | M16×2.0 | 24 | 54 | 35 | 14 | 13 | 39 | 61 | 10 | 45-130 | 0.35 |
| YD094-M20 | 2.3 | M20×2.5 | 30 | 63 | 40 | 16 | 15 | 47 | 70 | 12 | 100-170 | 0.6 |
| YD094-M24 | 3.2 | M24×3.0 | 36 | 73 | 48 | 19 | 18 | 55 | 84 | 14 | 190-280 | 1 |
| YD094-M30 | 4.5 | M30×3.5 | 45 | 91.5 | 60 | 24 | 22.5 | 67 | 105 | 17 | 270-600 | 2 |
| YD094-M36 | 7 | M36×4.0 | 54 | 114 | 72 | 29 | 27 | 85 | 126 | 22 | 270-600 | 3 |
| YD094-M42 | 9 | M42×4.5 | 63 | 130 | 82 | 34 | 32.5 | 98 | 147 | 22 | 350-800 | 5 |
| YD094-M48 | 12 | M48×5.0 | 72 | 151 | 96 | 38 | 36 | 114 | 168 | 27 | 350-800 | 7.5 |
Дюймовая резьба
| Артикул |
Г/П [т] |
Резьба [дюйм] |
TPI |
e [мм] |
a [мм] |
b [мм] |
c [мм] |
d [мм] |
f [мм] |
w [мм] |
s [мм] |
Момент [Нм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| YD094-5/16 | 0.3 | 5/16 | 18 | 12 | 40 | 25 | 8 | 9.5 | 26 | 44 | 6 | 10-40 | 0.15 |
| YD094-3/8 | 0.4 | 3/8 | 16 | 15 | 40 | 25 | 8 | 9.5 | 26 | 44 | 6 | 10-40 | 0.15 |
| YD094-1/2 | 0.75 | 1/2 | 13 | 18 | 47 | 30 | 10 | 11 | 32 | 52 | 8 | 15-40 | 0.2 |
| YD094-5/8 | 1.5 | 5/8 | 11 | 24 | 54 | 35 | 14 | 13 | 39 | 61 | 10 | 45-130 | 0.35 |
| YD094-3/4 | 2.3 | 3/4 | 10 | 30 | 63 | 40 | 16 | 15 | 47 | 70 | 12 | 45-130 | 0.6 |
| YD094-7/8 | 2.3 | 7/8 | 9 | 30 | 63 | 40 | 16 | 15 | 47 | 70 | 12 | 100-170 | 0.6 |
| YD094-1 | 3.2 | 1 | 8 | 36 | 73 | 48 | 19 | 18 | 55 | 84 | 14 | 190-280 | 1 |
| YD094-1-1/4 | 4.5 | 1-1/4 | 7 | 45 | 91.5 | 60 | 24 | 22.5 | 67 | 105 | 17 | 270-600 | 2 |
| YD094-1-1/2 | 7 | 1-1/2 | 6 | 54 | 114 | 72 | 29 | 27 | 85 | 126 | 22 | 270-600 | 3 |
| YD094-1-3/4 | 9 | 1-3/4 | 5 | 63 | 130 | 82 | 34 | 32.5 | 98 | 147 | 22 | 350-800 | 5 |
| YD094-2 | 12 | 2 | 4.5 | 72 | 151 | 96 | 38 | 36 | 114 | 168 | 27 | 350-800 | 7.5 |
