| Страна производства | Китай |
|---|---|
| Бренд | Yiyun |
| Грузоподъемность | От 0,3 до 18 тонн |
| Материал | Высокопрочная легированная сталь |
| Резьба | M8 - M64; UNC 5/16" - 2" |
| Коэффициент запаса прочности | 4:1 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Аналог (эквивалент) | RUD VRS-F |

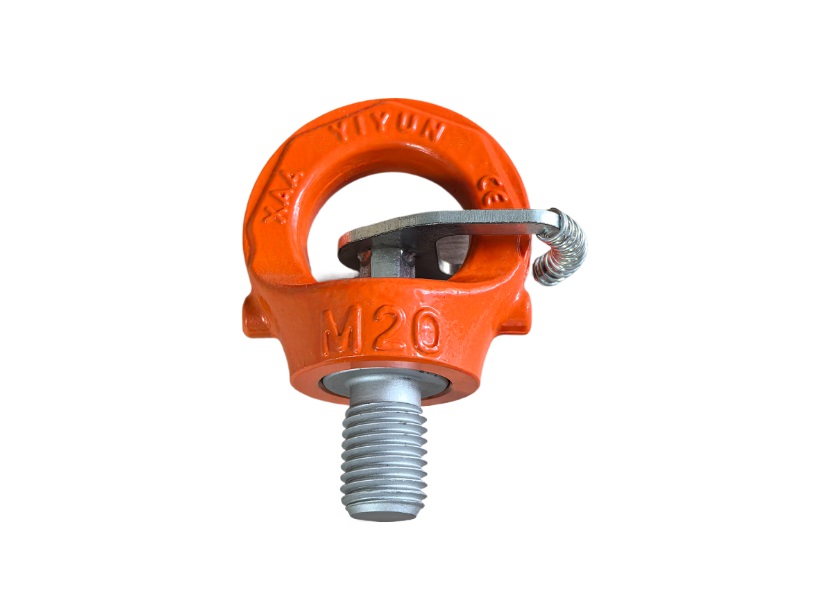

Поворотный рым-болт YD094S – это многофункциональная такелажная точка профессионального класса с уникальной конструкцией глазного типа, обеспечивающая максимальную свободу движения при подъеме и позиционировании грузов. Особенность этой модели заключается в способности свободно вращаться на 360° и поворачиваться на 180°, что позволяет автоматически адаптироваться к любому направлению приложения силы без скручивания стропов и перегрузки отдельных элементов системы.
Грузоподъемность от 0,3 до 18 тонн и размеры резьбы от M8 до M64 делают YD094S универсальным инструментом для широкого спектра промышленных применений.

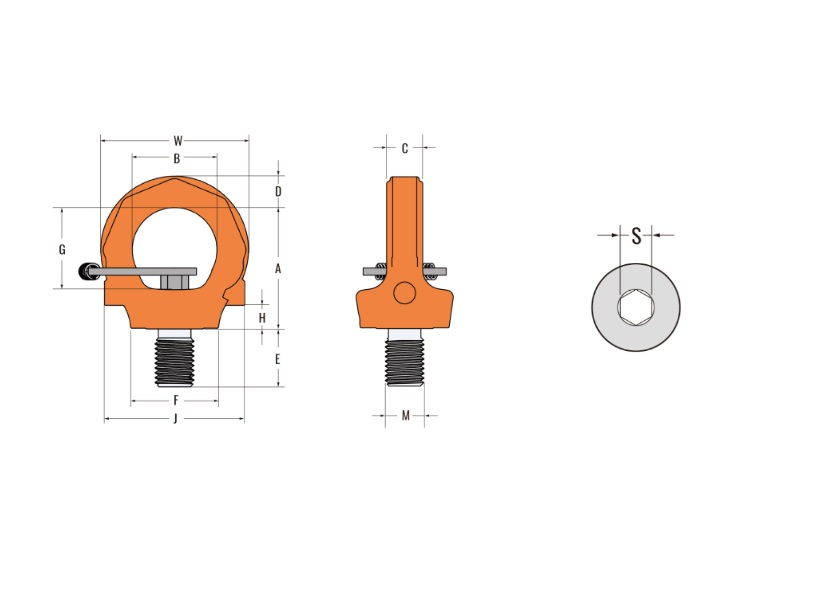

Метрическая резьба
| Артикул |
Г/П [т] |
Резьба [мм] |
e [мм] |
a [мм] |
b [мм] |
c [мм] |
d [мм] |
f [мм] |
j [мм] |
h [мм] |
w [мм] |
g [мм] |
s [мм] |
Момент [Нм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| YD094S-M8 | 0.30 | M8×1.25 | 12 | 36.5 | 25 | 10 | 10.0 | 25 | 41 | 6 | 44 | 25 | 6 | 10-40 | 0.14 |
| YD094S-M10 | 0.40 | M10×1.5 | 15 | 36.5 | 25 | 10 | 10.0 | 26 | 41 | 6 | 44 | 25 | 6 | 10-40 | 0.15 |
| YD094S-M12 | 0.75 | M12×1.75 | 18 | 44.5 | 30 | 11 | 11.0 | 33 | 47 | 7 | 52 | 30 | 8 | 15-40 | 0.23 |
| YD094S-M16 | 1.50 | M16×2.0 | 24 | 50.5 | 35 | 15 | 13.0 | 36 | 58 | 11 | 61 | 35 | 10 | 45-130 | 0.39 |
| YD094S-M20 | 2.30 | M20×2.5 | 30 | 58.0 | 40 | 17 | 15.0 | 44 | 68 | 14 | 70 | 40 | 12 | 100-170 | 0.65 |
| YD094S-M24 | 3.20 | M24×3.0 | 36 | 71.0 | 49 | 20 | 17.5 | 53 | 75 | 15 | 84 | 49 | 14 | 190-280 | 1.10 |
| YD094S-M30 | 4.50 | M30×3.5 | 45 | 88.0 | 61 | 25 | 22.0 | 66 | 95 | 23 | 105 | 60 | 17 | 270-600 | 2.13 |
| YD094S-M36 | 7.00 | M36×4.0 | 54 | 106.0 | 73 | 30 | 26.5 | 76 | 116 | 31 | 126 | 74 | 22 | 270-600 | 3.70 |
| YD094S-M42 | 9.00 | M42×4.5 | 63 | 122.0 | 83 | 35 | 32.0 | 89 | 137 | 38 | 147 | 84 | 24 | 350-800 | 5.60 |
| YD094S-M48 | 12.00 | M48×5.0 | 72 | 141.5 | 95 | 39 | 38.0 | 105 | 151 | 38 | 168 | 98 | 27 | 350-800 | 8.60 |
| YD094S-M56 | 16.00 | M56×5.5 | 84 | 160.5 | 110 | 49 | 48.0 | 125 | 180 | 49 | 168 | 110 | 27 | 350-801 | 14.50 |
| YD094S-M64 | 18.00 | M64×6.0 | 96 | 164.0 | 110 | 49 | 48.0 | 125 | 180 | 49 | 168 | 110 | 27 | 350-802 | 15.20 |
Дюймовая резьба
| Артикул |
Г/П [т] |
Резьба [дюйм] |
TPI |
e [мм] |
a [мм] |
b [мм] |
c [мм] |
d [мм] |
f [мм] |
j [мм] |
h [мм] |
w [мм] |
g [мм] |
s [мм] |
Момент [Нм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| YD094S-5/16 | 0.30 | 5/16" | 18.0 | 12 | 36.5 | 25 | 10 | 10.0 | 25 | 41 | 6 | 44 | 25 | 6 | 10-40 | 0.18 |
| YD094S-3/8 | 0.40 | 3/8" | 16.0 | 15 | 36.5 | 25 | 10 | 10.0 | 26 | 41 | 6 | 44 | 25 | 6 | 10-40 | 0.28 |
| YD094S-1/2 | 0.75 | 1/2" | 13.0 | 18 | 44.5 | 30 | 11 | 11.0 | 33 | 47 | 7 | 52 | 30 | 8 | 15-40 | 0.43 |
| YD094S-5/8 | 1.50 | 5/8" | 11.0 | 24 | 50.5 | 35 | 15 | 13.0 | 36 | 58 | 11 | 61 | 35 | 10 | 45-130 | 0.63 |
| YD094S-3/4 | 2.30 | 3/4" | 10.0 | 30 | 58.0 | 40 | 17 | 15.0 | 44 | 68 | 14 | 70 | 40 | 12 | 45-130 | 0.73 |
| YD094S-7/8 | 2.30 | 7/8" | 9.0 | 33 | 58.0 | 40 | 17 | 15.0 | 44 | 68 | 14 | 70 | 40 | 12 | 100-170 | 0.73 |
| YD094S-1 | 3.20 | 1" | 8.0 | 36 | 71.0 | 49 | 20 | 17.5 | 53 | 75 | 15 | 84 | 49 | 14 | 190-280 | 1.13 |
| YD094S-1-1/4 | 4.50 | 1-1/4" | 7.0 | 48 | 88.0 | 61 | 25 | 22.0 | 66 | 95 | 23 | 105 | 60 | 17 | 270-600 | 2.16 |
| YD094S-1-1/2 | 7.00 | 1-1/2" | 6.0 | 57 | 106.0 | 73 | 30 | 26.5 | 76 | 116 | 31 | 126 | 74 | 22 | 270-600 | 3.90 |
| YD094S-1-3/4 | 9.00 | 1-3/4" | 5.0 | 66 | 122.0 | 83 | 35 | 32.0 | 89 | 137 | 38 | 147 | 84 | 24 | 350-800 | 5.60 |
| YD094S-2 | 12.00 | 2" | 4.5 | 76 | 141.5 | 95 | 39 | 38.0 | 105 | 151 | 38 | 168 | 98 | 27 | 350-800 | 8.90 |
