| Страна производства | Китай |
|---|---|
| Бренд | Yiyun |
| Грузоподъемность | От 0,3 до 25 тонн |
| Материал | Легированная сталь прецизионной ковки |
| Резьба | M8-M64, UNC 5/16-2 |
| Коэффициент запаса прочности | 4:1 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Примечание | В зависимости от технических требований длина резьбы может быть увеличена |
| Аналог (эквивалент) | RUD VLBG |

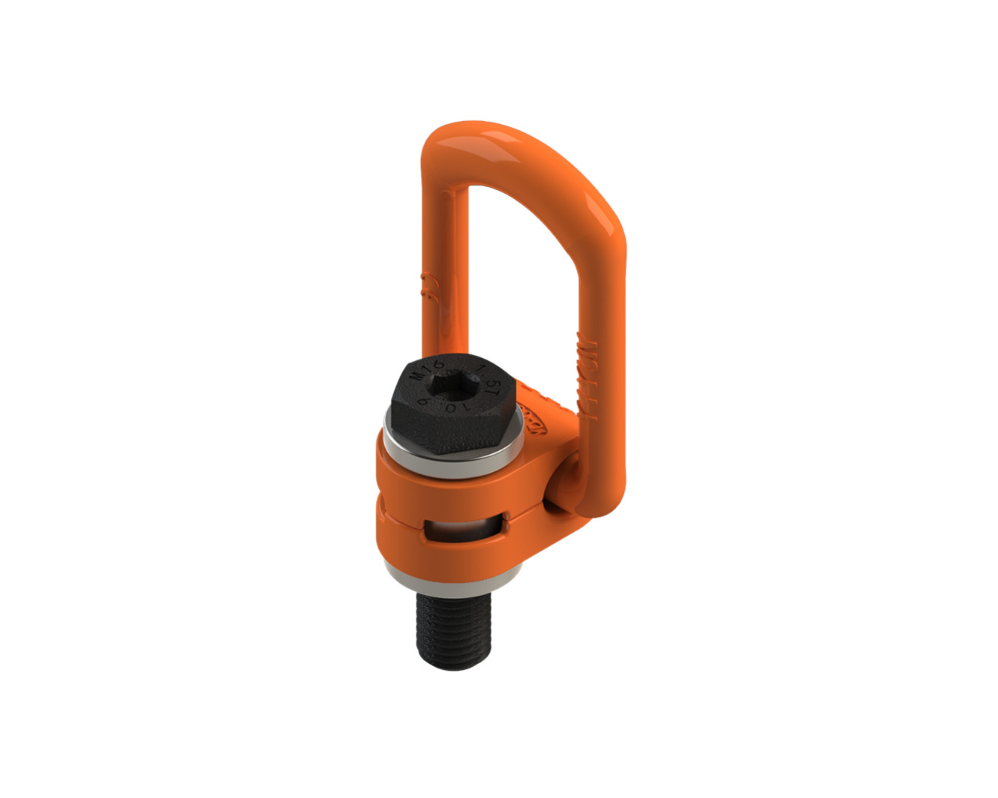

Рым-болт с поворотной петлей YD081 – это высокопрочное грузоподъемное оборудование, предназначенное для безопасного подъема и перемещения тяжелых грузов в промышленных условиях. Уникальная конструкция позволяет кольцу вращаться на 360° и поворачиваться на 180°, что обеспечивает максимальную гибкость при выполнении такелажных работ и исключает скручивание строп.
Преимущества
- Свободное вращение на 360° – кольцо автоматически ориентируется в направлении приложения силы;
- Поворот на 180° – обеспечивает работу под любым углом нагрузки;
- Материал высшего качества – легированная сталь с прочностью на разрыв более 1080 МПа;
- Широкий диапазон грузоподъемности – от 0.3 до 22.5 тонн (размеры М8-М64);
- Повышенный коэффициент безопасности – 4:1 для надежности в критических условиях;
- Международная сертификация – соответствие стандартам ISO 9001, CE, SGS;
- Универсальность резьбы – метрическая, UNC, UNF, BSW для совместимости с любым оборудованием;
- Быстрый монтаж – внешний и внутренний шестигранник под стандартный инструмент;
- Долговечность – электростатическое покрытие для защиты от коррозии;

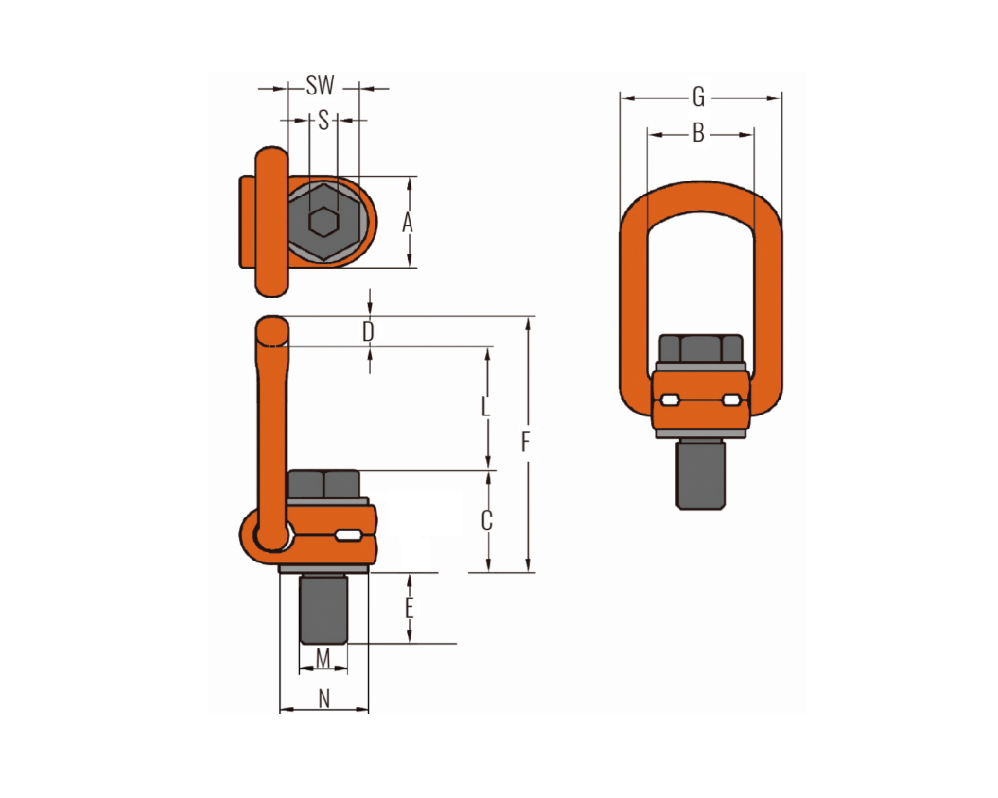

Метрическая резьба
| Артикул |
Г/П [т] |
Резьба [мм] |
e [мм] |
a [мм] |
b [мм] |
c [мм] |
d [мм] |
f [мм] |
g [мм] |
l [мм] |
n [мм] |
s [мм] |
sw [мм] |
Момент [Нм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| YD081-M8 | 0.3 | M8×1.25 | 11 | 34 | 37 | 42 | 14 | 98.5 | 57 | 42.5 | 31 | 6 | 13 | 10-40 | 0.5 |
| YD081-M10 | 0.63 | M10×1.5 | 16 | 34 | 37 | 44 | 14 | 98.5 | 57 | 40.5 | 31 | 6 | 16 | 10-40 | 0.5 |
| YD081-M12 | 1 | M12×1.75 | 18 | 34 | 37 | 45 | 14 | 98.5 | 57 | 39.5 | 31 | 8 | 18 | 15-40 | 0.5 |
| YD081-M16 | 1.5 | M16×2.0 | 24 | 34 | 37 | 48 | 14 | 98.5 | 57 | 36.5 | 31 | 10 | 24 | 45-130 | 0.5 |
| YD081-M20 | 2.5 | M20×2.5 | 30 | 50 | 54 | 58 | 16.5 | 143 | 82 | 68.5 | 45 | 12 | 30 | 100-170 | 1.5 |
| YD081-M24 | 4 | M24×3.0 | 36 | 50 | 54 | 61 | 16.5 | 143 | 82 | 65.5 | 45 | 14 | 36 | 190-280 | 1.5 |
| YD081-M30 | 5 | M30×3.5 | 48 | 60 | 65 | 82 | 22 | 170 | 99 | 66 | 59 | 17 | 46 | 270-600 | 3.5 |
| YD081-M36B | 8.0 | M36×4.0 | 62 | 77 | 85 | 104 | 27 | 226.5 | 123 | 95.5 | 69.0 | 22 | 55 | 270-600 | 6.0 |
| YD081-M36S | 7.0 | M36×4.0 | 54 | 60 | 65 | 85 | 22 | 170.0 | 99 | 63.0 | 59.5 | 22 | 55 | 270-600 | 3.2 |
| YD081-M42B | 15.0 | M42×4.5 | 63 | 95 | 104 | 117 | 36 | 257.5 | 158 | 104.5 | 98.0 | 22 | 65 | 350-800 | 11.0 |
| YD081-M42S | 10.0 | M42×4.5 | 72 | 77 | 85 | 106 | 27 | 226.5 | 123 | 93.5 | 69.0 | 22 | 65 | 350-800 | 6.3 |
| YD081-M48 | 15 | M48×5.0 | 72 | 100 | 105 | 134 | 38 | 247 | 148 | 92 | 88 | 32 | 80 | 2000-3500 | 14 |
UNC резьба
| Артикул |
Г/П [т] |
Резьба [дюйм] |
TPI |
e [мм] |
a [мм] |
b [мм] |
c [мм] |
d [мм] |
f [мм] |
g [мм] |
l [мм] |
n [мм] |
s [мм] |
sw [мм] |
Момент [Нм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| YD081-5/16 | 0.3 | 5/16 | 18 | 11 | 34 | 37 | 42 | 14 | 98.5 | 57 | 42.5 | 31 | 6 | 13 | 10-40 | 0.5 |
| YD081-3/8 | 0.63 | 3/8 | 16 | 16 | 34 | 37 | 43 | 14 | 98.5 | 57 | 41.5 | 31 | 6 | 16 | 10-40 | 0.5 |
| YD081-1/2 | 1 | 1/2 | 13 | 21 | 34 | 37 | 45 | 14 | 98.5 | 57 | 36.5 | 31 | 8 | 18 | 15-40 | 0.5 |
| YD081-5/8 | 1.5 | 5/8 | 11 | 24 | 34 | 37 | 48 | 14 | 98.5 | 57 | 36.5 | 31 | 10 | 24 | 45-130 | 0.5 |
| YD081-3/4 | 2.5 | 3/4 | 10 | 26 | 50 | 54 | 58 | 16.5 | 143 | 82 | 68.5 | 45 | 12 | 30 | 45-130 | 1.5 |
| YD081-7/8 | 2.5 | 7/8 | 9 | 30 | 50 | 54 | 61 | 16.5 | 143 | 82 | 68.5 | 45 | 14 | 36 | 100-170 | 1.5 |
| YD081-1 | 4 | 1 | 8 | 36 | 50 | 54 | 61 | 16.5 | 143 | 82 | 65.5 | 45 | 14 | 36 | 190-280 | 1.5 |
| YD081-1-1/4 | 5 | 1-1/4 | 7 | 48 | 60 | 65 | 80 | 22 | 174 | 99 | 72 | 59.5 | 17 | 46 | 270-600 | 3.5 |
| YD081-1-1/2 | 8 | 1-1/2 | 6 | 62 | 77 | 85 | 104 | 27 | 226.5 | 123 | 95.5 | 69 | 22 | 55 | 270-600 | 6 |
| YD081-1-3/4 | 15 | 1-3/4 | 5 | 63 | 95 | 104 | 116 | 36 | 257.5 | 158 | 105.5 | 98 | 22 | 65 | 350-800 | 11 |
| YD081-2 | 20 | 2 | 4.5 | 72 | 95 | 104 | 112 | 36 | 257.5 | 158 | 109.5 | 98 | 27 | 75 | 350-800 | 12 |
